3016-0-15-15-21-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 21 Size Solder ST Thru-Hole Bulk
供应商型号: 575-3016015152127
供应商: Mouser
标准整包数: 1

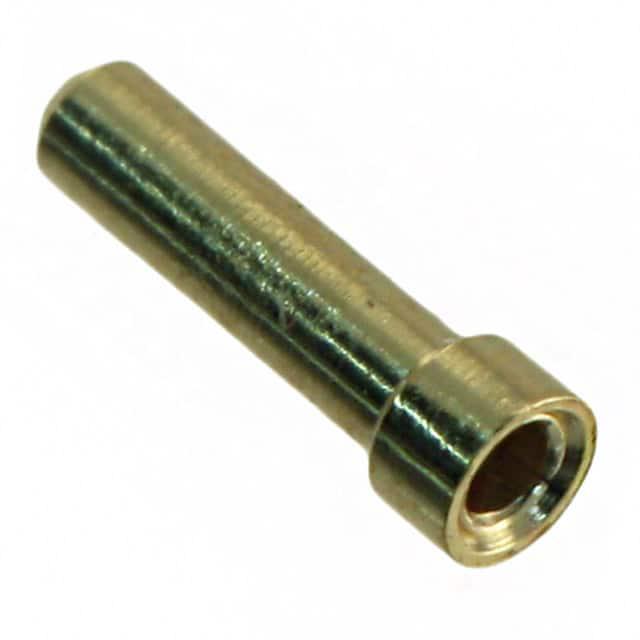

MILL-MAX 端子 - PC 引脚插座/插座连接器 3016-0-15-15-21-27-10-0

3016-0-15-15-21-27-10-0概述

    电子元器件技术手册:Mill-Max Mfg. Corp. 的Pin Receptacles

    1. 产品简介


    Mill-Max Mfg. Corp. 提供的Pin Receptacles(针座)是一款专为连接直径在0.015英寸至0.020英寸(适用于型号#11接触点)和0.015英寸至0.022英寸(适用于型号#21接触点)的针脚设计的产品。它们广泛应用于电子制造行业,例如航空航天、工业控制、通信设备等领域。

    2. 技术参数


    以下是产品的主要技术规格:
    | 参数 | 规格 |

    | 针孔直径 | 0.015" - 0.022" |
    | 接触点直径 | 0.023" - 0.058" |
    | 安装孔最小直径 | 0.036" |
    | 组件材料 | 黄铜合金360,半硬质 |
    | 接触材料 | 铍铜合金172,热处理 |
    | 外壳镀层 | 200μ"锡铅镀镍/200μ"锡镀镍(RoHS)/10μ"金镀镍(RoHS) |
    | 精度 | 长度:±0.005英寸,直径:±0.002英寸,角度:±2° |
    | RoHS合规性 | 符合2011/65/EU标准 |

    3. 产品特点和优势


    这款Pin Receptacle具有以下特点和优势:
    - 高精度安装:直径和长度公差小,确保精确的装配。
    - 耐腐蚀:铍铜材质使其具有良好的耐腐蚀性,适用于恶劣环境。
    - 多种选择:提供不同尺寸和镀层的选择,以满足不同的应用需求。
    - 高性能接触:优化的弹簧结构保证稳定的电气接触。

    4. 应用案例和使用建议


    这类产品常见于各种电子设备中,如传感器、控制器和其他精密仪器的接插件。对于安装,建议按照制造商提供的具体指导进行,特别是针对不同直径的针脚需要选择合适的安装孔径。

    5. 兼容性和支持


    这些Pin Receptacles可以与大多数标准电子设备和组件兼容。Mill-Max公司提供全面的技术支持,包括定制化解决方案和服务保障,确保客户能够顺利地集成和使用这些产品。

    6. 常见问题与解决方案


    根据手册中的常见问题及解决方案,整理了如下几点:
    - 问题:产品在焊接过程中损坏
    - 解决方案:请严格按照规定的焊接温度和时间进行操作。
    - 问题:安装后接触不良
    - 解决方案:检查安装孔是否符合要求,必要时更换合适尺寸的Pin Receptacle。
    - 问题:镀层磨损
    - 解决方案:确保使用正确的清洁工具和方法,避免对镀层造成损害。

    7. 总结和推荐


    总体而言,Mill-Max Mfg. Corp. 提供的Pin Receptacles是一款高品质的电子元器件,适用于多种严苛的应用环境。凭借其出色的性能和多种选择,它在市场上具有显著的竞争优势。因此,我们强烈推荐在需要稳定且高精度连接的应用中采用这款产品。

3016-0-15-15-21-27-10-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

3016-0-15-15-21-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3016-0-15-15-21-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 3016-0-15-15-21-27-10-0 3016-0-15-15-21-27-10-0数据手册

3016-0-15-15-21-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.1379
10+ $ 0.2116 ¥ 1.788
100+ $ 0.1702 ¥ 1.4382
500+ $ 0.1397 ¥ 1.1805
1000+ $ 0.135 ¥ 1.1408
2500+ $ 0.1307 ¥ 1.1042
10000+ $ 0.1199 ¥ 1.013
25000+ $ 0.1113 ¥ 0.9405
50000+ $ 0.1082 ¥ 0.9139
库存: 49251
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.13
