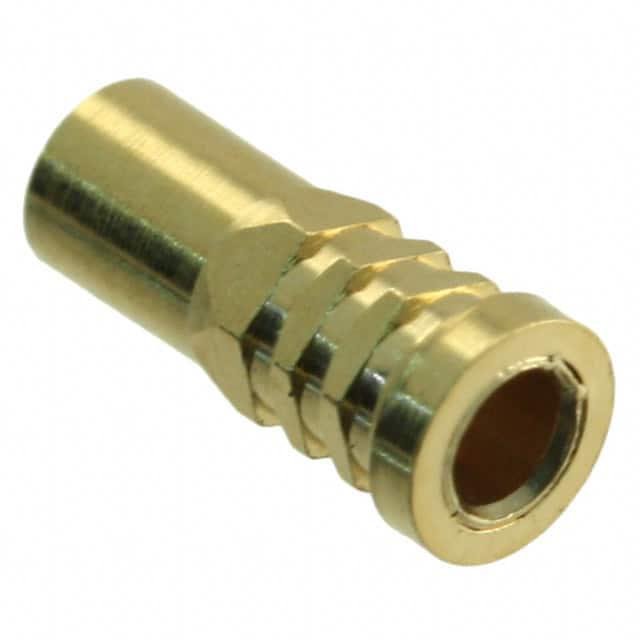

0334-0-15-15-34-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 34 Size Press Fit ST Thru-Hole Bulk
供应商型号: ED1011-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 0334-0-15-15-34-27-10-0

0334-0-15-15-34-27-10-0概述

    Mill-Max PIN RECEPTACLES 技术手册

    1. 产品简介


    Mill-Max PIN RECEPTACLES 是一种专为连接直径为0.032”至0.046”的引脚而设计的接线端子。这些接线端子主要用于通过焊接或压接方式固定在电路板上,适用于多种电子设备和应用领域,如通信设备、工业控制、医疗设备和消费电子产品。

    2. 技术参数


    以下是部分PIN RECEPTACLES 的技术规格和性能参数:
    | 参数 | 规格 |

    | 引脚直径 | 0.032” 至 0.046” |
    | 安装孔直径 | 最小安装孔直径:0.075” - 0.091” |
    | 接触材料 | 铍铜合金172,热处理状态HT |
    | 外壳材料 | 黄铜合金360,半硬状态 |
    | 尺寸公差 | 长度:±0.005” |
    直径:±0.002” |
    角度:±2° |
    | 环境要求 | 符合RoHS-2 2011/65/EU标准 |

    3. 产品特点和优势


    PIN RECEPTACLES 具有以下几个显著的特点和优势:
    - 高强度接触材料:铍铜合金保证了良好的导电性和耐用性。
    - 多种安装方式:可以通过焊接或压接方式安装,适应不同应用场景的需求。
    - 高精度制造:尺寸公差严格控制,确保了产品的可靠性和一致性。
    - 环保合规:符合RoHS-2标准,适合在全球范围内使用。

    4. 应用案例和使用建议


    PIN RECEPTACLES 广泛应用于各类需要精密连接的应用场景,如工业自动化控制系统、医疗设备和通信设备。例如,在工业自动化系统中,PIN RECEPTACLES 可以用于连接传感器和控制器,实现数据传输和信号反馈。
    使用建议:
    - 选择合适的接触材料:根据具体应用需求选择不同的接触材料(如Tin/Nickel或Gold/Nickel)。
    - 正确安装:确保安装孔直径和深度符合技术规格要求,以避免损坏端子或影响性能。
    - 环境考虑:考虑产品所处的工作环境温度、湿度等因素,确保其正常运行。

    5. 兼容性和支持


    PIN RECEPTACLES 支持12mm和24mm宽的载带包装,且可按客户需求提供定制化服务。Mill-Max提供了详尽的技术支持和售后服务,帮助客户解决使用过程中的问题。

    6. 常见问题与解决方案


    1. 安装孔直径不符合要求
    解决方法:检查安装孔直径是否符合规格要求,必要时重新加工或更换。
    2. 接触不良
    解决方法:确保接触表面清洁无污垢,重新焊接或压接以确保良好接触。
    3. 产品弯曲变形
    解决方法:轻柔处理,避免过度弯折,或使用工具辅助安装以减少损坏风险。

    7. 总结和推荐


    综上所述,Mill-Max PIN RECEPTACLES 在性能、可靠性和环境适应性方面表现优异,适用于多种高端电子设备和应用场合。其独特的材料和制造工艺使其在市场上具有较高的竞争力。强烈推荐使用这款产品,特别是在需要高精度和高性能连接解决方案的项目中。

0334-0-15-15-34-27-10-0参数

参数
长*宽*高 5.23mm(长度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0334-0-15-15-34-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0334-0-15-15-34-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0334-0-15-15-34-27-10-0 0334-0-15-15-34-27-10-0数据手册

0334-0-15-15-34-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.6325 ¥ 5.3446
25+ $ 0.5568 ¥ 4.7054
50+ $ 0.5303 ¥ 4.4809
100+ $ 0.4862 ¥ 4.0689
250+ $ 0.4557 ¥ 3.8139
500+ $ 0.434 ¥ 3.6316
1000+ $ 0.4132 ¥ 3.4581
2500+ $ 0.3873 ¥ 3.2415
库存: 834
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
