823-22-064-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 64 铜合金 510nm 金 通孔安装
供应商型号: ED8179-64-ND
供应商: Digi-Key
标准整包数: 1

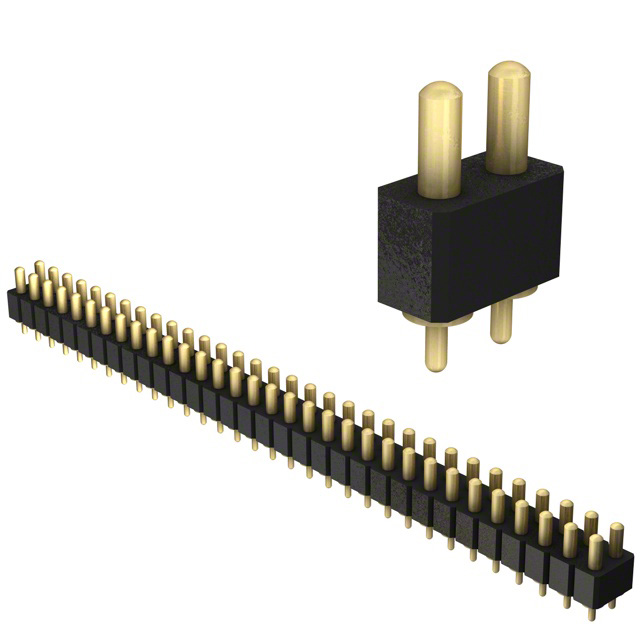

MILL-MAX 矩形连接器 - 弹簧式 823-22-064-10-004101

823-22-064-10-004101概述

    弹簧负载连接器技术手册

    产品简介


    弹簧负载连接器(Spring-Loaded Connectors)是一种广泛应用在电子设备中的连接解决方案,尤其适用于需要频繁插拔和高可靠性的场合。这类连接器主要包括单排和双排系列,如Mill-Max公司的Series 821和Series 823。它们能够提供持久耐用且可靠的电气连接,广泛应用于通信设备、工业自动化、医疗仪器等多个领域。

    技术参数


    - 材料:
    - 接触插针及基座:黄铜合金,表面镀金0.51微米,底层镀镍2.54微米
    - 弹簧:铍铜,表面镀金0.25微米
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级
    - 机械特性:
    - 初始高度(A):3.48至5.99毫米
    - 最大行程(B):0.99至1.39毫米
    - 初始状态弹簧力(A):25克
    - 中行程弹簧力(B/2):60克
    - 寿命:高达1,000,000次循环
    - 电气特性:
    - 额定电压:100VRMS/150VDC
    - 额定电流:每个接触点连续电流2安培,峰值电流3安培
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700VRMS
    - 容量:最大1皮法拉

    产品特点和优势


    - 精密加工:接触插针和基座采用精密加工工艺,确保长寿命耐用性。
    - 高可靠性:独特的弹簧设计提供了强大的弹力,保证在多次插拔后依然保持良好的电气连接。
    - 多功能性:模块化设计使它们适用于多种安装需求,从单排到双排,接触点数可定制。
    - 适应性强:适用于广泛的电路板设计,支持手工放置并适应不同的焊接工艺。

    应用案例和使用建议


    - 应用案例:
    在移动电话充电端口、医疗设备接口等频繁插拔的场合,这些连接器表现出色,能够在恶劣环境下保持稳定的性能。

    - 使用建议:
    - 确保安装过程中保持正确的定位,以避免损伤连接器内部结构。
    - 考虑到长期使用,建议定期检查和清洁连接器,以保持其最佳性能。
    - 注意不同型号连接器的接触点数和间距差异,选择合适的型号以适应特定的应用需求。

    兼容性和支持


    - 这些连接器与大多数标准电路板兼容,可以方便地集成到现有系统中。
    - Mill-Max公司提供了详尽的技术支持,包括产品选型指导、安装培训和技术咨询,确保客户能够获得全面的支持服务。

    常见问题与解决方案


    - Q1: 连接器在多次插拔后失效怎么办?
    - A1: 检查是否有灰尘或异物堵塞,及时清洁接触区域;如果情况持续,请联系技术支持获取进一步的诊断和解决方案。

    - Q2: 如何确保最佳焊接效果?
    - A2: 严格按照制造商的焊接工艺要求操作,使用适当的温度和时间设置进行焊接,以避免过热导致连接器损坏。

    - Q3: 如何确认连接器适合我的电路板设计?
    - A3: 参考产品规格表,确认接触点数、间距和安装尺寸与您的电路板设计相匹配。如有疑问,请联系技术支持进行进一步确认。

    总结和推荐


    总体来看,Mill-Max公司的Series 821和823弹簧负载连接器在可靠性、灵活性和耐用性方面表现优异。其精密的设计和高标准的制造工艺使得这些连接器非常适合在各类电子设备中使用。鉴于其卓越的性能和广泛的应用范围,我们强烈推荐这些连接器作为关键电子元件的选择。

823-22-064-10-004101参数

参数
排数 2
触头镀层
触头数量 64
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-064-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-064-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-064-10-004101 823-22-064-10-004101数据手册

823-22-064-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.836 ¥ 363.2909
10+ $ 33.9019 ¥ 280.9622
25+ $ 30.7495 ¥ 254.8362
50+ $ 28.6225 ¥ 237.2087
100+ $ 26.6954 ¥ 221.2385
250+ $ 24.4261 ¥ 202.4314
库存: 430
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 363.29
