首页  >  产品百科  >  858-10-004-10-001000

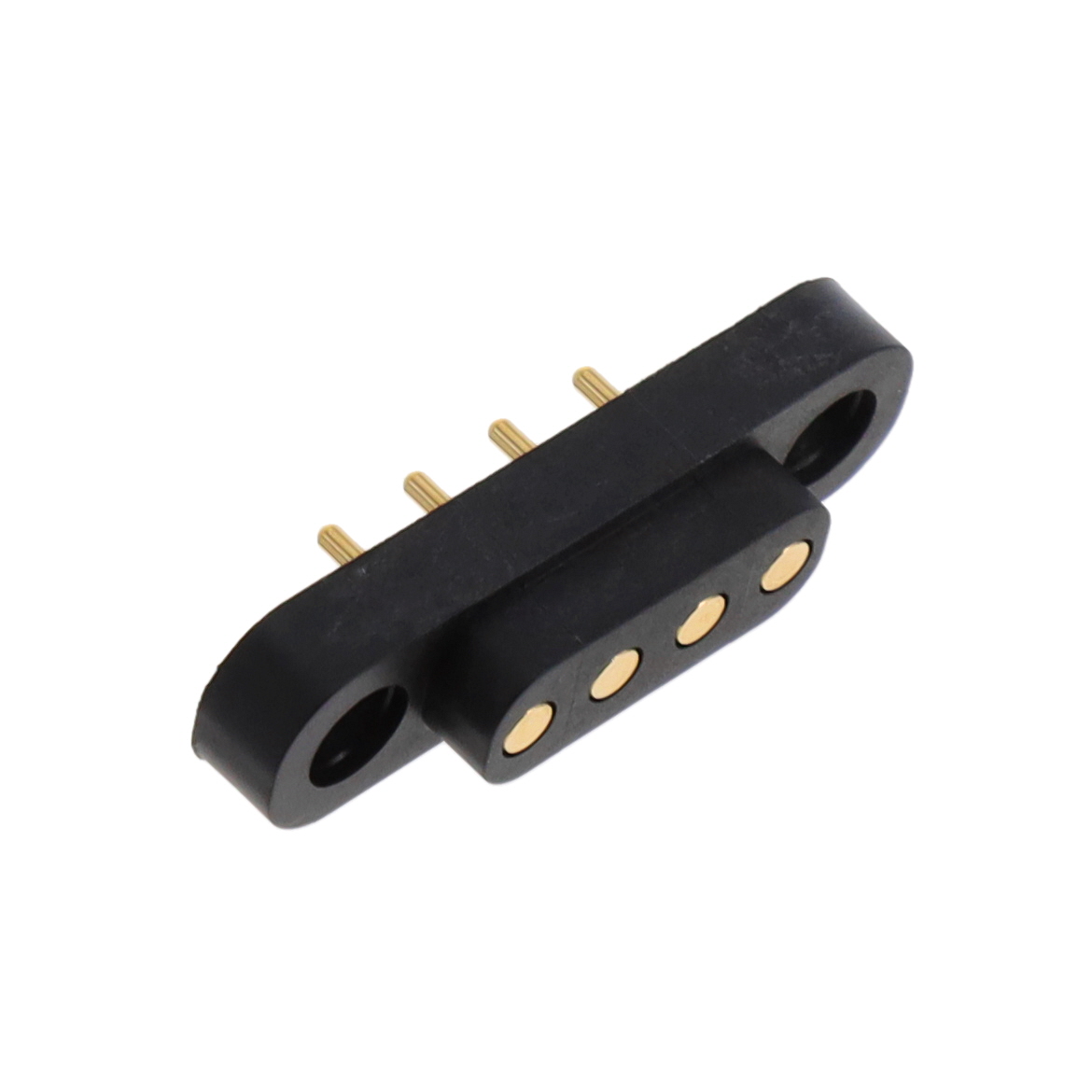

858-10-004-10-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 4mm 1 4 黄铜 250nm 金 通孔安装 8mm(高度)
供应商型号: 575-8581000410001000
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 858-10-004-10-001000

858-10-004-10-001000概述

    弹簧加载连接器:Mill-Max系列858产品综述
    Mill-Max制造公司生产的系列858弹簧加载连接器,因其出色的性能和广泛的适用性而受到业界关注。本文将详细介绍这款连接器的技术参数、特点和优势,并提供实际应用建议和兼容性信息,旨在帮助用户更好地理解和使用该产品。

    1. 产品简介


    Mill-Max系列858是一种采用4mm网格设计的弹簧加载连接器,适用于表面贴装和通孔安装。这类连接器具备高可靠性和长寿命的特点,广泛应用于消费电子、工业自动化、通信设备等领域。

    2. 技术参数


    - 材料:
    - 接触器活塞和基座:铜合金机加工后镀金(5.08μm)和镍(2.54μm)
    - 弹簧:不锈钢302
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度下的弹簧力:35克
    - 中行程时的弹簧力:120克
    - 寿命:最高可达1,000,000次循环
    - 电气性能:
    - 电流承载能力:9安培 @ 温度升高10°C(20°C环境温度)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧

    3. 产品特点和优势


    - 模块化接触设计:Rugged Modular Contacts在4mm网格上工作,可以提供2到6位置的连接器。
    - 高精度制造:精密加工的活塞/基座及镀金组件确保达到1,000,000次循环的耐用性。
    - 安装灵活性:带有或不带有螺纹插件的安装脚,便于固定在PCB上。
    - 低电阻高电流接触:能够承受9安培电流,在温度上升10°C的情况下稳定工作。
    - 适应性强:耐高温绝缘体适合波峰焊和回流焊工艺。
    - 定位方便:部分型号可手动放置在电路板上的通孔中,无需额外定位工具。

    4. 应用案例和使用建议


    - 应用案例:该连接器适用于各种便携式设备、工业控制器、仪器仪表等场景,尤其适合需要频繁插拔连接的应用。
    - 使用建议:为了确保最佳性能,在进行焊接之前请确认正确放置在通孔中;对于表面贴装版本,确保连接器与焊盘对齐。

    5. 兼容性和支持


    - 系列858与市面上常见的表面贴装和通孔焊接标准兼容。
    - Mill-Max提供详尽的技术文档和支持服务,帮助用户顺利进行安装和维护。

    6. 常见问题与解决方案


    - 问题1:焊接后连接不稳定?
    - 解决方案:检查是否有足够的焊接面积覆盖在连接器的焊点上,必要时重新焊接。
    - 问题2:接触电阻过高?
    - 解决方案:清理连接器的触点区域,避免灰尘和氧化物积累。

    7. 总结和推荐


    Mill-Max系列858弹簧加载连接器凭借其卓越的机械和电气性能,为多个行业提供了可靠的连接解决方案。其模块化设计、高耐用性和多种安装方式使其在市场上具有很强的竞争力。对于需要高可靠性连接的应用场合,我们强烈推荐使用这一款产品。

858-10-004-10-001000参数

参数
排数 1
触头镀层
触头数量 4
触头镀层厚度 250nm
类型 Mating Target
间距 4mm
材料 黄铜
长*宽*高 8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

858-10-004-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

858-10-004-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 858-10-004-10-001000 858-10-004-10-001000数据手册

858-10-004-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
