854-22-008-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 1 8 黄铜 510nm 金 焊接安装,通孔安装
供应商型号: 575-8542200810003101
供应商: Mouser
标准整包数: 1

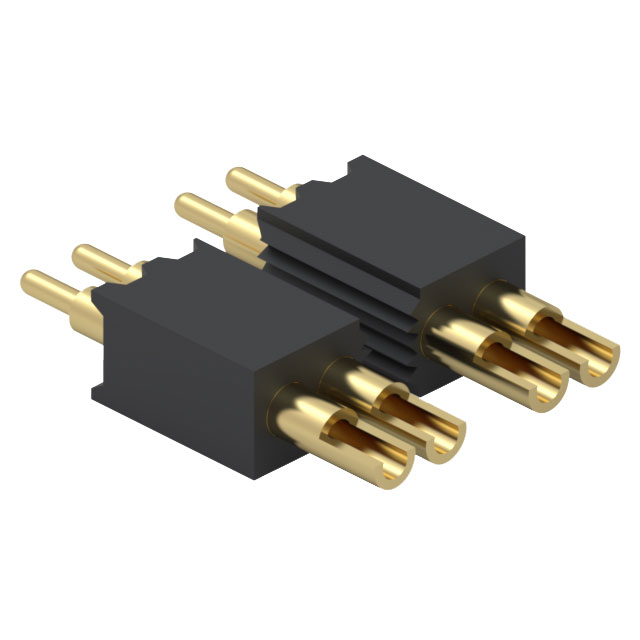

MILL-MAX 矩形连接器 - 弹簧式 854-22-008-10-003101

854-22-008-10-003101概述

    弹簧加载连接器:Series 854 和 Series 855

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是一种高性能的连接解决方案,适用于多种高可靠性应用场合。Mill-Max Mfg. Corp. 的 Series 854 单排和 Series 855 双排弹簧加载连接器采用了精密制造和镀金工艺,确保卓越的性能和长期耐用性。这些连接器广泛应用于消费电子、工业自动化、医疗设备、汽车电子等领域。

    技术参数


    | 类别 | 参数 |

    | 材料 | 接触针和基座:机械加工铜合金,镀20μ”金和100μ”镍
    弹簧:铍铜,镀10μ”金
    绝缘体:高温热塑性塑料,UL94 V-0级 |
    | 机械特性 | 初始高度时弹簧力:25克
    中行程(.0275”)时弹簧力:60克
    寿命:高达100,000次循环 |
    | 电气特性 | 电压等级:交流100Vrms/直流150V
    电流等级:连续2A,峰值3A
    接触电阻:最大20mΩ
    绝缘电阻:最小10,000MΩ
    介电强度:最小700Vrms
    电容:最大1pF |

    产品特点和优势


    1. 精度制造:Series 854 和 Series 855 系列连接器采用精密制造技术,确保接触针和基座的高度一致性和稳定性。
    2. 高耐久性:高达100,000次的使用寿命,适合需要长时间可靠连接的应用。
    3. 快速安装:弹簧针的设计使其易于焊接,适用于各种线径。
    4. 低阻抗:接触电阻低至20mΩ,保证高效的电力传输。
    5. 高电流承载能力:可承受高达3A的峰值电流,适用于大功率应用。

    应用案例和使用建议


    Series 854 和 Series 855 弹簧加载连接器可以用于各种高可靠性应用场景,例如工业自动化设备、医疗仪器和汽车电子系统。在实际应用中,建议根据具体需求选择合适的接触数量,以满足不同电流和电压的要求。为了确保最佳性能,建议在焊接过程中严格控制温度和时间,以避免损坏连接器的绝缘材料。

    兼容性和支持


    这些连接器具有良好的兼容性,适用于标准的 .050" 网格。同时,Mill-Max Mfg. Corp. 提供全面的技术支持和售后服务,确保用户能够充分利用这些连接器的优势。如果您在使用过程中遇到任何问题,可以通过官网获取详细的安装和使用指南,或者直接联系技术支持团队。

    常见问题与解决方案


    1. 问题:连接器在安装过程中易变形。
    - 解决方法:使用适当的焊接工具和温度控制焊接过程,避免过度加热导致变形。

    2. 问题:接触电阻过高。
    - 解决方法:检查并清洁接触表面,确保没有氧化或污垢。

    3. 问题:焊接后接触不良。
    - 解决方法:重新焊接,并确保焊锡完全填充到连接器的焊杯中。

    总结和推荐


    总的来说,Series 854 和 Series 855 弹簧加载连接器以其高精度、高耐久性和低阻抗特性,在高可靠性应用领域表现出色。它们适用于多种行业,尤其是那些对连接稳定性和可靠性要求较高的应用。我们强烈推荐 Mill-Max Mfg. Corp. 的这款产品,以满足您对高品质连接器的需求。

854-22-008-10-003101参数

参数
材料 黄铜
排数 1
触头镀层
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 1.27mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 管装

854-22-008-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

854-22-008-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 854-22-008-10-003101 854-22-008-10-003101数据手册

854-22-008-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9365 ¥ 92.4134
10+ $ 10.1412 ¥ 85.6931
25+ $ 7.2684 ¥ 61.418
98+ $ 6.588 ¥ 55.6686
539+ $ 5.8275 ¥ 49.2424
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 92.41
