821-22-040-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 1 40 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-040-10-001101
供应商: 期货订购
标准整包数: 1

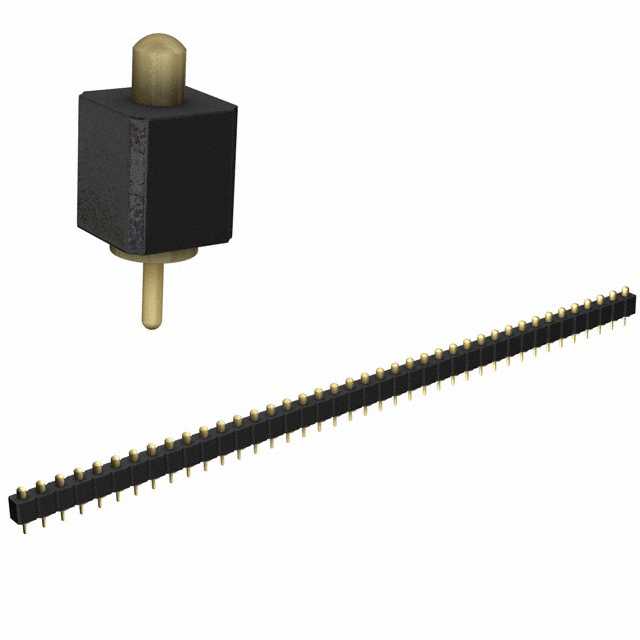

MILL-MAX 矩形连接器 - 弹簧式 821-22-040-10-001101

821-22-040-10-001101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Mill-Max制造公司的弹簧加载连接器系列(Series 821 和 Series 823)是一类精密的电子元件,专为实现高效、可靠和长时间的连接而设计。这些连接器主要适用于各种消费电子、工业控制设备、医疗设备、汽车电子等领域,能够满足高频率插拔需求,保证电路的稳定传输。

    技术参数


    材料
    - 接触桩及基座:黄铜合金,镀20μ”金和100μ”镍
    - 弹簧:铍铜,镀10μ”金
    - 绝缘体:高耐热塑料,UL94 V-0等级
    机械特性
    - 初始高度(A)时的弹簧力:25克
    - 中行程(B/2)时的弹簧力:60克
    - 寿命:可达1,000,000次插拔循环
    电气特性
    - 额定电压:交流100Vrms / 直流150V
    - 额定电流:每个接触点2安培连续,3安培峰值
    - 接触电阻:≤20mΩ
    - 绝缘电阻:≥10,000MΩ
    - 介电强度:≥700Vrms
    - 电容:≤1pF

    产品特点和优势


    这些弹簧加载连接器具有多种独特功能和优势:
    - 高可靠性:精密加工的接触件和镀金工艺保证了高达1,000,000次插拔寿命。
    - 低阻抗和高电流承载能力:每个接触点可以承载2安培的连续电流和3安培的峰值电流。
    - 耐高温材料:绝缘体采用高耐热塑料,适合表面贴装工艺。
    - 高密度接触点:可提供从单排到双排的多排布局,满足不同应用场景的需求。

    应用案例和使用建议


    这些连接器广泛应用于需要频繁插拔的应用中,如消费电子产品、工业控制系统等。在实际使用中,可以通过如下方式优化使用效果:
    - 确保安装孔径准确,以避免接触不良导致的故障。
    - 定期清洁接触区域,以防止灰尘和污垢影响接触性能。
    - 考虑使用适当的焊接方法,如手工焊、波峰焊或回流焊,以确保可靠的电气连接。

    兼容性和支持


    这些弹簧加载连接器与市面上主流的电路板设计完全兼容,可以方便地进行手动放置和焊接。制造商提供了详尽的技术支持文档,确保用户在安装和使用过程中遇到任何问题时都能得到有效的帮助。

    常见问题与解决方案


    - 问题:接触不良
    - 解决办法:检查并清理接触点,确保焊接质量良好且安装孔尺寸符合标准。
    - 问题:电气噪声干扰
    - 解决办法:使用适当的屏蔽和接地技术,提高系统的抗干扰能力。
    - 问题:温度稳定性不足
    - 解决办法:选用更高温等级的材料或使用外部散热装置。

    总结和推荐


    Spring-Loaded Connectors(型号821和823)是高可靠性、高性能的电子连接解决方案,特别适用于需要频繁插拔的应用场合。其耐用的设计和高电气性能使其在市场上具备较强的竞争力。总体来说,这些连接器是值得信赖的选择,尤其适合对连接稳定性要求较高的应用环境。强烈推荐在需要高可靠性的电路设计中使用这些连接器。

821-22-040-10-001101参数

参数
类型 活塞型
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 40
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售

821-22-040-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-040-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-040-10-001101 821-22-040-10-001101数据手册

821-22-040-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
