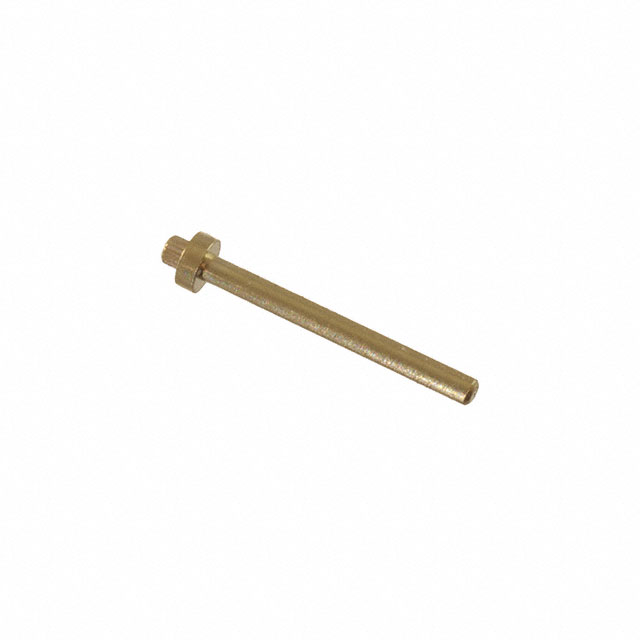

4526-0-00-21-00-00-03-0

厂牌: MILL-MAX
产品描述: Contact PIN Press Fit ST Thru-Hole Bulk
供应商型号: ED11505-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 4526-0-00-21-00-00-03-0

4526-0-00-21-00-00-03-0概述

    Male PCB Pins 技术手册

    1. 产品简介


    Male PCB Pins 是 Mill-Max 制造公司生产的针脚连接器,主要用于将电路板上的引脚固定到特定的安装孔中。这些引脚设计用于印刷电路板(PCB),通过压装或铆接方式安装,具有高可靠性和良好的电气性能。它们广泛应用于各种电子设备中,如通信设备、计算机主板、工业控制系统等。

    2. 技术参数


    - 引脚材料:黄铜合金360,半硬状态(除了铆接引脚为退火状态)
    - 尺寸:毫米单位
    - 长度公差:± 0.13 mm
    - 直径公差:± 0.051 mm
    - 角度公差:± 2°
    - RoHS 合规性:符合RoHS-2 2011/65/EU标准
    - 镀层选项:
    - 01:5.08 μm 镍/锡铅覆盖镍
    - 80:5.08 μm 锡覆盖镍(符合RoHS)
    - 15:0.25 μm 金覆盖镍(符合RoHS)
    - 21:0.51 μm 金覆盖镍(符合RoHS)
    - 34:1.27 μm 金覆盖镍(符合RoHS)

    3. 产品特点和优势


    - 高性能材料:采用黄铜合金360制成,确保长期可靠的电气性能。
    - 多样化安装方式:可选择铆接或压装安装,满足不同应用场景的需求。
    - 高标准制造:严格的公差控制和RoHS合规性,确保产品的环保性和可靠性。
    - 多种镀层选项:根据具体应用需求选择合适的镀层,提供出色的耐腐蚀性和导电性。

    4. 应用案例和使用建议


    - 应用场景:适用于各类印刷电路板,例如服务器主板、交换机背板、仪器仪表等。
    - 使用建议:
    - 在选择铆接或压装安装时,需根据安装孔的尺寸和要求选择合适的引脚型号。
    - 确保引脚正确安装到相应的孔位中,以保证电气连接的稳定性。
    - 对于高密度布线的电路板,推荐使用多层引脚配置以提高空间利用率和可靠性。

    5. 兼容性和支持


    - 兼容性:这些引脚适用于各种类型的印刷电路板,包括FR-4基材和其他常见的PCB材料。
    - 厂商支持:Mill-Max 提供详细的技术支持文档,包括安装指南、维护手册等。客户可以通过官方网站或授权分销商获取这些资源。

    6. 常见问题与解决方案


    - Q: 安装过程中出现引脚断裂怎么办?
    - A: 检查安装工具是否适合所选引脚型号,确保安装过程平稳。如果问题依旧,请联系技术支持寻求帮助。
    - Q: 如何选择合适的镀层?
    - A: 根据应用环境选择合适的镀层。对于腐蚀性较强的环境,建议使用金镀层(如选项15、21或34)。
    - Q: 引脚表面出现氧化怎么办?
    - A: 使用无水酒精或专用清洗剂进行清洁处理。如果氧化严重,可能需要更换新的引脚。

    7. 总结和推荐


    总结:Male PCB Pins 以其卓越的性能、多样化的安装方式和可靠的电气连接,成为市场上备受欢迎的产品之一。其严格的质量控制和多种镀层选项使其能够适应各种恶劣的应用环境。
    推荐:强烈推荐在高可靠性要求的电路板设计中使用这些引脚连接器。无论是作为原始设备制造商还是维修替换部件,Male PCB Pins 都是值得信赖的选择。

4526-0-00-21-00-00-03-0参数

参数
长*宽*高 12.17mm(长度)*2.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

4526-0-00-21-00-00-03-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

4526-0-00-21-00-00-03-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 4526-0-00-21-00-00-03-0 4526-0-00-21-00-00-03-0数据手册

4526-0-00-21-00-00-03-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.15 ¥ 9.7175
10+ $ 0.9764 ¥ 8.2502
25+ $ 0.8791 ¥ 7.4286
50+ $ 0.8603 ¥ 7.2698
100+ $ 0.7924 ¥ 6.5668
250+ $ 0.7203 ¥ 5.9699
500+ $ 0.6483 ¥ 5.3731
1000+ $ 0.5763 ¥ 4.7761
3000+ $ 0.5223 ¥ 4.3283
库存: 3260
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.71
