851-41-010-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 10pin 3A 250nm 金 黑色 通孔安装 13.08mm(长度)*2.2mm(高度)
供应商型号: Q-851-41-010-10-011000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-41-010-10-011000

851-41-010-10-011000概述


    产品简介

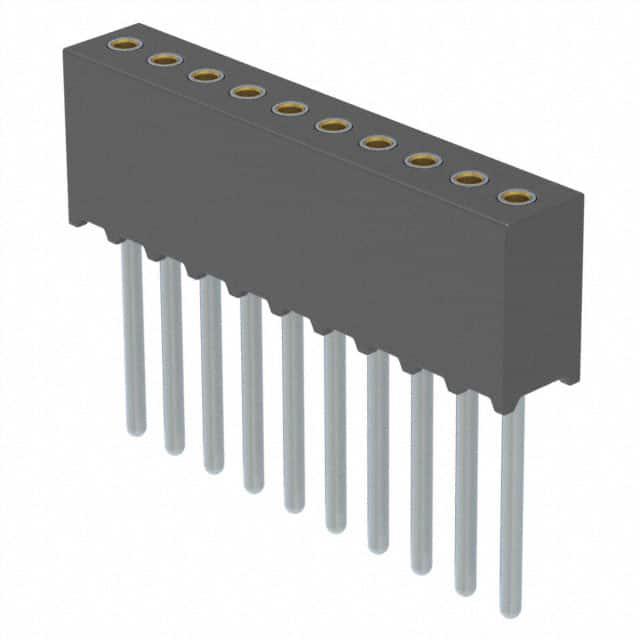

    产品名称:Mill-Max互连插座(851-41-010-10-011000)
    产品类型:标准焊尾插座
    主要功能:接受直径为0.38mm至0.508mm的导线,用于单排通孔安装
    应用领域:广泛应用于电子设备中的连接需求,如消费电子、工业控制设备、通信设备等

    技术参数


    - 插针类型:#11,标准三指接触
    - 电流等级:3安培
    - 壳体镀层:200微英寸锡(雾面)+ 100微英寸镍
    - 内接触镀层:10微英寸金 + 50微英寸镍
    - 引脚数量:10个
    - 材料:
    - 插针材料:黄铜合金(UNS C36000)
    - 绝缘材料:尼龙46(品牌为Stanyl TE250F6 或 TE250F9,黑色)
    - 耐热性能:热变形温度为290°C(264 psi)
    - 操作温度范围:-55°C 至 +125°C
    - 熔点:铜合金为980°C / 865°C(液相 / 固相)

    产品特点和优势


    - 材料选择:铍铜合金具有良好的机械强度和弹性,适用于高频和高温环境。
    - 高可靠性:1000次以上的机械寿命保证了长期使用的稳定性。
    - 兼容性:可兼容不同尺寸的导线,增强了适用性。
    - RoHS合规:符合RoHS标准,环保安全。

    应用案例和使用建议


    - 应用案例:常用于工业控制设备、通讯设备等,满足复杂电路连接需求。
    - 使用建议:在焊接过程中,确保焊接温度不超过446°F(230°C),以避免损坏尼龙绝缘材料。对于极端工作温度的应用,考虑使用铍镍合金接触件以保持最佳性能。

    兼容性和支持


    - 兼容性:该产品设计适用于常见的导线尺寸,具备较强的兼容性,适用于多种应用场合。
    - 支持和维护:Mill-Max提供完善的质保服务和技术支持,确保用户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    - 问题:导线容易脱落。
    - 解决方案:检查插针是否有足够的插入力,必要时调整焊接温度以增强插针的固定能力。
    - 问题:温度过高导致性能下降。
    - 解决方案:考虑使用适合更高温度的铍镍合金插针,以维持良好的电气性能。

    总结和推荐


    总体评价:Mill-Max 851-41-010-10-011000是一款高性能的互连插座,具有优良的机械寿命和电气性能,适用于广泛的工业应用。材料的选择和工艺处理使其在恶劣环境中也能保持稳定的性能表现。
    推荐理由:鉴于其出色的性能和多样的应用领域,我们强烈推荐此产品给需要高质量连接解决方案的工程师和制造商。

851-41-010-10-011000参数

参数
触头镀层 - 配接
防护等级 -
针脚数 10pin
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
额定电流 3A
颜色 黑色
排数 1
类型 Push-Pull,Receptacle
长*宽*高 13.08mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-41-010-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-41-010-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-41-010-10-011000 851-41-010-10-011000数据手册

851-41-010-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
