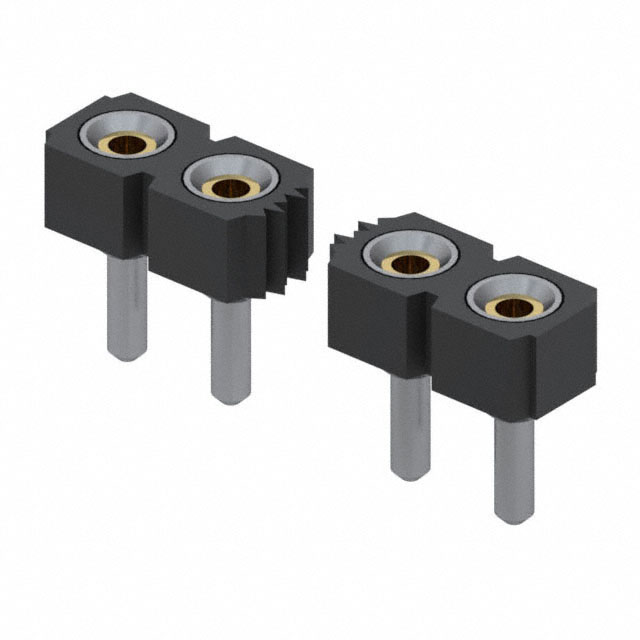

315-13-120-41-003000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 20pin 3A 760nm 金 黑色 通孔安装 50.8mm(长度)*2.54mm(高度)
供应商型号: Q-315-13-120-41-003000
供应商: 期货订购
标准整包数: 10
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 315-13-120-41-003000

315-13-120-41-003000概述

    Mill-Max Interconnects 系列310, 311, 315 产品技术手册

    1. 产品简介


    Mill-Max系列310, 311, 315 是一种单排插针座连接器,适用于SIP(Single In-line Package)封装的应用场景。这些插针座主要用于接受直径为0.015至0.025英寸的引脚和标准IC引线。其设计旨在提供高可靠性和灵活性,广泛应用于电子设备的连接和接口设计。

    2. 技术参数


    - 插针尺寸:0.015至0.025英寸直径
    - 接触材料:铍铜 (#12 和 #30),额定电流为3安培
    - 焊尾类型:标准长度、长型(适用于多层板)、超低轮廓型
    - 绝缘材料:耐高温热塑性塑料,适合所有焊接操作
    - 环境要求:符合RoHS 2标准
    - 订购信息:
    - 系列310: 标准焊尾(例如:310-01-14-41-001000)
    - 系列311: 长焊尾
    - 系列315: 超低轮廓型焊尾(001, 003)

    3. 产品特点和优势


    Mill-Max系列310, 311, 315 插针座具有以下显著特点和优势:
    - 高可靠性:铍铜接触材料,确保长时间的电气稳定性
    - 多种焊尾选择:可根据不同应用需求选择合适的焊尾类型
    - 环保材料:采用符合RoHS 2标准的材料,确保无害环保
    - 多样化连接选项:支持从01到64个引脚的配置

    4. 应用案例和使用建议


    这些插针座通常用于嵌入式系统、仪器仪表、工业控制设备等领域。例如,在一个多层电路板上,可以选择长焊尾版本以确保良好的机械稳定性和电连接性能。
    使用建议:
    - 在高电流环境下使用时,优先选择超低轮廓型焊尾以确保更好的散热效果。
    - 对于对空间有严格限制的应用场合,可以考虑选择超低轮廓型焊尾。

    5. 兼容性和支持


    Mill-Max系列310, 311, 315 与Mill-Max公司的其他针脚和接插件保持良好的兼容性。供应商提供了详细的文档和技术支持,以帮助客户顺利进行集成和调试。

    6. 常见问题与解决方案


    Q: 如何正确安装焊尾?
    - A: 确保焊尾与焊盘完全贴合,使用适量的助焊剂,并使用适当的焊接温度和时间进行焊接。
    Q: 插针座安装后接触不良怎么办?
    - A: 检查插针和焊尾是否安装正确,必要时可以重新焊接或调整插针座的位置。

    7. 总结和推荐


    Mill-Max系列310, 311, 315 插针座凭借其高可靠性、多种焊尾选择以及环保材料的优势,是适用于各种高要求应用的理想选择。这些产品在电气、机械和环境方面均表现出色,适用于嵌入式系统和工业控制等领域的设计师和工程师。
    综上所述,强烈推荐使用Mill-Max系列310, 311, 315 插针座,它们能够满足各类严苛的应用需求,并为您的项目提供可靠的连接解决方案。

315-13-120-41-003000参数

参数
针脚数 20pin
触头镀层厚度 - 配接 760nm
类型 Push-Pull,Receptacle
排数 1
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
额定电流 3A
颜色 黑色
长*宽*高 50.8mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
