851-99-045-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 45pin 3A 2.54μm 锡铅 黑色 通孔安装 57.53mm(长度)*2.2mm(高度)
供应商型号: Q-851-99-045-10-001000
供应商: 期货订购
标准整包数: 1

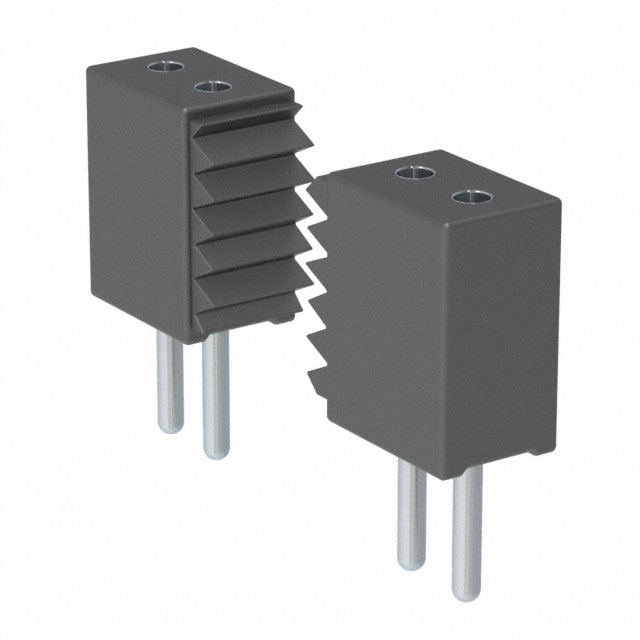

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-045-10-001000

851-99-045-10-001000概述

    Mill-Max Interconnects Series 850, 851, 852, 853 技术手册概述

    产品简介


    Mill-Max Manufacturing Corp. 的Series 850、851、852和853系列是右角度直插式互连系统,广泛应用于各类电子设备中。这些互连器提供单行和双行排列,适用于各种不同的电路连接需求。它们的主要功能是提供稳定可靠的电气连接,适用于广泛的电气和机械环境。

    技术参数


    - 形式和尺寸:单行和双行,0.050英寸网格间距。
    - 材料和构造:
    - 插针使用Mill-Max #4006-1和#4006-2。
    - 插座使用Mill-Max #4890-1和#4890-2,接受直径为0.015至0.021英寸的插针。
    - 接触片使用Hi-Rel, 3-finger BeCu #11,额定电流为3安培。
    - 绝缘体由高温热塑性材料制成,适合所有焊接操作。
    - 订购信息:
    - 系列850...001:单行直角插针头,01-50个插针。
    - 系列852...001:双行直角插针头,002-100个插针。
    - 系列851...001:单行直角插座,01-50个插针。
    - 系列853...001:双行直角插座,002-100个插针。


    产品特点和优势


    - 可靠性高:采用3-finger BeCu接触片,确保长期稳定的电气连接。
    - 多样的选择:提供单行和双行两种形式,满足不同设计需求。
    - 高温适应性:绝缘体由高温热塑性材料制成,适用于各种焊接操作。
    - 环保材料:符合RoHS-2标准,适合全球市场销售。

    应用案例和使用建议


    - 应用场景:广泛应用于计算机主板、服务器、医疗设备和工业控制系统等领域。
    - 使用建议:
    - 在安装过程中注意插针和插座的对齐,避免弯折。
    - 使用适当的焊接工具和技术进行焊接,确保良好的电气接触。

    兼容性和支持


    - 兼容性:Series 850、851、852和853系列可与其他标准电子元件配合使用。
    - 支持和服务:Mill-Max提供全面的技术支持,包括详细的安装指南和故障排除文档。

    常见问题与解决方案


    - Q: 插针和插座之间的接触不良怎么办?
    - A: 检查插针和插座是否有异物,确保接触片完好无损。如果仍然存在问题,考虑更换插针或插座。
    - Q: 如何判断互连器是否已损坏?
    - A: 观察插针和插座是否有明显的物理损伤,或者检查电气测试结果是否异常。

    总结和推荐


    Mill-Max Series 850、851、852和853系列互连器具有高度可靠性和多种应用可能性,是许多高要求电子设备的理想选择。其卓越的设计和性能使其成为市场上颇具竞争力的产品。我们强烈推荐在需要高性能电气连接的应用中使用这些互连器。

851-99-045-10-001000参数

参数
间距-配接 1.27mm
类型 Push-Pull,Receptacle
防护等级 -
触头镀层 - 配接 锡铅
排数 1
针脚数 45pin
额定电流 3A
触头镀层厚度 - 配接 2.54μm
颜色 黑色
长*宽*高 57.53mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-99-045-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-045-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-045-10-001000 851-99-045-10-001000数据手册

851-99-045-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 6.7172 ¥ 55.7523
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 55752.3
