123-47-640-41-001000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 40 POS 2.54mm Wire Wrap ST Thru-Hole Tube
供应商型号: 575-1234764041001000
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 123-47-640-41-001000

123-47-640-41-001000概述

    #

    产品简介

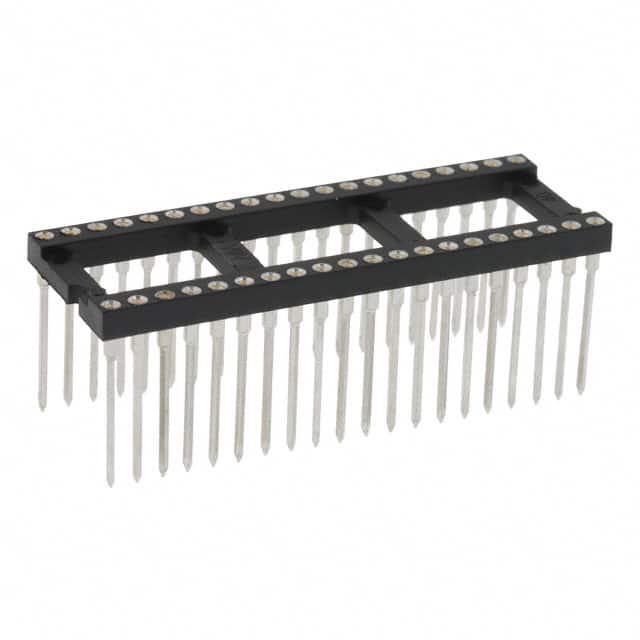

    产品名称: DIP双列直插插座
    产品型号: 123-47-640-41-001000
    产品描述: DIP(Dual In Line)双列直插式插座,带线绕尾端,开放式框架。该产品主要用于电子设备中作为集成电路或其他电子元器件的插座,适用于需要可靠电气连接的应用场合。
    应用领域:
    - 工业自动化控制系统
    - 计算机与服务器系统
    - 消费电子设备
    - 医疗电子设备

    技术参数


    基本规格
    - 针数: 40
    - 尺寸: 2.0 x 0.6 x 0.7 (长x宽x高)
    - 引脚间距: 0.510英寸
    - 每管数量: 10个
    - 产品编号: 123-47-640-41-001000
    - 符合RoHS标准
    联系器信息
    - 接触器: 使用#30标准四指接触器
    - 电流容量: 3安培
    - 合金材料: 铍铜合金 172 (符合ASTM B 194标准)
    - 化学成分: Cu 98.1%, Be 1.9%
    - 硬度 (淬火态): 36-43 Rockwell C
    - 最低机械寿命: 1000次循环
    - 密度: 0.298 lb/in³
    - 电导率: 22% IACS
    - 电阻: 最大10毫欧姆
    - 工作温度范围: -55°C 至 +125°C
    - 熔点: 980°C/865°C (液相/固相)
    插针信息
    - 插针材料: 黄铜合金 (符合ASTM B 16或ASTM B455标准)
    - 化学成分: Cu 63% (最大), Pb 3.7% (最大), Fe 0.35% (最大), Zn 余量
    - 硬度 (机加工态): 80-90 Rockwell B
    - 电导率: 26% IACS
    - 熔点: 1000°C/840°C (液相/固相)
    绝缘体信息
    - 材料: PCT聚酯 (品牌: Thermx CG933, 黑色)
    - 电压等级: 100 VRMS/150 VDC
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐热性: 529°F (276°C) @ 66 psi
    - 介电强度: 最小1000 VRMS (系列117收缩DIP为700 VRMS最小)

    产品特点和优势


    1. 高可靠性: 采用铍铜合金制造的接触器具有优异的导电性能和稳定性。
    2. 广泛的适用温度范围: -55°C至+125°C的工作温度范围,适合各种恶劣环境。
    3. 高机械寿命: 1000次循环的最低机械寿命,确保长期使用。
    4. 兼容性强: 高品质材料保证与其他标准DIP插针的兼容性。
    5. RoHS认证: 符合环保标准,适用于多种环保要求严格的应用场合。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业控制、计算机服务器及消费电子设备中。例如,在计算机主板上用于固定CPU或其他集成芯片。
    使用建议
    - 在高温环境下使用时,建议选择其他材料(如铍镍)以确保长期稳定性能。
    - 安装时应考虑接触器与插针的装配方向,确保正确安装。
    - 在焊接过程中,注意控制焊接温度,避免过高的焊接温度导致材料损坏。

    兼容性和支持


    兼容性
    - 该产品设计为标准DIP插针,与大多数集成电路兼容。
    - 可与其他符合DIP标准的电子元器件配套使用。
    支持
    - Mill-Max公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断及维修服务。
    - 提供详尽的技术文档和用户指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题及解决办法
    1. 问题: 插针断裂
    - 解决办法: 确保正确安装并避免过度弯曲或拉扯插针。
    2. 问题: 电路短路
    - 解决办法: 检查是否有异物进入插座内部,并保持清洁。
    3. 问题: 插入困难
    - 解决办法: 确保接触器和插针均处于良好状态,并检查是否有杂质阻碍插入。

    总结和推荐


    综上所述,该DIP双列直插插座具备高可靠性、广泛适用温度范围及优良的机械寿命等显著优点。它特别适合应用于工业自动化、计算机及消费电子等领域。对于需要高度可靠性和耐用性的应用场合,这款产品是理想的选择。我们强烈推荐该产品给需要高性能电子连接解决方案的客户。

123-47-640-41-001000参数

参数
长*宽*高 50.8mm(长度)*17.78mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

123-47-640-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

123-47-640-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 123-47-640-41-001000 123-47-640-41-001000数据手册

123-47-640-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
