851-99-021-30-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 21pin 3A 2.54μm 锡铅 黑色 贴片安装 27.05mm(长度)*3.02mm(高度)
供应商型号: Q-851-99-021-30-001000
供应商: 期货订购
标准整包数: 1

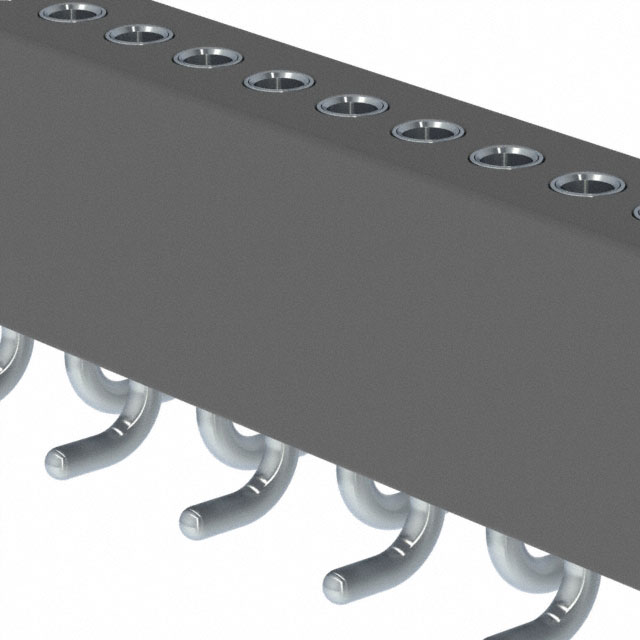

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-021-30-001000

851-99-021-30-001000概述

    Mill-Max Series 850, 851, 852, 853 连接器技术手册

    产品简介


    Mill-Max制造公司生产的Series 850, 851, 852, 853 系列连接器是一款专为高性能应用设计的直角引脚头和插座。这些连接器采用0.050英寸(1.27毫米)网格布局,单排和双排形式均可选择。它们适用于广泛的应用领域,如通信设备、计算机系统、航空航天、医疗设备及工业自动化等。

    技术参数


    以下是该系列连接器的技术规格和性能参数:
    - 材料:绝缘体由高温塑料制成,适合各种焊接操作。
    - 接触件:850和852系列引脚头使用MM #4006-1和#4006-2插针;851和853系列插座使用MM #4890-1和#4890-2插座,可接受直径为0.015英寸至0.021英寸的插针。插座采用具有高可靠性的三指铍铜#11接触件,额定电流为3安培。
    - 安装方式:直角设计,适合板上安装。
    - 尺寸:具体尺寸见下图。
    | 引脚数 | 总长度 (mm) | 插针直径 (mm) |
    |
    | 单排(01-50) | 见图示 | 0.406 |
    | 双排(002-100)| 见图示 | 0.457 |

    产品特点和优势


    - 高性能接触:三指铍铜接触件确保可靠的电气连接,即使在恶劣环境下也能保持稳定的性能。
    - 耐用设计:高温塑料绝缘体使其能够承受各种焊接操作。
    - 灵活配置:单排和双排设计满足不同空间要求,方便用户根据需要选择合适的型号。
    - 高可靠性:适用于通信、医疗、航空等对可靠性要求极高的行业。

    应用案例和使用建议


    Series 850, 851, 852, 853 系列连接器已成功应用于各类高精度设备中,例如医疗监控设备、航天飞行器中的控制模块等。为了保证最佳性能,建议在设计过程中注意以下几点:
    - 电路布局:合理规划电路布局,避免信号干扰。
    - 安装位置:确保连接器安装位置正确,防止因不当安装导致的损坏。
    - 电缆管理:使用适当的电缆管理工具,减少线缆杂乱。

    兼容性和支持


    - 兼容性:该系列连接器与多种标准插针兼容,适用于广泛的电子设备。
    - 技术支持:Mill-Max提供全面的技术支持和售后服务,用户可以通过电话或电子邮件获得帮助。

    常见问题与解决方案


    - 问题一:接触不良。
    - 解决方案:检查插针和插座是否正确安装,确认插针直径是否符合规格要求。
    - 问题二:无法正确插入。
    - 解决方案:检查插针和插座是否有异物阻碍,确保没有变形。

    总结和推荐


    总体来说,Mill-Max的Series 850, 851, 852, 853 连接器凭借其卓越的性能、稳定性和灵活性,在高要求的电子应用领域表现出色。我们强烈推荐这类连接器给需要高度可靠电气连接的设计工程师和制造商。

851-99-021-30-001000参数

参数
间距-配接 1.27mm
颜色 黑色
防护等级 -
额定电流 3A
针脚数 21pin
排数 1
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
长*宽*高 27.05mm(长度)*3.02mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

851-99-021-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-021-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-021-30-001000 851-99-021-30-001000数据手册
