4119-0-15-15-47-27-04-0

厂牌: MILL-MAX
产品描述: Contact SKT 47 Size Press Fit ST Thru-Hole 19-23AWG Bulk
供应商型号: 575-4119015154727040
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 4119-0-15-15-47-27-04-0

4119-0-15-15-47-27-04-0概述

    电子元器件技术手册:4119-0-15-15-47-27-04-0 插座

    产品简介

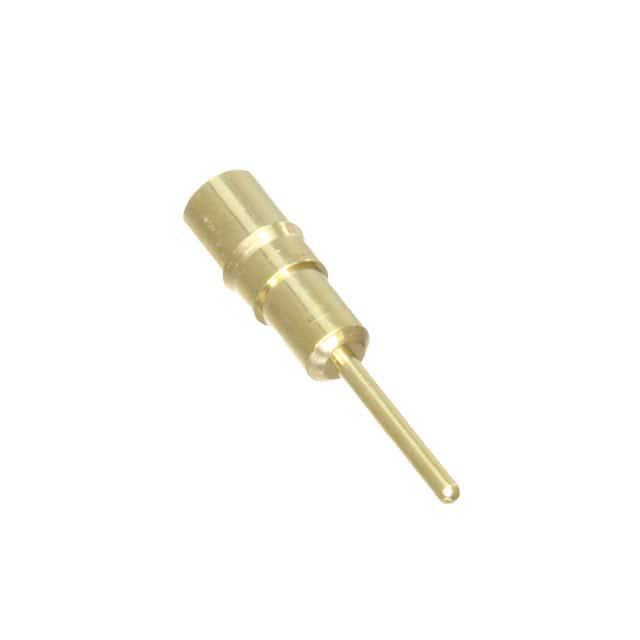

    4119-0-15-15-47-27-04-0 是一款由 Mill-Max 制造的标准尾部插头插座,设计用于接受直径为 0.64mm 至 0.94mm 的导线。该产品采用散装包装,适用于各种高可靠性连接需求。插座采用黄铜合金 360(ASTM B16)和铍铜合金 172(UNS C17200)制成,具有优异的机械和电气性能。

    技术参数


    - 接触材料:铍铜合金 172(UNS C17200),化学成分为 Cu 98.1%,Be 1.9%
    - 接触镀层:30μ" 金过镍
    - 壳体材料:黄铜合金 360(ASTM B16)或黄铜合金 385(ASTM B455)
    - 壳体镀层:10μ" 金过镍
    - 额定电流:4.5 安培
    - 工作温度范围:-55°C 至 +125°C
    - 熔点:980°C(液相)/ 865°C(固相)
    - 电气导电率:22% IACS
    - 电阻:最大 10 毫欧姆
    - 抗应力松弛性:1000 小时后 100°C 下应力保留 96%,200°C 下应力保留 70%

    产品特点和优势


    1. 高导电性:电气导电率为 22% IACS,保证了高效的电力传输。
    2. 高机械强度:硬度达到 36-43 Rockwell C,确保长时间使用不变形。
    3. 出色的抗应力松弛性能:即使在高温下也能保持长期稳定性。
    4. 卓越的接触性能:6 条弹簧接触指,确保可靠的电连接。
    5. 高机械寿命:最小 1000 次循环,适应频繁插拔的需求。

    应用案例和使用建议


    该插座广泛应用于工业控制、通信设备和汽车电子等领域。例如,在工业自动化系统中,可以作为控制板与信号线之间的连接点。建议在安装过程中避免过度弯曲导线,以减少接触疲劳。同时,定期检查连接处的电阻值,确保电气性能稳定。

    兼容性和支持


    该产品与多数标准导线兼容,且具有良好的互换性。Mill-Max 提供全面的技术支持和维护服务,用户可以通过官方渠道获取相关资料和技术支持。

    常见问题与解决方案


    1. 接触电阻偏高
    - 解决方案:检查接触面是否有氧化物或其他杂质,使用专用清洁剂进行清理。
    2. 接触不良
    - 解决方案:确保导线插入到位,检查导线直径是否符合规格要求。
    3. 温度过高
    - 解决方案:检查安装环境,确保散热良好;必要时可采用导热材料辅助散热。

    总结和推荐


    综上所述,4119-0-15-15-47-27-04-0 插座凭借其出色的电气性能、高可靠性和广泛的适用性,成为连接解决方案的理想选择。无论是工业控制系统还是汽车电子领域,都能提供稳定的电连接。强烈推荐此产品给需要高可靠性和高性能连接的应用场合。

4119-0-15-15-47-27-04-0参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

4119-0-15-15-47-27-04-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

4119-0-15-15-47-27-04-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 4119-0-15-15-47-27-04-0 4119-0-15-15-47-27-04-0数据手册

4119-0-15-15-47-27-04-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.5796 ¥ 4.8976
25+ $ 0.5026 ¥ 4.2465
100+ $ 0.4521 ¥ 3.8202
250+ $ 0.4093 ¥ 3.4588
500+ $ 0.3845 ¥ 3.2489
1000+ $ 0.3326 ¥ 2.8108
库存: 5322
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
直接购买
加入购物车
