851-99-030-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 30pin 3A 2.54μm 锡铅 黑色 通孔安装 38.48mm(长度)*2.2mm(高度)
供应商型号: Q-851-99-030-10-001000
供应商: 期货订购
标准整包数: 1

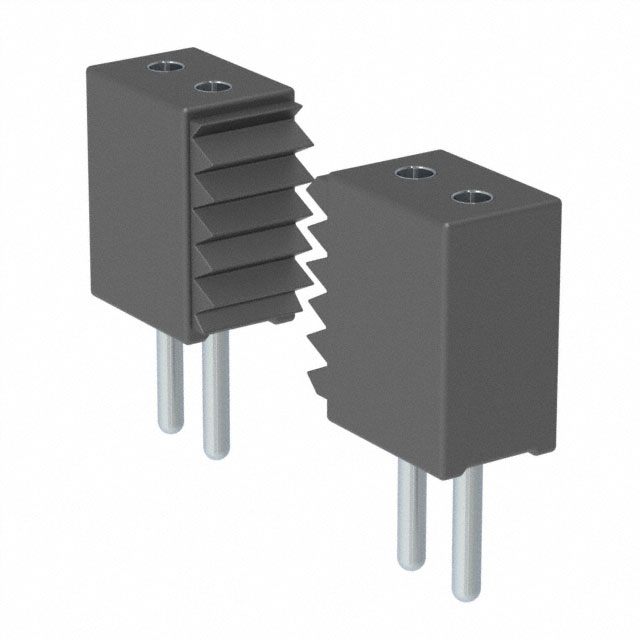

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-030-10-001000

851-99-030-10-001000概述

    Mill-Max Interconnect Socket 851-99-030-10-001000 技术手册

    产品简介


    Mill-Max公司的851-99-030-10-001000是一款直列式通孔插座,适用于连接引线直径在0.015到0.022英寸之间的元件。该产品广泛应用于电路板设计,特别是在需要高频、高电流密度的应用场合中表现出色。其插针采用铜合金材料制成,具备优良的导电性能和机械强度,确保长时间稳定可靠的工作。

    技术参数


    | 参数 | 值 |

    | 引脚间距 | 0.050 英寸 |
    | 插针材质 | 黄铜合金 (C36000) |
    | 接触体材质 | 铍青铜合金 (C17200) |
    | 环境温度范围 | -55°C 至 +125°C |
    | 最大电流容量 | 3 安培 |
    | 密度 | 0.298 磅/立方英寸 |
    | 融点 | 980°C/865°C (液固态) |
    | 电导率 | 22% IACS |
    | 绝缘材料 | 尼龙46 (Stanyl TE250F6 或 TE250F9) |

    产品特点和优势


    - 高性能接触体:插针由铍青铜合金制成,具有优异的抗疲劳性和热稳定性。
    - 适用性强:适合广泛的温度范围和电流需求。
    - 高质量绝缘材料:采用耐高温尼龙材料,确保长时间可靠运行。
    - 通过RoHS认证:符合环保标准,满足现代电子产品的要求。

    应用案例和使用建议


    - 应用案例:适用于高速数据传输系统,如计算机主板、工业自动化控制系统等。
    - 使用建议:为延长使用寿命,建议在超过150°C的应用环境中选择铍镍合金接触体。

    兼容性和支持


    - 兼容性:与多种标准电路板设计兼容,易于集成。
    - 支持服务:提供全面的技术支持和售后服务,确保客户应用顺利进行。

    常见问题与解决方案


    1. 问题:插针容易松动?
    - 解决方案:检查插针是否正确安装,如有必要,可重新压接插针。
    2. 问题:接触电阻偏高?
    - 解决方案:清洁接触面,去除氧化层,确保良好的电接触。

    总结和推荐


    Mill-Max 851-99-030-10-001000是一款设计精良的通孔插座,具备优异的机械强度和电气性能。其广泛的应用范围和可靠的性能使其成为许多工业和消费电子产品中的理想选择。我们强烈推荐使用这款产品以确保电路设计的稳定性和可靠性。

851-99-030-10-001000参数

参数
防护等级 -
针脚数 30pin
间距-配接 1.27mm
额定电流 3A
排数 1
触头镀层厚度 - 配接 2.54μm
触头镀层 - 配接 锡铅
颜色 黑色
类型 Push-Pull,Receptacle
长*宽*高 38.48mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-99-030-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-030-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-030-10-001000 851-99-030-10-001000数据手册

851-99-030-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.6489 ¥ 38.5862
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 38586.2
