316-93-122-41-006000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 22pin 3A 760nm 金 黑色 通孔安装 55.88mm(长度)*2.54mm(高度)
供应商型号: Q-316-93-122-41-006000
供应商: 期货订购
标准整包数: 1

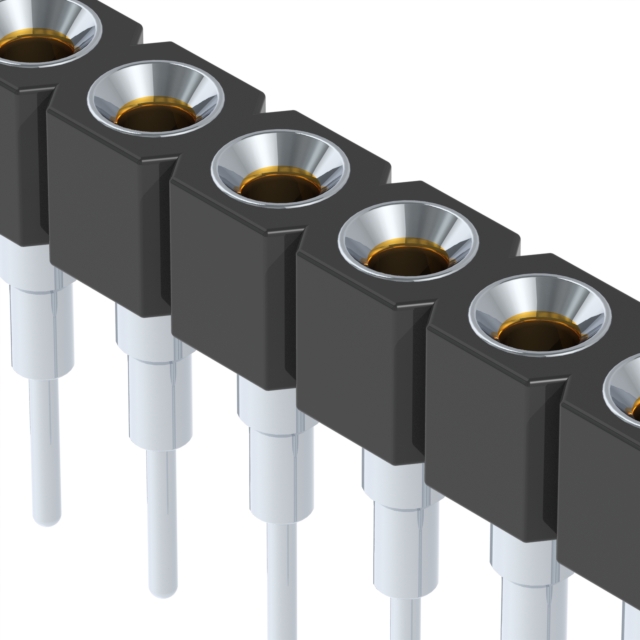

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-93-122-41-006000

316-93-122-41-006000概述


    产品简介


    Mill-Max公司生产的316-93-122-41-006000是一款插接插座(Interconnect Socket),主要用于通过孔(Through Hole)连接。该插座适用于0.015英寸至0.025英寸直径的引线,并采用直线型结构设计。它采用100网格布局,支持单排连接,且带有升高功能。产品广泛应用于工业自动化、医疗设备、通信设备等多个领域。

    技术参数


    - 插脚材质:黄铜合金(BRASS ALLOY,UNS C36000)
    - 化学成分:Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度(机械加工后):80-90 Rockwell B
    - 密度:0.307 lb/in³
    - 电导率:26% IACS
    - 熔点:900°C/885°C(液相/固相)
    - 接触簧片材质:铍铜合金(BERYLLIUM COPPER,UNS C17200)
    - 化学成分:Cu 98.1%, Be 1.9%
    - 硬度(退火状态):TD01
    - 机械寿命:≥100次
    - 密度:0.298 lb/in³
    - 电导率:22% IACS
    - 电阻:≤10毫欧
    - 工作温度范围:-55°C/+125°C
    - 熔点:980°C/865°C(液相/固相)
    - 绝缘材料:聚对苯二甲酸乙二醇酯(PCT Polyester,Thermx CG933,黑色)
    - 额定电压:100 VRMS/150 VDC
    - 绝缘电阻:≥10,000兆欧
    - 耐热等级:529°F (276°C) @ 66 psi
    - 额定电流:3安培
    - 接插次数寿命:≥100次

    产品特点和优势


    1. 高可靠性:接触簧片采用经过特殊处理的铍铜合金,保证长期使用的稳定性和机械性能。
    2. 广泛的适用性:适用于多种工业应用场景,包括但不限于工业自动化、医疗设备、通信设备等领域。
    3. 高精度制造:产品符合严格的质量标准,并通过多方面的测试,确保其性能和可靠性。
    4. 兼容性强:支持各种引线直径,能够满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    - 医疗设备:该插座可以用于医疗设备的连接系统,保障设备的可靠性和耐用性。
    - 通信设备:在通信设备中,这种插座可以帮助实现信号的稳定传输。
    使用建议
    - 在高温环境下使用时,建议采用Mill-Max提供的其他材料选项,以确保长期稳定的工作。
    - 安装时注意插脚的正确方向,确保插入顺利。

    兼容性和支持


    - 兼容性:本产品兼容各种标准引线直径,适用于多种标准插接设备。
    - 技术支持:Mill-Max提供详尽的技术文档和应用支持,以帮助客户解决问题并提升产品性能。

    常见问题与解决方案


    - 问题1:接触簧片失去弹性。
    - 解决方案:检查是否有过热现象,并考虑更换接触簧片。

    - 问题2:连接不牢固。
    - 解决方案:确保插入的方向正确,且引线尺寸符合要求。

    - 问题3:电气连接不稳定。
    - 解决方案:检查所有接触部位是否清洁无污垢,必要时重新清洁并重新安装。

    总结和推荐


    316-93-122-41-006000凭借其高可靠性和广泛的适用性,成为工业自动化、医疗设备、通信设备等多个领域的理想选择。该产品的设计充分考虑了长期稳定工作的需求,并提供了详尽的技术支持和解决方案,确保用户能够顺利部署并高效使用。总体而言,强烈推荐使用该产品,尤其适合需要高可靠性连接的应用场合。

316-93-122-41-006000参数

参数
触头镀层 - 配接
针脚数 22pin
颜色 黑色
额定电流 3A
防护等级 -
类型 Elevated Socket,Push-Pull
排数 1
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
长*宽*高 55.88mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-93-122-41-006000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-93-122-41-006000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-93-122-41-006000 316-93-122-41-006000数据手册

316-93-122-41-006000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 3.5311 ¥ 29.3085
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 29308.5
