803-93-008-61-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 2 8pin 4.5A 760nm 金 黑色 通孔安装 10.16mm(长度)*5.08mm(高度)
供应商型号: Q-803-93-008-61-001000
供应商: 期货订购
标准整包数: 50

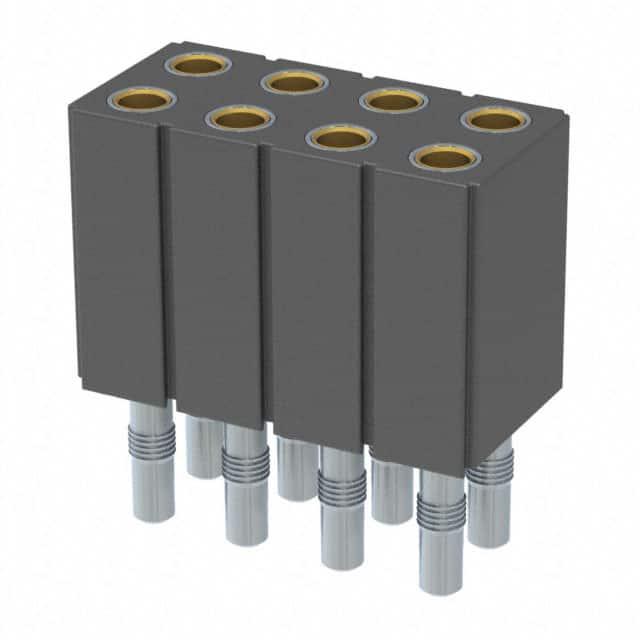

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 803-93-008-61-001000

803-93-008-61-001000概述


    产品简介


    产品类型: Interconnect Socket(连接器插座)
    主要功能: 这种连接器主要用于实现电路板上的插针和插座之间的可靠连接。它特别适用于需要高电流承载能力的应用场景。
    应用领域: 该连接器广泛应用于汽车电子、工业自动化、通信设备及消费电子产品等领域,适用于要求高性能和高可靠性的场合。

    技术参数


    - 产品编号: 803-93-008-61-001000
    - 接口类型: .100 Grid, Solderless Pressfit Socket(无铅压接式)
    - 接触类型: 双排,通孔安装
    - 接受插针尺寸: 0.025-0.037英寸方插针
    - 插针材料: 黄铜合金
    - 绝缘材料: PCT聚酯,品牌Thermx CG933,黑色
    - 额定电压: 100 VRMS/150 VDC
    - 绝缘电阻: 最小值10,000兆欧姆
    - 温度范围: -55°C 至 +125°C
    - 电流承载能力: 4.5安培
    - 热偏移温度: 276°C(66psi下)
    - 镀层:
    - 壳体电镀:200微英寸锡铅(93/7)+ 100微英寸镍
    - 内部接触电镀:30微英寸金 + 50微英寸镍

    产品特点和优势


    1. 高电流承载能力: 能够承载高达4.5安培的电流,适用于高功率应用。
    2. 优良的耐温性能: 工作温度范围宽广,从-55°C到+125°C,确保在极端环境下稳定运行。
    3. 机械寿命长: 经过至少100个循环的测试,证明了其长期可靠性。
    4. 优异的电气性能: 具有较高的电气导电率和较低的电阻,确保信号传输的稳定性和低损耗。
    5. 兼容多种环境: 材料选择考虑到了不同环境条件下的使用需求,如高温焊接过程。

    应用案例和使用建议


    该连接器被广泛用于汽车电子系统中控制模块间的连接。例如,在发动机管理系统中,多个控制单元之间通过该连接器进行高效可靠的信号传输。此外,它也适用于医疗设备、航空航天和工业控制系统中,这些领域对连接器的性能有着严格的要求。
    使用建议:
    - 确保在焊接过程中温度不超过230°C,以防止损害绝缘材料。
    - 定期检查连接部位的稳固性,尤其是在长期高温环境下使用时。

    兼容性和支持


    该产品与其他采用相同规格的电路板兼容。制造商提供了详尽的技术文档和支持服务,用户可以访问官方网站获取更多技术支持。

    常见问题与解决方案


    1. 问:如何确保插针的牢固度?
    - 答:定期检查插针是否有松动,若发现松动可重新插入并确保稳固。必要时更换插针。
    2. 问:在什么情况下应考虑更换连接器?
    - 答:当插针频繁出现故障或者导电性能下降时,应考虑更换连接器。
    3. 问:插针的使用寿命有多长?
    - 答:根据制造商提供的数据,插针经受至少100次循环的寿命测试。实际使用寿命取决于使用环境和频率。

    总结和推荐


    综上所述,这款Mill-Max生产的Interconnect Socket具有出色的电气性能和耐用性,特别适合需要高电流承载能力和可靠连接的应用场合。其优秀的耐温性能和机械寿命使其能够在恶劣环境中稳定运行。尽管价格可能略高于同类产品,但考虑到其卓越的表现,推荐给那些追求高质量连接解决方案的专业用户。

803-93-008-61-001000参数

参数
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 4.5A
针脚数 8pin
间距-配接 2.54mm
类型 Push-Pull,Receptacle
触头镀层 - 配接
防护等级 -
排数 2
长*宽*高 10.16mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

803-93-008-61-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

803-93-008-61-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 803-93-008-61-001000 803-93-008-61-001000数据手册

803-93-008-61-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
