首页  >  产品百科  >  917-43-103-41-005000

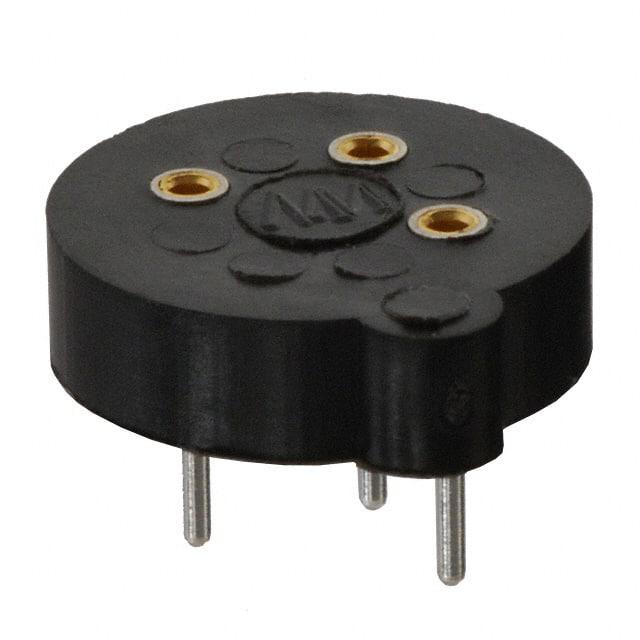

917-43-103-41-005000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn Transistor Socket SKT 3 POS Solder ST Thru-Hole Bulk
供应商型号: 2840896
供应商: 海外现货
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 917-43-103-41-005000

917-43-103-41-005000概述


    产品简介


    Transistor Socket 917-91-103-41-005000 是一款适用于晶体管的插座,设计用于通过引脚连接并固定晶体管。该产品采用焊尾设计,适合穿孔安装。能够接受直径在0.015到0.025英寸之间的引脚。其主要材料为铍铜合金(C17200),这是一种高强度、高导电性的材料,常用于需要长期可靠性的应用场合。

    技术参数


    - 型号编号: 917-91-103-41-005000
    - 引脚数量: 3
    - 包装方式: 管装,每管50个
    - 额定电流: 3安培
    - 接触材料: 铍铜合金(C17200)
    - 接触尺寸: #30标准四指接触
    - 外壳镀层: 200微英寸锡铅(93/7)+ 100微英寸镍
    - 内接触镀层: 10微英寸金 + 50微英寸镍
    - 引脚材料: 黄铜合金(C36000)
    - 绝缘材料: PCT聚酯(Thermx CG933,黑色)
    - 额定电压: 100 VRMS / 150 VDC
    - 绝缘电阻: 最小10,000兆欧姆
    - 热变形温度: 529°F (276°C) @ 66 psi (ASTM D 648)
    - 介电强度: 最小1000 VRMS (700 VRMS对于系列117收缩DIP)
    - 工作温度范围: -55°C / +125°C

    产品特点和优势


    - 高可靠性: 该产品采用铍铜合金制造,具有高硬度和良好的弹性,即使在高温条件下也能保持良好的性能。
    - 兼容性强: 该产品能承受从低温到高温的宽温度范围,适用于多种恶劣环境。
    - 耐腐蚀性: 锡铅镀层加上镍基底层,确保了产品在潮湿和腐蚀性环境中长时间使用的可靠性。
    - 高电气性能: 接触电阻低,电气导通性能优异,确保了电流传输的稳定性和高效性。
    - 机械寿命长: 能经受100次以上的插入和拔出循环,保证了长期使用的稳定性。

    应用案例和使用建议


    应用案例: 本产品广泛应用于消费电子、工业控制、汽车电子等领域,特别适合需要高可靠性连接的场合。例如,在汽车电子系统中,可以用来固定和保护晶体管。
    使用建议:
    1. 温度管理: 在高温环境下使用时,需要注意温度对弹簧性能的影响。BeCu合金虽然能够承受连续使用温度高达150°C,但在更高温度下仍需谨慎使用,或者考虑使用更耐高温的材料如铍镍合金。
    2. 装配注意事项: 在焊接过程中要避免过度加热,以免损坏插座的电气特性。可以选择合适的焊料,同时严格控制焊接温度和时间。
    3. 维护与检查: 定期检查插座的电气接触状态,确保连接可靠。如果发现异常,及时更换以避免影响整个系统的性能。

    兼容性和支持


    该产品与各种标准晶体管兼容,可以通过焊接方式与电路板集成。供应商提供相应的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插座电气性能不稳定 | 检查插针和插座的接触情况,确保清洁无氧化;适当调整焊接温度和时间。 |
    | 插座在高温环境下失效 | 更换为适合高温环境的材料,如铍镍合金。 |
    | 插座无法插入晶体管引脚 | 检查引脚尺寸是否符合要求,必要时调整引脚或插座。 |

    总结和推荐


    总的来说,这款晶体管插座在材料选择、电气性能和机械性能方面表现出色,是一款高性能、高可靠性的产品。它不仅适用于各种苛刻环境下的应用,还提供了良好的维护和支持服务。因此,我强烈推荐这款产品给那些追求高可靠性连接需求的用户。

917-43-103-41-005000参数

参数
长*宽*高 10.01mm(长度)*10.01mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

917-43-103-41-005000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

917-43-103-41-005000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 917-43-103-41-005000 917-43-103-41-005000数据手册

917-43-103-41-005000封装设计

查看详情并下载
Symbol
Footprint
3D Model
