851-93-027-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 27pin 3A 760nm 金 黑色 通孔安装 34.67mm(长度)*2.2mm(高度)
供应商型号: Q-851-93-027-10-001000
供应商: 期货订购
标准整包数: 15

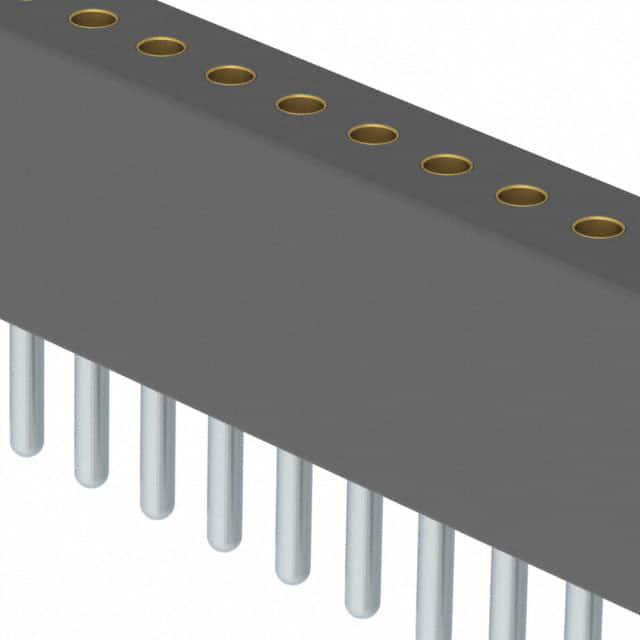

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-93-027-10-001000

851-93-027-10-001000概述


    产品简介


    Interconnect Socket (型号:851-93-027-10-001000) 是一款适用于电子设备连接的插接件。该产品采用直角插座设计,适用于单排安装,并支持通过孔式(Through Hole)焊接方式固定在电路板上。这款插接件能够接受直径为0.015到0.022英寸的引线,适用范围广泛。产品符合RoHS标准,确保无铅环保。

    技术参数


    - 连接器类型: 直角插座,单排设计
    - 固定方式: 通孔安装
    - 兼容引线直径: 0.015 - 0.022英寸
    - 接触件类型: #11 标准三爪接触件
    - 电流承载能力: 3安培
    - 内接触件镀层: 30微英寸金覆盖50微英寸镍
    - 外壳镀层: 200微英寸锡铅(93/7比例)覆盖100微英寸镍
    - 接触材料: 铍铜合金 172(UNS C17200),化学成分:Cu 98.1%, Be 1.9%
    - 温度范围: -55°C / +125°C
    - 熔点: 980°C(液相)/ 865°C(固相)
    - 应力松弛: 1000小时 @ 100°C 时应力保持96%,@ 200°C 时保持70%
    - 机械寿命: 至少100个周期
    - 电阻: 最大10毫欧姆
    - 绝缘体材料: 尼龙46(Stanyl TE250F6 {30% 玻璃} 或 TE250F9 {45% 玻璃},黑色)
    - 绝缘体耐热温度: 554°F (290°C) @ 264 psi

    产品特点和优势


    Interconnect Socket的主要特点是采用了高品质的铍铜合金,具有出色的导电性能和机械稳定性。其高电流承载能力和宽泛的工作温度范围,使得它在各种恶劣环境下依然表现优异。该产品具备高强度和抗应力松弛特性,能够保证长期稳定的工作。独特的三爪接触设计可以有效减少接触电阻,提高连接可靠性。

    应用案例和使用建议


    这款插接件适合用于要求高性能和高可靠性的电子设备,例如工业控制设备、通信设备和汽车电子系统。对于需要频繁插拔操作的应用场合,其高强度和长寿命特性使其成为首选。根据手册中的使用指南,在焊接过程中需要注意温度控制,以避免对塑料绝缘体造成损害。

    兼容性和支持


    此产品可与其他符合标准的引线兼容,并且与当前主流的电路板和电子设备具有良好的兼容性。制造商提供了详细的技术支持和维护服务,包括产品测试报告和技术咨询。

    常见问题与解决方案


    - 问题: 插接件在高频使用后出现接触不良现象。
    - 解决方案: 检查是否有松动或腐蚀的情况,必要时更换新的插接件。
    - 问题: 连接不牢固。
    - 解决方案: 确保焊接过程中的焊接质量,必要时重新焊接。

    总结和推荐


    Interconnect Socket (型号:851-93-027-10-001000) 在性能和可靠性方面表现出色,尤其适合于需要高强度、抗应力松弛和高导电性能的应用场景。产品设计精良,材料选择优质,能够满足绝大多数工业和商业应用的需求。强烈推荐使用该产品,特别是在对连接器品质要求较高的环境中。

851-93-027-10-001000参数

参数
颜色 黑色
触头镀层厚度 - 配接 760nm
间距-配接 1.27mm
额定电流 3A
排数 1
类型 Push-Pull,Receptacle
触头镀层 - 配接
防护等级 -
针脚数 27pin
长*宽*高 34.67mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

851-93-027-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-93-027-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-93-027-10-001000 851-93-027-10-001000数据手册

851-93-027-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.642 ¥ 38.529
库存: 1500
起订量: 1005 增量: 15
交货地:
最小起订量为:1000
合计: ¥ 38529
