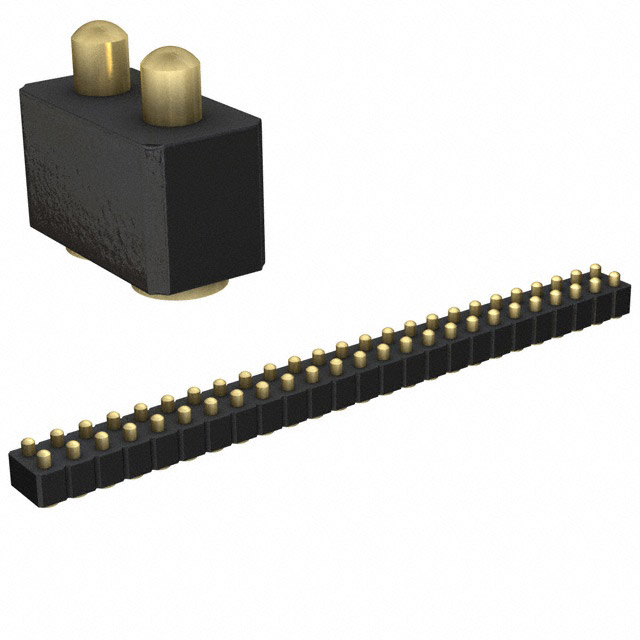

813-22-050-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 50 铜合金 510nm 金 贴片安装 63.5mm(长度)*5.08mm(高度)
供应商型号: Q-813-22-050-30-001101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 813-22-050-30-001101

813-22-050-30-001101概述

    弹簧加载连接器产品概述

    产品简介


    弹簧加载连接器是一种精密的电子元器件,广泛应用于工业自动化、通信设备、计算机硬件等领域。其核心优势在于能够提供稳定的电接触,同时具有较高的耐用性和灵活性。本文所涉及的系列产品包括Mill-Max制造的系列810、811、812、813、814及819、820等,其主要特点为采用机械加工的铜合金基座和镀金设计,支持表面贴装技术(SMT),并提供多种规格以满足不同应用场景的需求。

    技术参数


    以下是各系列产品的技术规格和关键性能指标:
    | 参数 | 系列810 | 系列811/813 | 系列812/814 | 系列819/820 |

    | 材料 | 铜合金镀金 | 铜合金镀金 | 铜合金镀金 | 铜合金镀金 |
    | 弹簧材质 | 铍铜镀金 | 铍铜镀金 | 铍铜镀金 | 铍铜镀金 |
    | 绝缘体材料 | 高温热塑性塑料 | 高温热塑性塑料 | 高温热塑性塑料 | 高温热塑性塑料 |
    | 初始弹力(克) | 25 | 25 | 25 | 25 |
    | 最大行程 | 0.090" | 0.055" | 0.055" | 0.090" |
    | 额定电压 | 100Vrms/150Vdc | 100Vrms/150Vdc | 100Vrms/150Vdc | 100Vrms/150Vdc |
    | 电流能力 | 2A连续,3A峰值 | 2A连续,3A峰值 | 2A连续,3A峰值 | 2A连续,3A峰值 |
    | 使用寿命 | 1,000,000次循环 | 1,000,000次循环 | 1,000,000次循环 | 1,000,000次循环 |

    产品特点和优势


    1. 高可靠性:所有系列均通过1百万次循环测试,确保长期稳定运行。
    2. 模块化设计:可根据需求选择单行或双行配置,并支持多种高度规格。
    3. 兼容性强:与主流电路板贴装工艺完全兼容,适合大批量生产。
    4. 低阻抗特性:接触电阻小于20mΩ,保证高效能电力传输。
    5. 宽温度适应性:采用UL94 V-0级耐高温材料,适合严苛环境下的应用。

    应用案例和使用建议


    弹簧加载连接器广泛应用于工业控制、医疗设备、通信基站等领域。例如,在机器人关节处使用时,可以显著提升信号传输稳定性;在车载设备中则可用于提高电磁兼容性。以下是一些建议:
    - 使用前需确认目标板的焊盘尺寸与产品匹配;
    - 避免超过规定的弯曲角度,以免影响性能;
    - 在高速信号传输场景下,建议结合屏蔽措施使用。

    兼容性和支持


    Mill-Max公司提供全面的技术支持服务,涵盖产品选型指导、定制开发以及售后维护等环节。此外,所有系列均已符合RoHS标准,并通过CE认证。这些连接器可与市面上主流的载带包装系统(如EIA-481规范)无缝集成。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查焊接质量或调整初始高度 |
    | 力度不足 | 更换更高强度的弹簧 |
    | 长时间使用后接触力下降 | 定期清洁触点 |

    总结和推荐


    Mill-Max生产的弹簧加载连接器凭借卓越的设计和严格的制造工艺,成为高端电子设备的理想选择。无论是高频率信号传输还是大电流供电需求,该系列产品都能提供可靠保障。因此,我们强烈推荐此款连接器用于需要高性能、高稳定性的应用场景。

813-22-050-30-001101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 50
长*宽*高 63.5mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装
