824-22-006-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 6 铍 510nm 金 焊接安装,通孔安装 15.24mm(长度)
供应商型号: 575-8242200600001000
供应商: Mouser
标准整包数: 1

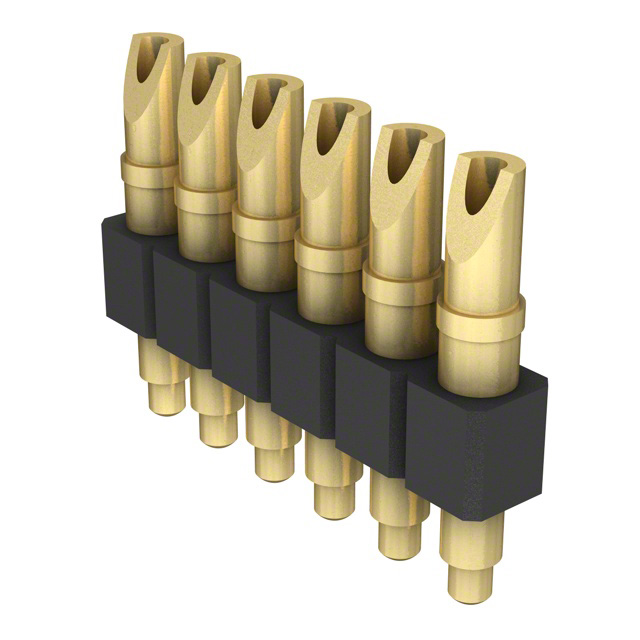

MILL-MAX 矩形连接器 - 弹簧式 824-22-006-00-001000

824-22-006-00-001000概述


    产品简介


    Mill-Max公司生产的型号为824-22-006-00-001000的互连SLC(Surface Mount Compression)连接器是一款弹簧加载式垂直安装焊杯尾部单排连接器。这类连接器常用于各类需要高可靠性电气连接的应用场合,如通信设备、计算机系统及医疗设备等。

    技术参数


    - 型号: 824-22-006-00-001000
    - 引脚数量: 6
    - 镀层:
    - 外壳:20微英寸金镀层,底层100微英寸镍镀层
    - 内部弹簧:10微英寸金镀层
    - 材料:
    - 引脚材料:黄铜合金(Cu 61.5%, Zn 35.4%, Pb 3.1%),具有良好的机械强度和导电性
    - 绝缘体材料:Stanyl TE250-F6或F9(30%或45%玻璃填充),耐高温
    - 电气特性:
    - 热变形温度:290°C(264psi)
    - 包装:
    - 单独提供引脚
    - 认证:
    - RoHS合规
    - 符合REACH法规

    产品特点和优势


    这款Mill-Max互连SLC连接器具备多项独特功能和优势:
    - 高可靠性和稳定性:采用高品质材料及精密制造工艺,确保连接器在各种复杂环境下保持优异的电气性能。
    - 易于焊接:焊杯尾部设计方便焊接,且镀金层提高了焊点的可靠性和耐用性。
    - 环境适应性强:绝缘体材料具有高热变形温度,适用于多种高温工作环境。
    - RoHS合规:符合欧盟关于有害物质的限制指令,适合在全球范围内销售和使用。

    应用案例和使用建议


    该款连接器适用于多种应用场景,如电信设备中的电路板连接,计算机主板上的信号传输接口等。在实际使用中,应注意以下几点:
    - 在进行焊接操作时,确保焊接温度不超过材料的热变形温度(290°C),以避免损坏绝缘体。
    - 使用过程中应定期检查连接器状态,确保无物理损伤或腐蚀,以维持其长期稳定性能。

    兼容性和支持


    此款连接器与其他电子元器件具有良好兼容性,可广泛应用于不同类型的电路板设计中。Mill-Max公司提供全面的技术支持服务,包括产品选型指导、安装说明以及售后咨询等,以确保客户能够顺利使用并发挥产品最佳性能。

    常见问题与解决方案


    - 问题: 连接器引脚焊接后容易脱落。
    - 解决方案: 检查焊接温度是否超过290°C,确保正确使用专用助焊剂,并确保焊接时间适当。

    - 问题: 长期使用后发现连接不稳定。
    - 解决方案: 定期清洁连接器,确保无灰尘或杂质影响接触质量;如有必要,重新涂覆润滑剂以改善导电性。

    总结和推荐


    综上所述,Mill-Max公司的824-22-006-00-001000型SLC连接器凭借其卓越的性能、广泛的适用范围及可靠的质量保证,在电子元器件市场中表现出色。推荐对于寻求高性能、高可靠性连接解决方案的专业人士使用本产品。

824-22-006-00-001000参数

参数
触头数量 6
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
触头镀层
长*宽*高 15.24mm(长度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装,管装

824-22-006-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

824-22-006-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 824-22-006-00-001000 824-22-006-00-001000数据手册

824-22-006-00-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3945 ¥ 62.4835
10+ $ 6.402 ¥ 54.0969
25+ $ 6.2748 ¥ 53.0221
100+ $ 5.4864 ¥ 46.3601
264+ $ 4.8384 ¥ 40.8845
库存: 215
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.48
