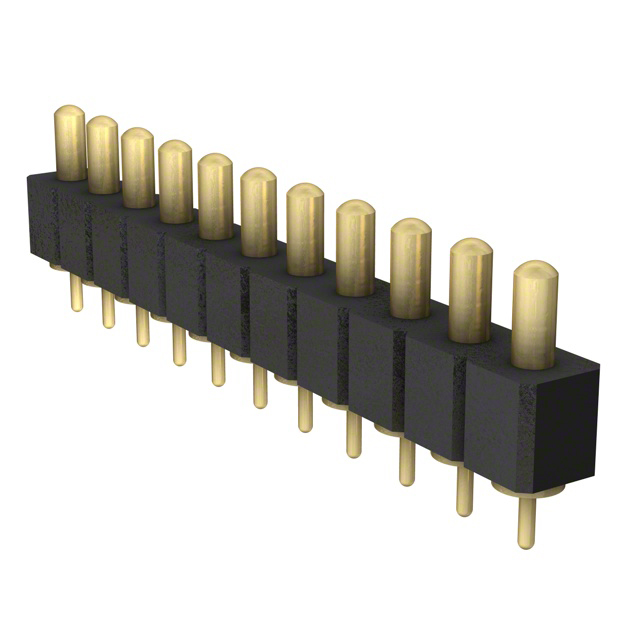

821-22-011-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 11 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-011-10-004101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-011-10-004101

821-22-011-10-004101概述

    Spring-Loaded Connectors 技术手册解析

    产品简介


    Mill-Max制造公司生产的Spring-Loaded Connectors(弹簧加载连接器)是一种高可靠性连接解决方案。这种连接器采用弹簧设计,适用于各种应用场合。它们主要用于实现信号传输和电源传输,特别适合在要求高频连接和长寿命的应用中使用。

    技术参数


    | 参数 | 描述 |

    | 联系数 | 单排系列821(02-64),双排系列823(04-72) |
    | 接触方式 | 可选0-4号接触方式 |
    | 材料 | 接触针和底座:铜合金镀20μ”金,100μ”镍
    弹簧:铍铜镀10μ”金
    绝缘体:高温热塑塑料,UL94 V-0级 |
    | 机械参数 | 初始高度(A):.137~.236英寸,最大行程(B):.039~.055英寸 |
    | 电气参数 | 电压等级:100Vrms/150Vdc
    电流等级:连续2A,峰值3A每接点
    接触电阻:最大20mΩ
    绝缘电阻:最小10,000兆欧
    耐压强度:最小700Vrms
    电容:最大1pF |
    | 寿命 | 最多可达1,000,000次循环 |
    | 温度范围 | 未提及具体温度范围,但符合RoHS-2标准 |

    产品特点和优势


    - 精准加工:弹簧加载连接器使用精密加工的柱塞和基座,以及金镀层部件,确保高达1,000,000次插拔周期的耐用性。
    - 低阻力高电流:每个接点可承载连续2A的电流和3A的峰值电流,具有较低的接触电阻,确保高效传输。
    - 温度适应性:高耐温绝缘材料适用于表面贴装工艺,提高了连接器的实用性和适用范围。
    - 灵活的安装方式:接触件可手动放置到电路板上的钻孔内,适用于手动、波峰焊或回流焊接。

    应用案例和使用建议


    这些连接器在需要频繁插拔、高频率操作的环境中表现优异。例如,在需要高数据传输速率和耐用性的自动化设备或测试设备中,它们可以作为可靠的连接解决方案。此外,由于其低接触电阻和高电流能力,它们非常适合需要快速、稳定电源供应的场合。
    使用建议:
    - 在高温环境下使用时,确保电路板设计能够适应额外的热应力。
    - 安装时应遵循制造商提供的指南,以保证最佳的电气和机械性能。

    兼容性和支持


    - 821和823系列连接器均设计用于手工放置于电路板上,且适用于表面贴装工艺。
    - 供应商Mouser Electronics提供全面的技术支持和库存管理服务,帮助客户轻松采购和使用这些产品。

    常见问题与解决方案


    1. 问题:在焊接过程中出现连接松动。
    解决方案:确认焊接温度和时间适当,确保焊料充分渗透并固化。
    2. 问题:接触电阻不稳定。
    解决方案:检查接触部位是否有氧化或污染,必要时清洁后再进行安装。
    3. 问题:无法达到预期的使用寿命。
    解决方案:检查负载情况,确保不超过额定值,同时确认正确安装和维护。

    总结和推荐


    Spring-Loaded Connectors是设计精良、用途广泛的产品,特别适用于需要高可靠性和频繁插拔的应用。它们具备优良的电气特性和机械寿命,能够满足严格的工业标准。虽然价格可能稍高于同类产品,但考虑到其卓越的性能和较长的使用寿命,性价比非常出色。因此,强烈推荐使用这些连接器,特别是对于那些重视质量和长期可靠性需求的项目。

821-22-011-10-004101参数

参数
触头镀层
触头数量 11
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-011-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-011-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-011-10-004101 821-22-011-10-004101数据手册

821-22-011-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.3298 ¥ 35.9369
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 35936.9
直接购买
加入购物车
