111-93-320-41-001000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn DIP Socket SKT 20 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号: 575-993320
供应商: Mouser
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 111-93-320-41-001000

111-93-320-41-001000概述


    产品简介

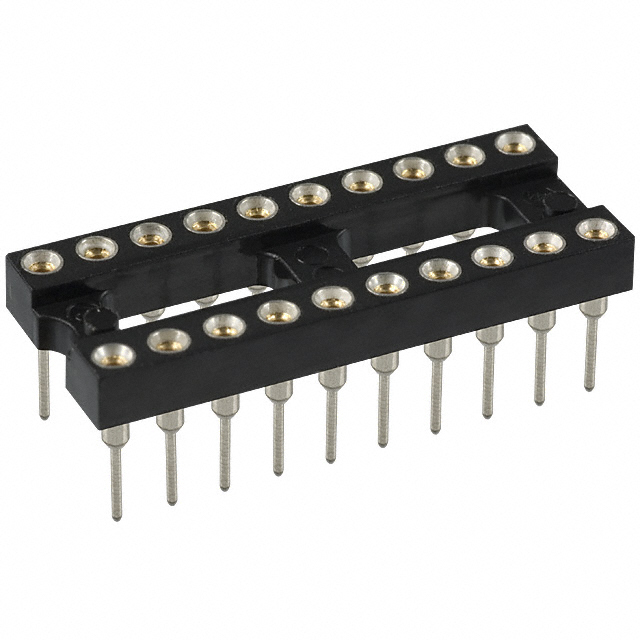

    Mill-Max 111-93-320-41-001000是一款DIP插座,主要用于将DIP(双列直插)封装的集成电路或分立器件固定在电路板上。该插座采用焊锡尾设计,具有长焊锡尾(0.170英寸),能够通过焊接固定到电路板上。该产品采用开放式框架设计,提供通孔安装方式。主要应用于电子设备、工业自动化控制和通信系统等领域。

    技术参数


    - 型号: 111-93-320-41-001000
    - 脚数: 20针
    - 外形尺寸: A=1.0英寸, B=0.3英寸, C=0.4英寸
    - 包装: 每管20个
    - 接点材料: 接触用材料为标准4指接触#30,额定电流3安培
    - 接触合金: 硬度范围36-43HRC,密度0.298磅/立方英寸
    - 接触合金: BeCu(铍铜)172合金(UNS C17200),符合ASTM B 194标准
    - 操作温度范围: -55°C至+125°C
    - 绝缘材料: 聚酯(热固型CG933,黑色)
    - 额定电压: 100VRMS/150VDC
    - 绝缘电阻: ≥10,000兆欧姆
    - 介电强度: ≥1000VRMS(系列117收缩DIP时为≥700VRMS)

    产品特点和优势


    1. 高可靠性: 接触合金采用BeCu(铍铜)172合金,具备优异的机械和电气性能,能够在宽泛的操作温度范围内保持稳定的电气性能。
    2. 易于焊接: 长焊锡尾设计方便进行焊接操作,确保可靠的电气连接。
    3. 优良的绝缘性能: 使用的聚酯材料具备较高的介电强度和绝缘电阻,保证良好的电气隔离。
    4. 长寿命: 经过热处理后的BeCu合金具备较长的机械寿命,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    该产品广泛应用于各种电子设备,如计算机主板、工业控制器、通信模块等。例如,在计算机主板中用于安装CPU或其他重要IC芯片。
    使用建议
    1. 焊接前准备: 确保焊接环境清洁,防止灰尘和杂质影响焊接质量。
    2. 焊接温度控制: 注意焊接温度不要过高,以免损坏插座内的材料。
    3. 安装位置: 安装时确保插座稳固,避免长时间使用过程中出现松动。

    兼容性和支持


    - 兼容性: 该产品可以与所有标准的DIP封装集成电路和分立器件配合使用。
    - 技术支持: Mill-Max提供全面的技术支持服务,包括产品咨询、故障排查和售后维护等。

    常见问题与解决方案


    1. 问题: 插座无法稳定焊接在电路板上。
    - 解决方案: 确认焊接环境清洁,并适当调整焊接温度和时间。

    2. 问题: 插座接触不良导致信号传输不稳定。
    - 解决方案: 检查焊接质量和接触件是否正确安装,必要时重新焊接或更换新件。

    总结和推荐


    Mill-Max 111-93-320-41-001000是一款高性能的DIP插座,具备出色的电气性能和机械稳定性。它在各种电子设备中的广泛应用证明了其可靠性和耐用性。对于需要高质量电气连接的应用场景,我们强烈推荐使用此产品。

111-93-320-41-001000参数

参数
长*宽*高 25.4mm*10.16mm*10.16mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

111-93-320-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

111-93-320-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 111-93-320-41-001000 111-93-320-41-001000数据手册

111-93-320-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.91 ¥ 33.0395
10+ $ 2.871 ¥ 24.26
20+ $ 2.596 ¥ 21.9362
100+ $ 2.43 ¥ 20.5335
260+ $ 2.2356 ¥ 18.8908
500+ $ 2.106 ¥ 17.7957
1000+ $ 1.932 ¥ 16.3254
2500+ $ 1.89 ¥ 15.9705
库存: 198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.03
直接购买
加入购物车
