853-43-012-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 12pin 3A 760nm 金 黑色 通孔安装 8mm(长度)*3.05mm(高度)
供应商型号: Q-853-43-012-10-011000
供应商: 期货订购
标准整包数: 1

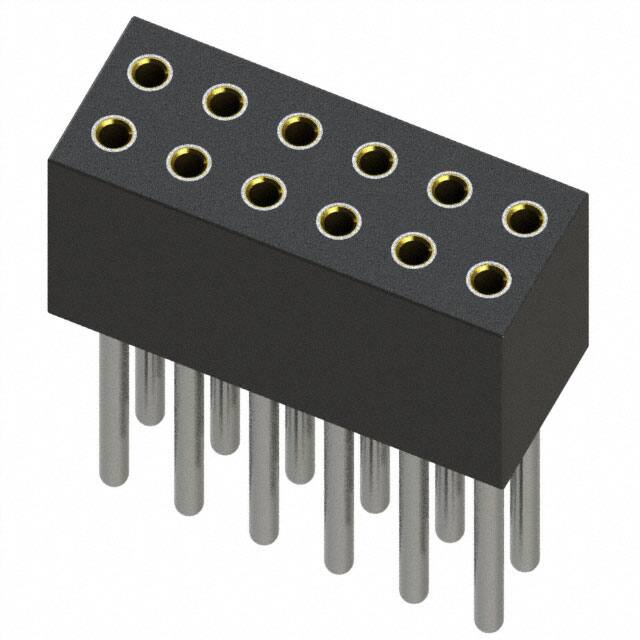

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-43-012-10-011000

853-43-012-10-011000概述

    Mill-Max Interconnects: Series 850, 851, 852, 853
    Mill-Max Manufacturing Corporation is a renowned provider of precision interconnect solutions, known for their high-quality and reliable electronic components. This article delves into the technical specifications, unique features, and practical applications of their Series 850, 851, 852, and 853 interconnect systems.

    1. 产品简介


    产品类型:
    - 系列 850, 851, 852, 和 853 的单排和双排互连组件具有 0.050 英寸的针间距,允许板堆叠低至 0.248 英寸。
    - 针头具有 0.016 英寸直径的针(型号 4006-0)。
    主要功能:
    - 这些互连组件适用于各种电子设备和系统的连接,提供高可靠性、稳定的电气连接。
    - 支持板堆叠,可以灵活应用于不同的设计需求。
    应用领域:
    - 适用于工业自动化、医疗设备、通信设备、计算机系统等多个领域的电子设备。

    2. 技术参数


    规格与性能:
    - 针间距: 0.050 英寸
    - 最小板堆叠高度: 0.248 英寸
    - 针直径: 0.016 英寸
    - 插拔寿命: 高达 500 次
    电气特性:
    - 电流承载能力: 3 安培(适用于型号 MM#0467 和 MM#4890 接收器)
    - 接触件材料: Hi-Rel, 3-指铍铜 #11
    - 接触直径范围: 支持针直径 0.015 英寸到 0.020 英寸
    工作环境:
    - 温度范围: 适用所有焊接操作的高温热塑性绝缘体

    3. 产品特点和优势


    - 高可靠性: 系列 850, 851, 852, 和 853 的设计提供了优异的机械和电气性能,确保长期稳定运行。
    - 易于安装: 板堆叠功能简化了复杂电路的设计和组装过程。
    - 广泛的应用: 可以灵活应用于多种电子设备和系统,提高设计灵活性。
    - 高电流承载能力: 能够处理高达 3 安培的电流,满足高性能需求。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化: 系统内不同模块之间的连接。
    - 医疗设备: 精密仪器内部的信号传输。
    - 通信设备: 设备内部板卡之间的高速数据传输。
    使用建议:
    - 在选择具体型号时,根据所需连接的电路和预期的工作环境进行仔细考虑。
    - 确保在焊接过程中采用合适的工艺以避免对互连组件造成损害。

    5. 兼容性和支持


    兼容性:
    - 这些互连组件可以与各种标准的 PCB 板卡和其他电子元器件兼容,便于集成到不同的设计中。
    支持和维护:
    - Mill-Max 提供详尽的技术文档和客户支持,确保用户能够轻松获取所需的帮助和资源。

    6. 常见问题与解决方案


    问题 1: 插头和插座无法正常对接。
    解决方案: 确认插头和插座的针数和布局一致,检查是否有变形或损坏的针脚。
    问题 2: 电流承载能力不足。
    解决方案: 更换为电流承载能力更高的型号,如 MM#0467 或 MM#4890。
    问题 3: 焊接过程中出现焊接不良。
    解决方案: 确保焊接过程中的温度和时间控制得当,避免过度加热导致损坏。

    7. 总结和推荐


    总体而言,Mill-Max 的 Series 850, 851, 852, 和 853 互连组件具备出色的电气性能和高可靠性,非常适合于需要高电流承载能力和机械强度的应用场景。它们的广泛兼容性和简便的安装特性使其成为众多电子设备的理想选择。因此,我们强烈推荐这些互连组件用于各种工业、医疗和通信设备的开发项目中。

853-43-012-10-011000参数

参数
额定电流 3A
类型 Push-Pull,Receptacle
颜色 黑色
触头镀层厚度 - 配接 760nm
针脚数 12pin
触头镀层 - 配接
排数 2
间距-配接 1.27mm
防护等级 -
长*宽*高 8mm(长度)*3.05mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

853-43-012-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-43-012-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-43-012-10-011000 853-43-012-10-011000数据手册

853-43-012-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
