851-43-025-10-021000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 25pin 3A 760nm 金 黑色 通孔安装 32.13mm(长度)*2.2mm(高度)
供应商型号: Q-851-43-025-10-021000
供应商: 期货订购
标准整包数: 16

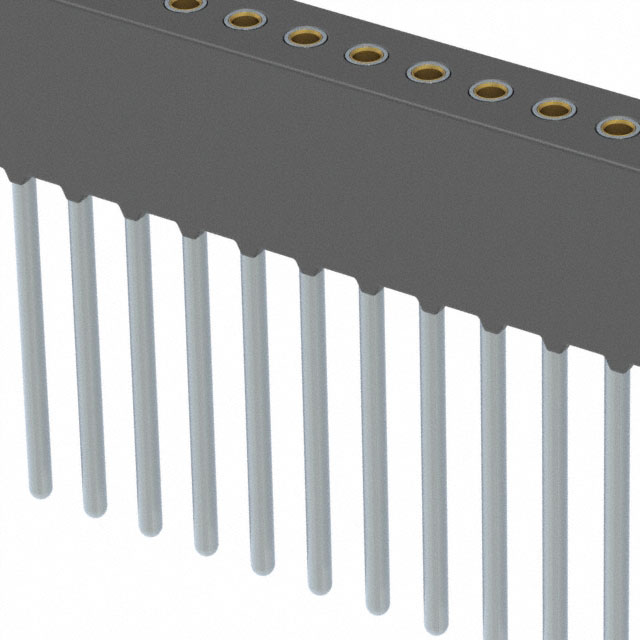

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-43-025-10-021000

851-43-025-10-021000概述


    产品简介


    产品名称:互连插座(Interconnect Socket)
    产品类型:插针连接器
    主要功能:该互连插座设计用于实现导线与电路板之间的可靠连接。它通过弹簧式的接触设计提供高可靠性连接,并且能够接受直径为0.015至0.022英寸的导线。
    应用领域:广泛应用于计算机、通信设备、工业自动化系统等领域,特别是在需要高可靠性连接的应用中表现出色。

    技术参数


    - 接点数量:25个
    - 引脚间距:0.050英寸
    - 电流承载能力:3安培
    - 引脚材料:黄铜合金
    - 外壳电镀:200微英寸(µ")雾面锡(过100微英寸镍)
    - 内部接触电镀:30微英寸金(过50微英寸镍)
    - 工作温度范围:-55°C至+125°C
    - 最大电阻:10毫欧
    - 接触材料:铍铜合金172 (UNS C17200),符合ASTM B 194标准
    - 熔点:液相/固相:980°C/865°C
    - 绝缘体材料:聚酰胺46(Stanyl TE250F6 {30%玻璃} 或 TE250F9 {45%玻璃},黑色)
    - 耐热温度:554°F (290°C) @ 264 psi
    - 环保合规性:RoHS和REACH认证
    - 无冲突矿产:确保使用来自冲突自由地区的锡和金

    产品特点和优势


    - 可靠性高:铍铜合金作为接触材料提供了出色的机械寿命和稳定性。
    - 耐温性强:能够在极端温度环境下保持稳定的电气和机械性能。
    - 电气性能优秀:低电阻和良好的导电率使其在高压环境中也能保持稳定运行。
    - 环保:完全符合RoHS和REACH指令,确保无有害物质。
    - 兼容性好:适合与多种不同类型的电气设备和组件搭配使用。

    应用案例和使用建议


    应用案例:该互连插座常用于工业自动化设备、服务器主板、计算机扩展卡以及其他需要高密度连接的应用场景中。
    使用建议:
    - 确保插入的导线直径在0.015至0.022英寸范围内,以保证最佳的电气连接。
    - 在焊接过程中注意温度控制,避免超过材料的耐热温度。
    - 定期检查连接点是否有磨损或腐蚀现象,及时更换老化部件。

    兼容性和支持


    该产品具有较好的兼容性,可与其他标准尺寸的引脚配合使用。供应商提供详尽的技术支持,包括安装指导、故障排查等服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入导线时接触不良 | 检查导线直径是否合适,确保导线已经正确插入。 |
    | 连接处出现氧化 | 使用专用清洁剂清理接触面,确保表面清洁干燥。 |
    | 焊接时出现虚焊 | 调整焊接温度和时间,确保焊点充分熔合。 |

    总结和推荐


    综合评估:该互连插座在材料选择、电气性能和环境适应性方面表现出色,适用于各种工业和消费电子产品。特别是其耐高温和高可靠性的特点,使其成为许多关键应用中的理想选择。
    推荐使用:强烈推荐用于需要高可靠性连接的应用场合,特别是在工业自动化、电信设备和高端计算设备中。对于对电气性能要求严格的项目,该产品是一个极佳的选择。

851-43-025-10-021000参数

参数
额定电流 3A
类型 Push-Pull,Receptacle
触头镀层 - 配接
颜色 黑色
针脚数 25pin
排数 1
触头镀层厚度 - 配接 760nm
防护等级 -
间距-配接 1.27mm
长*宽*高 32.13mm(长度)*2.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

851-43-025-10-021000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-43-025-10-021000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-43-025-10-021000 851-43-025-10-021000数据手册

851-43-025-10-021000封装设计

查看详情并下载
Symbol
Footprint
3D Model
