821-22-052-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 52 铜合金 510nm 金 通孔安装 132.08mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-052-10-004101
供应商: 期货订购
标准整包数: 1

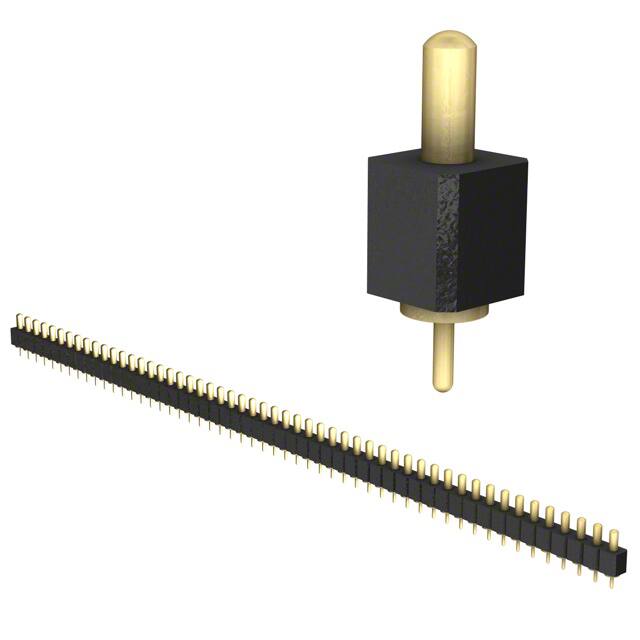

MILL-MAX 矩形连接器 - 弹簧式 821-22-052-10-004101

821-22-052-10-004101概述

    # 弹簧加载连接器技术手册

    产品简介


    弹簧加载连接器是专为高可靠性和耐用性设计的一种高性能连接器,适用于各种电子设备和系统。该系列连接器(821单排和823双排)具有精密加工的活塞和基座以及镀金部件,确保了高达1,000,000次的使用寿命。适用于高密度接插件的设计使其在需要高度紧凑和可靠连接的应用中非常受欢迎。

    技术参数


    材料
    - 接触活塞和基座:机加工铜合金,20μ英寸金镀层覆盖100μ英寸镍
    - 弹簧:铍铜,10μ英寸金镀层
    - 绝缘体:高温热塑材料,UL94 V-0等级
    机械规格
    - 初始高度(A)时的弹簧力:25克
    - 中行程(B/2)时的弹簧力:60克
    - 使用寿命:高达1,000,000次
    电气规格
    - 额定电压:100VRMS/150VDC
    - 额定电流:每接触点连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小700VRMS
    - 电容:最大1皮法拉
    环境要求
    - 符合RoHS-2标准(2011/65/EU)

    产品特点和优势


    - 模块化接触设计,适用于0.100英寸网格
    - 五种不同高度的选择(0.137英寸到0.236英寸)
    - 精密加工活塞和基座,确保高达1,000,000次的循环寿命
    - 高电流密度,每个接触点可承载2安培连续电流和3安培峰值电流
    - 采用高温度塑料绝缘体,适合表面贴装工艺
    - 设计允许手动放置在板孔中,支持手焊、波峰焊和回流焊

    应用案例和使用建议


    应用案例
    这些连接器广泛应用于汽车、工业控制、医疗设备、通讯设备等领域,特别是在需要高可靠性、高频振动和环境恶劣的环境中表现出色。例如,在汽车电子控制系统中,这些连接器用于传感器和执行器之间的信号传输,能够耐受汽车发动机舱内的极端温度和震动。
    使用建议
    1. 在安装过程中,要确保接触面清洁,以减少接触电阻。
    2. 在焊接时,注意焊接温度不要过高,以免损坏热塑绝缘体。
    3. 定期检查连接器的使用状态,及时更换磨损的部件。

    兼容性和支持


    该产品可与多种电路板和电子设备兼容。制造商提供详细的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务。对于任何技术疑问,用户可以通过官方网站上的联系方式获得帮助。

    常见问题与解决方案


    常见问题
    1. 连接器无法正常插入
    2. 焊接过程中接触不良
    解决方案
    1. 检查插入方向是否正确,确保接触面干净无异物。
    2. 确保焊接温度和时间符合要求,避免过高温度导致损坏。

    总结和推荐


    综上所述,这款弹簧加载连接器以其卓越的可靠性和耐用性在各类电子设备中表现出色。其模块化设计和高电流处理能力使其成为许多应用场景的理想选择。虽然初期成本可能稍高,但其长期的稳定性和低维护需求使其成为物有所值的投资。因此,强烈推荐给那些寻求高可靠性连接解决方案的用户。

821-22-052-10-004101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 52
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 132.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-052-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
