917-47-103-41-005000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn Transistor Socket SKT 3 POS 2.54mm Solder ST Thru-Hole Tube
供应商型号: ET-2889868
供应商: 海外现货
标准整包数: 1
MILL-MAX 用于IC/晶体管的插座 917-47-103-41-005000

917-47-103-41-005000概述


    产品简介

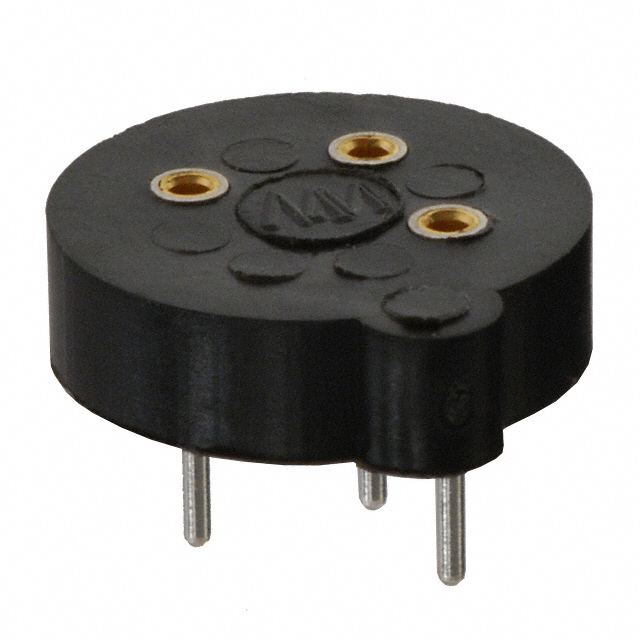

    Mill-Max公司的917-47-103-41-005000是一款通过孔式安装(Through-Hole Mount)的TO插座,设计用于容纳直径为0.381到0.635毫米(0.015到0.025英寸)的引脚。该产品属于晶体管类别,广泛应用于各类电子设备中,特别适合需要高可靠性连接的应用场景。

    技术参数


    - 类型:Transistor
    - 类别:TO Socket
    - 引脚数:3个
    - 外壳电镀:200微英寸的哑光锡镀层,覆盖100微英寸的镍镀层
    - 内接触电镀:镀金闪镀
    - 引脚/插座材料:1705(黄铜合金)
    - 绝缘材料:PCT
    - 包装:每管50个
    - RoHS合规性:是
    - 温度范围:-55°C至+125°C
    - B Dim:0.200英寸(5.080毫米)

    产品特点和优势


    这款TO插座具备以下独特功能和优势:
    1. 适应性强:能够接受不同直径的引脚,提高了安装灵活性。
    2. 高可靠性:采用高质量材料和严格的质量控制标准,确保在恶劣环境下的可靠运行。
    3. 紧凑设计:尺寸小巧,适合空间有限的应用场景。
    4. 易于焊接:通过孔式安装设计,便于自动化生产线上的焊接工艺。

    应用案例和使用建议


    这种TO插座广泛应用于各种电子设备中,如汽车电子、工业控制设备、通信设备和医疗仪器。例如,在汽车电子领域,它们可用于引擎控制单元(ECU)中的传感器和执行器的连接。
    使用建议:
    - 确保引脚直径在规定范围内,以保证最佳连接效果。
    - 在焊接过程中注意控制温度,避免过高的焊接温度对引脚材料造成损伤。

    兼容性和支持


    Mill-Max公司提供良好的技术支持和售后服务。该产品与其他标准的引脚和插座相兼容,确保在多种设备中的广泛应用。此外,该公司还提供了详尽的技术文档和支持服务,以便用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:引脚焊接时出现虚焊现象。
    - 解决办法:检查焊接温度和时间设置,确保温度适宜且焊接时间足够。

    2. 问题:插头与插座接触不良。
    - 解决办法:检查引脚和插座是否有灰尘或氧化物,使用清洁剂进行清理后再重新插入。

    总结和推荐


    总体而言,Mill-Max公司的917-47-103-41-005000是一个高可靠性、适应性强的TO插座,特别适用于需要高精度和稳定性的应用场景。其优异的材料和制造工艺,以及良好的兼容性和支持,使其在市场上具有很强的竞争优势。因此,我强烈推荐此产品给需要这类连接解决方案的工程师和技术人员。

917-47-103-41-005000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 管装

917-47-103-41-005000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

917-47-103-41-005000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 917-47-103-41-005000 917-47-103-41-005000数据手册

917-47-103-41-005000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0567 ¥ 17.3788
10+ $ 1.6058 ¥ 13.5687
25+ $ 1.4808 ¥ 12.5125
50+ $ 1.2478 ¥ 10.5439
100+ $ 1.1731 ¥ 9.9129
250+ $ 1.0619 ¥ 8.9733
500+ $ 0.9985 ¥ 8.437
1000+ $ 0.9222 ¥ 7.7922
2500+ $ 0.8654 ¥ 7.3125
库存: 937
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 17.37
直接购买
加入购物车
