852-40-100-10-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 100pin High Temperature Nylon 4/6 锡 黑色 通孔安装 63.88mm(长度)*3.04mm(高度)
供应商型号: Q-852-40-100-10-001000
供应商: 期货订购
标准整包数: 8

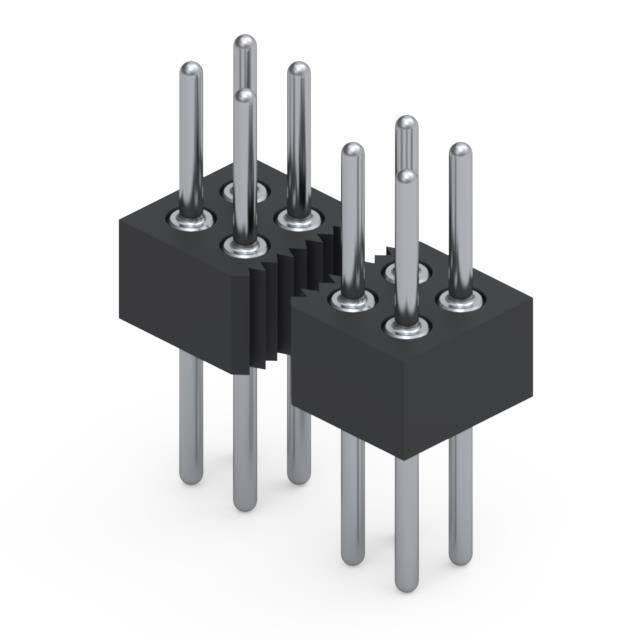

MILL-MAX 圆形连接器 852-40-100-10-001000

852-40-100-10-001000概述

    Mill-Max Interconnect Solutions: Series 850, 851, 852, 853
    Mill-Max Manufacturing Corporation is a renowned provider of precision-engineered interconnect solutions, catering to a wide range of industries and applications. This article focuses on the Series 850, 851, 852, and 853 interconnect systems, which offer robust and reliable connections with a focus on performance and versatility.

    1. 产品简介


    产品类型:
    Mill-Max的Series 850、851、852和853系列互连系统包括单排和双排引脚头和插座。这些组件适用于需要高可靠性和紧凑设计的应用场景。
    主要功能:
    - 网格间距为0.050英寸的引脚间距。
    - 支持板叠结构,最小高度为0.248英寸。
    - 插座采用高可靠性三指铍铜接触件,可承受高达3安培的电流。
    - 绝缘材料为耐高温热塑性材料,适合各种焊接操作。
    应用领域:
    广泛应用于航空、航天、医疗设备、通信、工业控制等领域,是实现高密度连接的理想选择。

    2. 技术参数


    - 引脚规格:
    - 单个引脚直径为0.016英寸(型号MM #4006-0)。
    - 接触件(插座)规格为Hi-Rel、3-指铍铜#11接触件,额定电流为3安培,兼容的引脚直径范围为0.015英寸至0.020英寸。

    - 网格间距:
    - 单排和双排引脚头和插座均具有0.050英寸的网格间距。

    - 封装规格:
    - 单排引脚头(850系列):0.087英寸截面高度。
    - 双排引脚头(852系列):0.083英寸截面高度。
    - 单排插座(851系列):0.161英寸截面高度。
    - 双排插座(853系列):0.161英寸截面高度。
    - 订购信息:
    - 规范化引脚数乘以0.050英寸并加上0.015英寸作为参考尺寸。
    - 规范化订购编号和引脚镀层代码。

    3. 产品特点和优势


    - 紧凑设计:
    - 网格间距为0.050英寸,确保了紧凑的外形尺寸,适用于空间受限的应用环境。

    - 高可靠性:
    - 采用Hi-Rel、3-指铍铜接触件,确保了长期稳定的电气连接性能。

    - 多功能性:
    - 既提供单排也提供双排配置,支持板叠结构,增强了系统的灵活性和扩展性。
    - 耐高温绝缘材料:
    - 使用耐高温的热塑性材料作为绝缘体,适应多种焊接工艺,提高了产品的耐用性和可靠性。

    4. 应用案例和使用建议


    - 医疗设备:
    - 在医疗设备中,由于空间限制和对电气安全性的严格要求,Mill-Max的Series 850、851、852和853系列互连系统提供了紧凑且可靠的连接解决方案。建议在设计阶段充分考虑接口的安装位置和方向,以避免在后续使用过程中出现松动或接触不良的情况。
    - 工业控制系统:
    - 在工业控制领域,面对复杂多变的工作环境,选择合适型号的引脚头和插座,根据具体的电流和电压需求进行合理的选型。例如,在选择852系列双排引脚头时,应确保匹配的插座也具备足够的电流承载能力。

    5. 兼容性和支持


    - 兼容性:
    - Mill-Max的产品经过严格测试,确保与市场上主流的连接器及设备兼容,简化集成过程。

    - 技术支持:
    - Mill-Max提供详尽的技术文档和支持服务,包括安装指南、维护手册等,帮助客户顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题一:引脚接触不良
    - 解决办法: 检查引脚插入深度是否足够,确保引脚完全嵌入插座内;必要时重新焊接。

    - 问题二:机械损伤
    - 解决办法: 避免强烈冲击和振动;对于已发生损坏的部件应及时更换新件。

    7. 总结和推荐


    综上所述,Mill-Max的Series 850、851、852、853系列互连系统以其出色的电气性能、可靠的机械结构以及广泛的适用性脱颖而出。无论是航空航天还是医疗健康领域,这些互连组件都能提供稳定、高效的连接解决方案。我们强烈推荐Mill-Max的产品,尤其适合需要高可靠性和紧凑设计的应用场合。

852-40-100-10-001000参数

参数
针脚数 100pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 -
外壳材料 High Temperature Nylon 4/6
长*宽*高 63.88mm(长度)*3.04mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

852-40-100-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-40-100-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-40-100-10-001000 852-40-100-10-001000数据手册

852-40-100-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
