851-99-022-20-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 22pin 3A 2.54μm 锡铅 黑色 通孔安装 28.32mm(长度)*5.3mm(高度)
供应商型号: Q-851-99-022-20-001000
供应商: 期货订购
标准整包数: 1

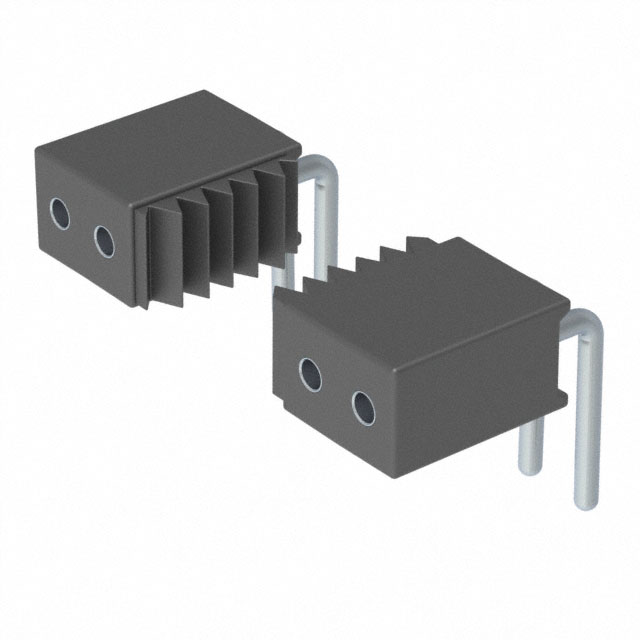

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-022-20-001000

851-99-022-20-001000概述

    Mill-Max 850系列插头座技术手册解析

    产品简介


    Mill-Max Mfg. Corp.推出的850、851、852、853系列插头座是用于电路连接的高品质电子元器件。这些组件可以提供单排和双排配置,适用于各种工业和消费电子产品。850和851系列为直角焊盘,852和853系列则提供了更灵活的安装选项,适用于复杂的电路设计。其独特的结构使得这些插头座能够在严苛的工作环境中稳定运行。

    技术参数


    这些插头座的具体技术参数如下:
    - 插针与插座:
    - 系列850和852使用型号4006-1和4006-2插针。
    - 系列851和853使用型号4890-1和4890-2插座,可接受直径在0.015英寸至0.021英寸之间的插针。

    - 接触器:
    - 插座使用的是高可靠性三指铍铜(BeCu #11)接触器,额定电流为3安培。
    - 绝缘材料:
    - 所有的绝缘材料均采用高温热塑塑料,适用于所有焊接操作。
    - 尺寸与数量:
    - 单排头和单排座:编号范围01至50
    - 双排头:编号范围002至100
    - 双排座:编号范围002至100

    产品特点和优势


    这些插头座的主要特点包括:
    - 高可靠性: 高强度的三指接触设计确保稳定的连接。
    - 广泛的适用性: 支持直径范围内的多种插针,具有很强的通用性。
    - 卓越的耐温性能: 高温热塑塑料材料保证了良好的焊接性能和长期稳定性。
    - 紧凑设计: 0.050英寸的网格间距使其能够适应更小的空间布局,适合紧凑型电路设计。

    应用案例和使用建议


    这些插头座广泛应用于各类电子设备,如工业自动化控制、医疗器械、通讯设备等领域。具体应用案例包括:
    - 工业自动化控制: 在复杂控制系统中作为信号传输的关键部件,需要具备高稳定性和高可靠性。
    - 医疗器械: 由于需要较高的安全性,这些插头座必须能够承受频繁的连接和断开操作而不降低性能。
    - 通讯设备: 在高速数据传输系统中,这类插头座提供了必要的电气连接,保证了信号的准确传输。
    使用建议:
    - 确保正确选择合适的插针直径以保证最佳的电气连接性能。
    - 安装过程中需遵循严格的工艺要求,以避免因焊接不当而导致的失效。

    兼容性和支持


    Mill-Max 850系列插头座与其他电子元件具有很好的兼容性,可方便地集成到各种电路设计中。公司还提供全面的技术支持服务,包括产品咨询、安装指导及故障排除等。

    常见问题与解决方案


    - 问题一: 插针难以插入插座。
    - 解决办法: 确认插座与插针直径匹配,检查是否有异物阻碍。

    - 问题二: 连接处出现松动现象。
    - 解决办法: 检查接触器是否正确安装,确认是否有足够的紧固力。

    总结和推荐


    Mill-Max 850系列插头座凭借其高可靠性和广泛应用的优势,成为市场上备受青睐的产品之一。特别是在对电气连接有较高要求的应用场合,其表现尤为突出。强烈推荐在工业控制、医疗设备、通信设备等领域使用。
    综上所述,对于需要高性能、高可靠性的电路连接需求,Mill-Max 850系列插头座是一个非常理想的选择。

851-99-022-20-001000参数

参数
防护等级 -
颜色 黑色
触头镀层 - 配接 锡铅
针脚数 22pin
间距-配接 1.27mm
排数 1
额定电流 3A
触头镀层厚度 - 配接 2.54μm
类型 Push-Pull,Receptacle
长*宽*高 28.32mm(长度)*5.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-99-022-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-022-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-022-20-001000 851-99-022-20-001000数据手册

851-99-022-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
