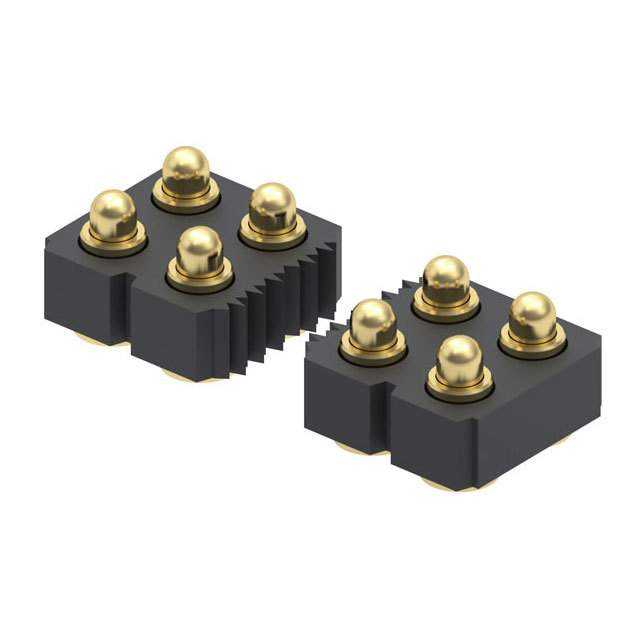

813-22-026-30-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: 活塞型 2.54mm 2 26 铜合金 510nm 金 贴片安装
供应商型号: Q-813-22-026-30-000101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 813-22-026-30-000101

813-22-026-30-000101概述

    弹簧式连接器:Mill-Max Mfg. Corp.的产品综述

    产品简介


    弹簧式连接器(Mill-Max Mfg. Corp.)是一种用于电路板之间或电路板与其他部件之间传输电信号的高可靠性和高性能连接器。本系列产品包括811、812、813、814系列等不同型号,适用于多种电子应用场合,如汽车电子、工业控制、消费电子产品等。

    技术参数


    弹簧式连接器的技术参数如下:
    - 材料:
    - 接触销和基座:黄铜合金,镀20μ金(表面覆盖100μ镍)
    - 弹簧:铍铜,镀10μ金
    - 绝缘体:耐高温热塑塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度下的弹簧力:25克
    - 中行程点(B/2)时的弹簧力:60克
    - 使用寿命:1,000,000次循环
    - 针对数大于10的单排针脚,需联系技术支持以确认共面性
    - 电气性能:
    - 电压等级:100Vrms/150Vdc
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MW
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    弹簧式连接器的显著特点包括:
    - 模块化设计:适用于.100”间距的电路板。
    - 精密加工:确保1,000,000次使用寿命的耐用性。
    - 低电阻和高电流承载能力。
    - 高温适用的绝缘体适合表面贴装工艺。
    - 包装可选:适用于自动拾放装配的带状和卷轴包装。

    应用案例和使用建议


    这些连接器广泛应用于汽车电子系统、工业控制系统及各种消费电子设备。例如,在汽车中用于传感器信号的传输;在工业环境中用于现场总线通信等。
    使用建议:
    - 在设计和组装过程中,需确保正确的接触高度和中行程点,以保证最佳的电气性能。
    - 对于复杂的应用场景,建议联系技术支持获取更详细的指导。

    兼容性和支持


    811、813系列,以及812、814系列的接触样式1至4,均可采用32mm或44mm宽的载带,并带有真空吸盘夹具,便于自动化装配。载带和卷轴包装符合EIA-481标准。用户可以联系技术部门获得进一步的支持和定制服务。

    常见问题与解决方案


    常见问题包括安装错误导致的接触不良,以及长时间使用后的磨损。解决方案如下:
    - 安装前请仔细检查所有引脚是否正确插入。
    - 长时间使用后建议进行定期维护和检查。

    总结和推荐


    Mill-Max Mfg. Corp.的弹簧式连接器以其卓越的可靠性、长寿命和高电流承载能力在市场上具有显著的竞争优势。其广泛的适用范围和多样化的配置选项使其成为众多应用的理想选择。因此,强烈推荐使用此类产品,特别是对于需要高性能和高可靠性的应用场合。

813-22-026-30-000101参数

参数
触头数量 26
触头镀层厚度 510nm
类型 活塞型
间距 2.54mm
材料 铜合金
排数 2
触头镀层
安装方式 贴片安装
零件状态 在售
