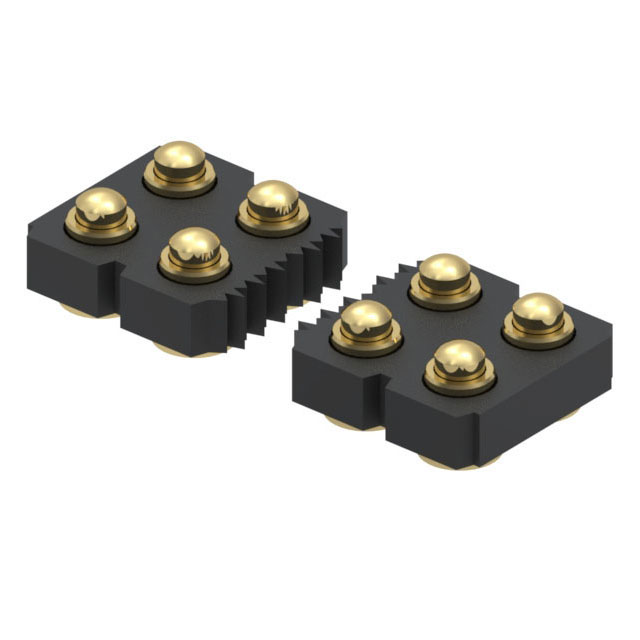

817-22-016-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 16 铜合金 510nm 金 贴片安装 20.32mm(长度)*5.08mm(高度)
供应商型号: Q-817-22-016-30-001101
供应商: 期货订购
标准整包数: 25
MILL-MAX 矩形连接器 - 弹簧式 817-22-016-30-001101

817-22-016-30-001101概述

    弹簧加载连接器:Mill-Max 815 & 817系列

    产品简介


    弹簧加载连接器是一种广泛应用在电子设备中的关键组件。Mill-Max Mfg. Corp. 提供的815和817系列弹簧加载连接器,专为需要高频插拔的应用而设计。这类连接器采用2.54毫米间距网格,能够实现表面贴装,且具有超低轮廓设计,适用于单排和双排的接触条带。产品广泛应用于消费电子、工业自动化、医疗设备和通信设备等领域。

    技术参数


    以下是Spring-Loaded Connectors 815和817系列的技术参数:
    - 材料:
    - 接触活塞和基座:铜合金机械加工,金(0.51μm)镍(2.54μm)镀层
    - 弹簧:铍铜,金(0.25μm)镀层
    - 绝缘体:高温热塑性塑料,UL94 V-0级
    - 机械性能:
    - 弹簧初始高度处的力:25克
    - 弹簧中行程(0.3毫米)处的力:60克
    - 循环寿命:高达1,000,000次
    - 共平面性:0.13毫米(单排最多10针;双排最多20针)
    - 电气性能:
    - 电压等级:100VRMS/150VDC
    - 电流等级:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 击穿电压:最小700VRMS
    - 电容:最大1皮法拉
    - 其他:
    - 符合RoHS标准(2011/65/EU)

    产品特点和优势


    Mill-Max 815和817系列弹簧加载连接器具有以下几个显著特点和优势:
    - 高可靠性:精密机械加工的活塞和底座,以及金镀层保证了连接器长达1,000,000次的循环寿命。
    - 优良的电气性能:低电阻、高电流的设计确保稳定的信号传输和可靠的电力输送。
    - 适应多种应用:通过不同数量的针脚配置,能够满足各种不同的应用需求。
    - 兼容性强:可以与常见的2.54毫米间距的表面安装工艺兼容,方便集成到现有系统中。

    应用案例和使用建议


    815和817系列连接器常用于需要频繁插拔的场景,如笔记本电脑、智能设备、医疗仪器等。在实际应用中,用户可以根据具体需求选择合适的针脚数量和排数。此外,在安装过程中需要注意保持共平面性以确保良好的电气接触。
    使用建议:
    - 在安装前,务必确认绝缘体能够承受所需的温度范围。
    - 安装时,优先考虑使用手动放置方式,再进行回流焊接。
    - 使用适当的夹具或工具确保连接器的正确安装,避免损伤。

    兼容性和支持


    Mill-Max 815和817系列连接器支持标准的2.54毫米间距,因此与市面上大多数2.54毫米间距的产品兼容。供应商还提供了详细的技术支持文档和客户服务,用户可以通过电话或官方网站获取帮助。

    常见问题与解决方案


    - 问题1:连接器在多次使用后失效。
    - 解决方案:检查安装是否正确,确保共平面性;更换已损坏的连接器。
    - 问题2:连接器信号不稳定。
    - 解决方案:检查是否有足够的金镀层厚度;检查焊接质量,确保良好的电气接触。
    - 问题3:连接器外观变形。
    - 解决方案:确认焊接温度和时间是否符合要求;避免使用过大的安装力。

    总结和推荐


    综上所述,Mill-Max 815和817系列弹簧加载连接器以其出色的电气性能、高可靠性和广泛的适用性,成为市场上的一款优秀产品。无论是消费电子还是工业应用,都能找到合适的应用场景。建议在需要高频插拔和稳定信号传输的应用场合中使用此系列产品。
    推荐使用:强烈推荐使用Mill-Max 815和817系列弹簧加载连接器,尤其在对可靠性要求较高的场合。

817-22-016-30-001101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 16
触头镀层厚度 510nm
长*宽*高 20.32mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装

817-22-016-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。
