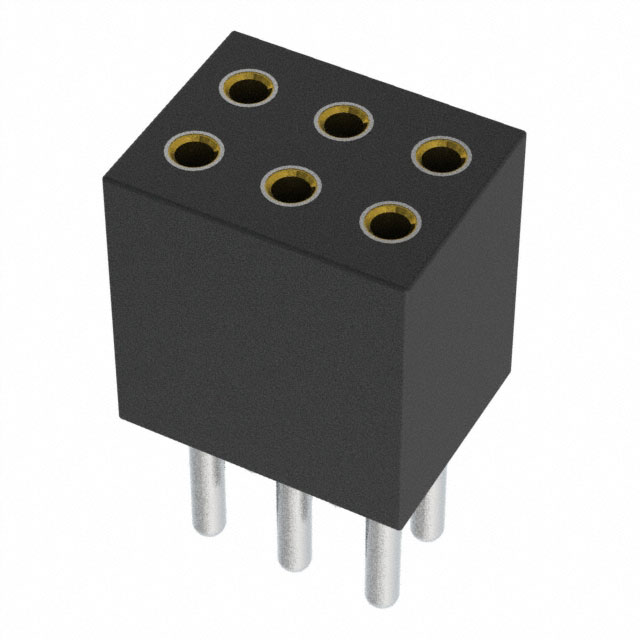

853-91-006-10-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 6pin 3A 250nm 金 黑色 通孔安装 4.19mm(长度)*3.05mm(高度)
供应商型号: Q-853-91-006-10-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-91-006-10-001000

853-91-006-10-001000概述

    Mill-Max 850, 851, 852, 853 系列连接器产品手册

    产品简介


    Mill-Max 850、851、852 和 853 系列连接器是为现代电子设备设计的高度可靠的互连解决方案。这些连接器提供单行和双行结构,适合于多种电子应用,如印刷电路板(PCB)堆叠、模块化系统连接等。它们具有高密度针脚布局,可以实现紧密的空间利用和高效的数据传输。

    技术参数


    - 间距:0.050 英寸(1.27 毫米)
    - 针直径:0.016 英寸(0.41 毫米)
    - 工作电压:取决于具体型号和配置,最高可达数伏特
    - 电流容量:高达 3 安培
    - 绝缘材料:耐高温热塑塑料
    - 兼容性:适用于标准焊接操作
    - 应用长度:不同型号的组合方式提供了不同的插针配置,可参见表 1 到表 5 获取详细信息

    产品特点和优势


    - 高度灵活性:多种插针配置可供选择,满足各种电子设备的需求
    - 可靠连接:采用三指铍铜接触件,确保高可靠性
    - 易于安装:单行和双行结构便于快速安装和拆卸
    - 广泛适用性:可用于 PCB 堆叠、测试设备和其他需要高密度互连的应用

    应用案例和使用建议


    Mill-Max 850 系列适用于需要密集插针布局的低电压应用,如微型传感器系统。例如,在医疗设备中,这些连接器可以用于实现紧凑且可靠的内部组件连接。使用时,建议通过合理的布线规划来最大化空间利用率,并确保正确焊接以避免短路或开路。

    兼容性和支持


    这些连接器与常见的 PCB 材料兼容,且可以通过标准焊接工艺进行安装。Mill-Max 提供详尽的技术支持和售后服务,确保客户能够顺利集成这些连接器到他们的项目中。

    常见问题与解决方案


    1. 焊接过程中出现虚焊
    - 解决方法:确保使用适当的温度控制和焊接时间,以达到最佳焊接效果。
    2. 连接器在振动环境中松动
    - 解决方法:检查并确保所有针脚均已正确固定,并考虑增加防松措施如锁紧螺母。

    总结和推荐


    Mill-Max 850、851、852 和 853 系列连接器以其高密度插针布局、可靠的连接性和灵活的配置方式脱颖而出。它们在众多应用领域中表现出色,特别是在需要紧凑设计和高密度互连的场景中。鉴于其稳定的表现和可靠的支持服务,强烈推荐将其作为高性能电子设备的选择之一。

853-91-006-10-001000参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
额定电流 3A
触头镀层 - 配接
间距-配接 1.27mm
排数 2
颜色 黑色
类型 Push-Pull,Receptacle
针脚数 6pin
长*宽*高 4.19mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-91-006-10-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-91-006-10-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-91-006-10-001000 853-91-006-10-001000数据手册

853-91-006-10-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
