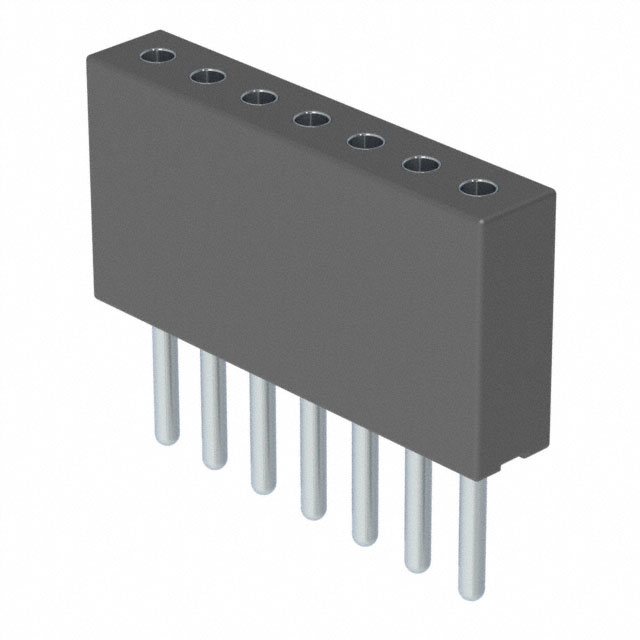

851-99-007-10-002000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 1 7pin 3A 2.54μm 锡铅 黑色 通孔安装
供应商型号: Q-851-99-007-10-002000
供应商: 期货订购
标准整包数: 53
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 851-99-007-10-002000

851-99-007-10-002000概述

    Mill-Max Series 850, 851, 852, 853 Interconnects 技术手册解析

    产品简介


    Mill-Max制造公司推出了一系列右角直插式接头(Series 850, 851, 852, 853),适用于各种高可靠性需求的应用场景。这些接头可采用单行或双行形式,广泛应用于电路板连接、传感器接口及各类嵌入式系统中。

    技术参数


    - 型号系列:850、851、852、853
    - 引脚布局:单行、双行
    - 间距:0.050英寸(约1.27毫米)
    - 接触方式:针头-插座式
    - 插座:接受直径在0.015至0.021英寸范围内的针脚
    - 接触材料:铍铜(BeCu #11),额定电流3安培
    - 绝缘材料:高温塑料,适合所有焊接操作
    - 环保认证:符合RoHS-2 2011/65/EU标准

    产品特点和优势


    - 高可靠性:采用高强度铍铜材料制成的插针,确保在高电流环境下仍能保持稳定性能。
    - 适用广泛:0.050英寸间距设计使其适应多种电路板及电子组件的需求。
    - 环保友好:完全符合RoHS标准,无铅环保。
    - 易安装:标准0.050英寸间距,方便在多种印刷电路板上直接焊接或插装。

    应用案例和使用建议


    - 单行和双行设计:单行适于空间受限的应用,而双行则适用于需要更高连接密度的场合。
    - 高可靠性应用场景:例如在航空航天、医疗设备等领域中,对连接器的要求极高,Series 850、851、852、853能满足这些严苛的应用要求。
    - 优化建议:对于设计紧凑且需频繁插拔的设备,建议选择带锁扣设计的连接器以增加稳固性;同时考虑选用更细小直径的插针,以减少接触电阻。

    兼容性和支持


    - 兼容性:Series 850、852使用的插针(MM #4006-1和#4006-2)以及Series 851、853使用的插座(MM #4890-1和#4890-2)兼容广泛的现有标准。它们可用于连接不同厂商生产的电路板和电子模块。
    - 支持:Mill-Max提供详尽的技术文档、用户手册和在线技术支持,以确保用户能够正确安装并充分发挥这些连接器的优势。

    常见问题与解决方案


    - Q:插针容易脱落怎么办?
    - A:请确认插针与插座是否安装到位,并检查是否有足够的接触压力。

    - Q:长期使用后出现接触不良怎么办?
    - A:可能是由于长时间运行导致磨损,可以尝试清洁插座和插针,必要时更换新件。

    总结和推荐


    Mill-Max Series 850, 851, 852, 853 系列接头以其卓越的可靠性和广泛的适用性,在高要求的应用环境中表现优异。尽管价格略高于一般消费级产品,但考虑到其出色的电气性能和耐用性,我们认为它是值得投资的选择。对于需要高性能、高可靠性的项目,强烈推荐使用这些接头。

851-99-007-10-002000参数

参数
额定电流 3A
排数 1
针脚数 7pin
间距-配接 1.27mm
触头镀层 - 配接 锡铅
触头镀层厚度 - 配接 2.54μm
类型 Push-Pull,Receptacle
颜色 黑色
防护等级 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

851-99-007-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

851-99-007-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 851-99-007-10-002000 851-99-007-10-002000数据手册

851-99-007-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
