813-22-024-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 24 铜合金 510nm 金 贴片安装
供应商型号: Q-813-22-024-30-002101
供应商: 期货订购
标准整包数: 17

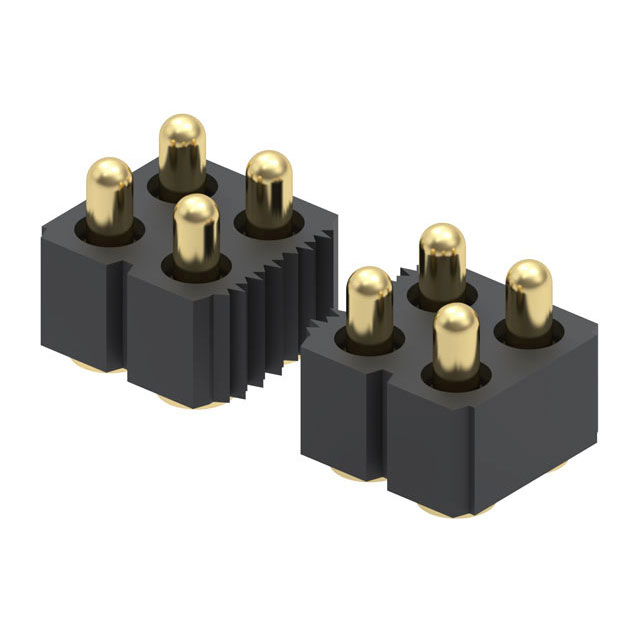

MILL-MAX 矩形连接器 - 弹簧式 813-22-024-30-002101

813-22-024-30-002101概述

    弹簧加载连接器技术手册解析

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是由Mill-Max制造公司生产的,适用于表面贴装(Surface Mount)技术的产品。主要系列包括Series 811、812、813、814、819和820,其中所有系列均采用0.100英寸间距的网格设计。这些连接器广泛应用于需要高可靠性和长寿命的场合,例如计算机、通信设备和工业自动化等领域。

    技术参数


    材料
    - 接触插针及基座:镀金(20μ”金过100μ”镍)的机械铜合金。
    - 弹簧:镀金(10μ”金)的铍铜。
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级。
    机械性能
    - 初始高度(A)的弹簧力:25克。
    - 中点行程(B/2或0.0275英寸)的弹簧力:60克。
    - 耐用性:1,000,000次循环。
    - 共面性:单排最多10个引脚,双排最多20个引脚。
    电气性能
    - 电压额定值:100VRMS/150VDC。
    - 电流额定值:连续2A,峰值3A。
    - 接触电阻:最大20毫欧姆。
    - 绝缘电阻:最小10,000兆欧。
    - 击穿强度:最小700VRMS。
    - 电容:最大1皮法拉。

    产品特点和优势


    1. 高可靠性:所有系列都经过精密加工,镀金处理确保1,000,000次循环的使用寿命。
    2. 长行程:例如Series 819的接触插针具有0.045英寸中点行程和0.090英寸最大行程,适合需要较大位移的应用。
    3. 高电流承载能力:每个触点可承载连续2A电流,峰值可达3A。
    4. 兼容性强:适用于多种表面贴装工艺,如EIA-481标准的带状包装,便于自动化装配。

    应用案例和使用建议


    - 自动化装配:Series 811和813适合自动化贴片机的拾放操作,简化生产流程。
    - 复杂电路板:812和814系列适合用于要求精确对齐的多层PCB。
    - 特殊应用:Series 819和820适合需要长时间耐久性的应用场景,如工业控制设备。
    使用建议:
    - 在安装过程中,确保引脚与PCB焊盘对齐,避免偏移导致接触不良。
    - 在高频应用中,考虑减少寄生电容的影响,可以适当调整电路布局。

    兼容性和支持


    - 811、812、813、814系列的接触样式和引脚数都可以在各种不同的载体带上订购,支持自动化生产和人工放置。
    - 提供详细的用户手册和技术支持,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问题:插针对准不准确,造成接触不良。
    - 解决方案:检查PCB上的焊盘是否正确对齐,并且使用带有真空吸嘴的拾放机确保精准定位。
    2. 问题:接触电阻偏高。
    - 解决方案:清洁接触表面并重新安装,如果问题持续存在,则可能需要联系技术支持。

    总结和推荐


    弹簧加载连接器在多个领域都有广泛的应用,特别是对于需要高可靠性、强电流承载能力和长寿命的场合。其独特的长行程设计和高耐用性使其成为市场上非常受欢迎的选择。鉴于其出色的表现和多功能性,我们强烈推荐在相关项目中使用此类连接器。

813-22-024-30-002101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 24
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-024-30-002101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-024-30-002101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-024-30-002101 813-22-024-30-002101数据手册

813-22-024-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
