0405-0-15-15-34-14-04-0

厂牌: MILL-MAX
产品描述:
供应商型号: Q-0405-0-15-15-34-14-04-0
供应商: 期货订购
标准整包数: 500

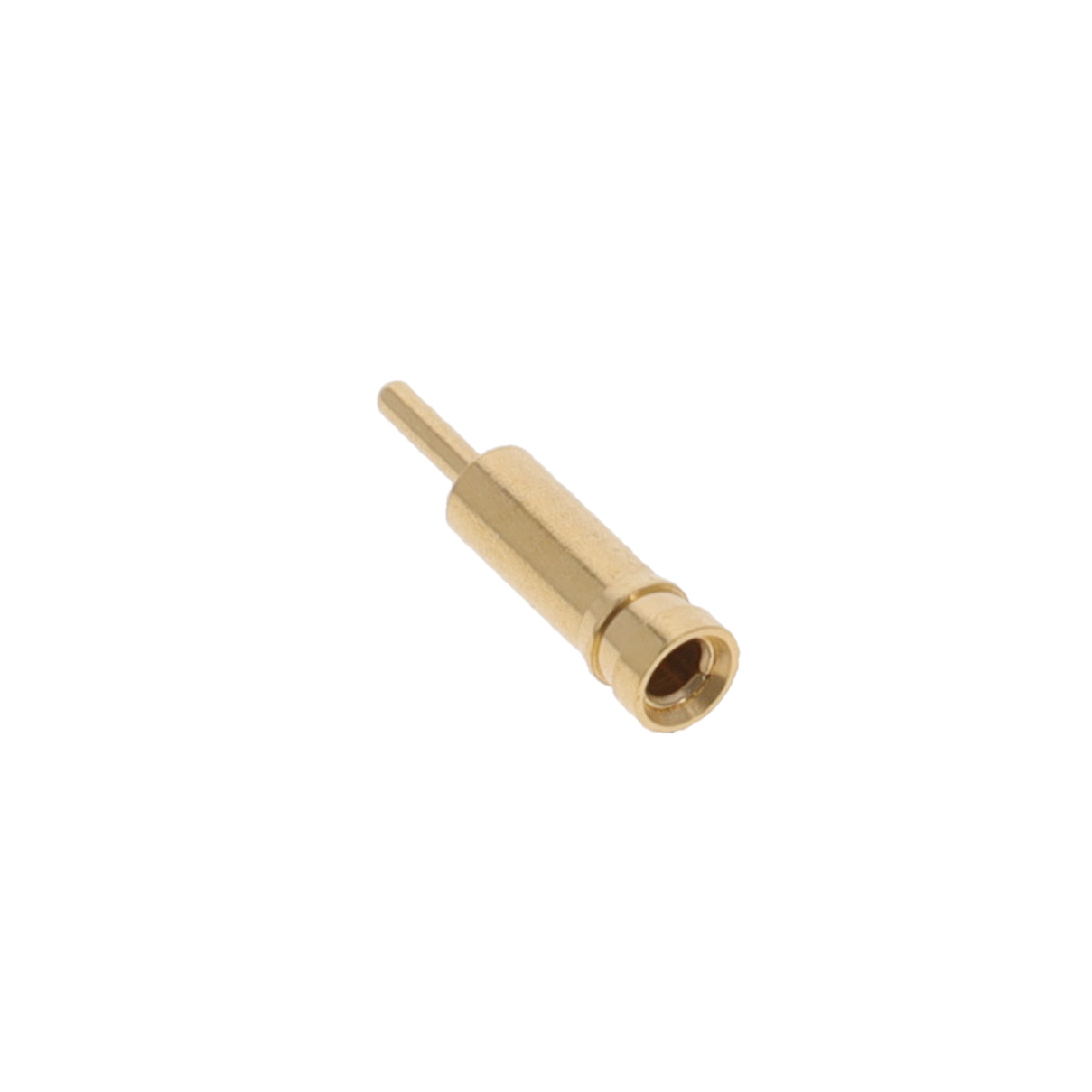

MILL-MAX 端子 - PC 引脚插座/插座连接器 0405-0-15-15-34-14-04-0

0405-0-15-15-34-14-04-0概述

    Mill-Max 0405-0-15-15-34-14-04-0 Receptacle 技术手册

    1. 产品简介


    Mill-Max 0405-0-15-15-34-14-04-0 是一款带标准尾部的插头插座,适用于直径为 0.032 至 0.046 英寸的引线。该产品采用压接连接方式,广泛应用于电子产品组装和连接领域。

    2. 技术参数


    - 壳体材料: 黄铜合金 (UNS C36000),符合 ASTM B 16
    - 接触材料: 铍铜合金 172 (UNS C17200),符合 ASTM B 194
    - 接触镀层: 10 微英寸金覆盖镍
    - 壳体镀层: 10 微英寸金覆盖镍
    - 额定电流: 8 安培
    - 工作温度范围: -55°C 至 +125°C
    - 熔点: 980°C (液相)/865°C (固相)
    - 密度: 接触部分 0.298 磅/立方英寸,壳体部分 0.307 磅/立方英寸
    - 电阻: 最大 10 毫欧姆
    - 电气导电率: 22% IACS (国际退火铜标准)
    - 机械寿命: 最小 100 周期
    - 应力松弛: 1000 小时后 100°C 保持 96%,200°C 保持 70%

    3. 产品特点和优势


    - 高性能铍铜合金: 优异的机械强度和抗疲劳性能。
    - 宽工作温度范围: 可在极端环境下稳定工作。
    - 高电流承载能力: 能够承载高达 8 安培的电流。
    - 低电阻: 最大电阻仅为 10 毫欧姆,确保高效的电流传输。
    - 耐腐蚀: 金覆盖镍的镀层提供了出色的防腐蚀性能。

    4. 应用案例和使用建议


    该产品广泛应用于消费电子、汽车电子、工业控制等领域。例如,在汽车电子系统中,可用于连接传感器和执行器。在消费电子中,可用于手机、平板电脑等便携设备的内部连接。
    使用建议:
    - 在高温环境下使用时,建议选择合适的接触材料(如铍镍合金)以延长使用寿命。
    - 在进行焊接时,应控制焊接温度和时间,避免对接触材料造成损害。
    - 对于极端温度环境下的应用,可考虑采用特殊处理的铍铜合金以提高热稳定性。

    5. 兼容性和支持


    - 兼容性: 与各种标准引线直径(0.032 至 0.046 英寸)兼容,适用于多种电气连接应用。
    - 支持: Mill-Max 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - Q: 如何防止连接松动?
    - A: 使用适当的工具进行压接,确保接触良好。在极端温度环境下,建议定期检查连接状态并重新压接。

    - Q: 如何清洁接触表面?
    - A: 使用无水酒精擦拭接触表面,避免使用腐蚀性的清洁剂。

    7. 总结和推荐


    综上所述,Mill-Max 0405-0-15-15-34-14-04-0 是一款高性能的电子元器件,适用于各种苛刻的应用环境。其卓越的电气性能、广泛的温度适应性和可靠的机械寿命使其在市场上具有很强的竞争优势。我们强烈推荐使用这款产品,特别是在需要高性能连接器的应用中。
    本文根据 Mill-Max 的技术手册整理而成,希望对您有所帮助。

0405-0-15-15-34-14-04-0参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0405-0-15-15-34-14-04-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0405-0-15-15-34-14-04-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0405-0-15-15-34-14-04-0 0405-0-15-15-34-14-04-0数据手册

0405-0-15-15-34-14-04-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
