852-10-096-20-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: Header,Push-Pull 焊盘 96pin 金 黑色 通孔安装 60.96mm(长度)*3.05mm(高度)
供应商型号: Q-852-10-096-20-001000
供应商: 期货订购
标准整包数: 8

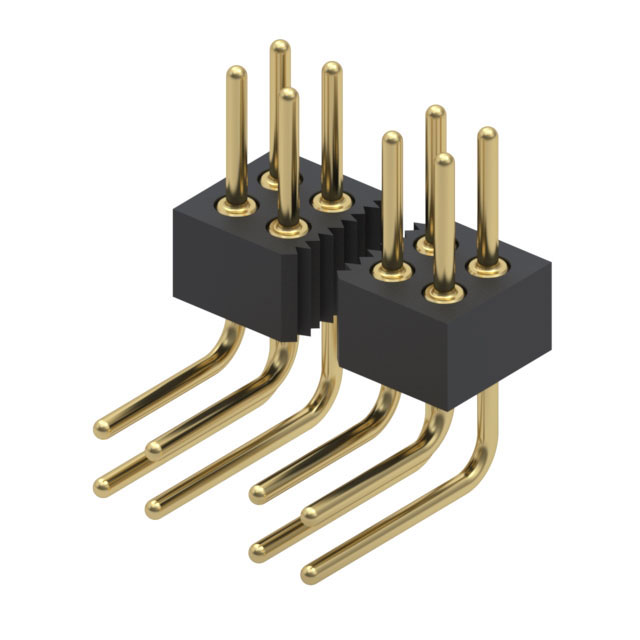

MILL-MAX 圆形连接器 852-10-096-20-001000

852-10-096-20-001000概述


    产品简介


    产品名称:Interconnect Header
    产品类型: 互连插座(Interconnect Header)
    主要功能:
    - 用于连接不同电路板或电子组件之间的信号和电源传输
    - 提供稳定可靠的电气连接,以确保信号和电力的有效传输
    - 采用双排设计,适合直角安装,增强结构强度
    应用领域:
    - 消费电子产品
    - 工业控制设备
    - 计算机及外设
    - 通信设备
    - 医疗设备
    - 汽车电子

    技术参数


    - 引脚数: 96针
    - 插针材料: 铜锌合金(Cu 61.5%, Zn 35.4%, Pb 3.1%)
    - 引脚硬度: 80-90 Rockwell B
    - 密度: 0.307 磅/立方英寸
    - 电导率: 26% IACS
    - 熔点: 900°C(液相温度)/ 885°C(固相温度)
    - 绝缘体材料: 尼龙46(Stanyl TE250F6 或 TE250F9)
    - 耐热性能: 554°F(290°C)@ 264 psi
    - 镀层: 10微英寸金镀层,覆盖100微英寸镍基底
    - 工作温度范围: -40°C 至 +125°C
    - 符合RoHS标准: 是

    产品特点和优势


    - 高可靠性: 采用铜锌合金插针,具有良好的机械强度和电气性能
    - 高温耐受性: 绝缘材料耐高温可达554°F,适合复杂工作环境
    - 环保认证: 符合RoHS和REACH标准,无有害物质添加
    - 兼容性强: 可适用于多种焊接工艺,包括传统焊料和无铅焊料
    - 防冲突矿产: 产品中的锡和金来源均被认为与冲突无关,符合DRC冲突矿物法规要求

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中,互连插座被广泛应用于传感器、控制器和其他电子模块间的连接
    - 在汽车电子系统中,可用于连接发动机控制单元、传感器和执行器
    - 在医疗设备中,互连插座提供高效可靠的内部连接,确保信号传输稳定
    使用建议:
    - 在焊接过程中,应注意焊接温度和时间,以避免损坏绝缘材料
    - 使用合适的插拔工具,减少对插针和插座的机械损伤
    - 在高温环境中,建议选择更高温度等级的焊接工艺,如“无铅”回流焊接

    兼容性和支持


    - 兼容性: 本产品可与多种标准PCB连接器和线缆配套使用,适应多种电气接口需求
    - 支持服务: 生产商提供详细的使用指南和技术支持,客户可在遇到技术问题时联系客服

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 确认插头和插座是否完全插入,检查是否有污垢或氧化层 |
    | 焊接过程中损坏绝缘材料 | 调整焊接温度和时间,选用适合的焊接工艺 |
    | 信号传输不稳定 | 确认电缆连接是否牢固,更换质量更高的电缆 |

    总结和推荐


    总结:
    这款互连插座在设计上充分考虑了机械强度和电气性能的平衡,采用高品质的铜锌合金插针和耐高温尼龙46绝缘材料,确保了其在各种环境下的可靠性和稳定性。同时,产品还满足RoHS和REACH标准,是环保型产品的典范。对于需要高性能互连解决方案的应用场合,此款互连插座无疑是一个理想的选择。
    推荐:
    鉴于其卓越的性能、广泛的适用性和完善的售后服务,强烈推荐此款互连插座用于各类需要高度可靠电气连接的电子设备。

852-10-096-20-001000参数

参数
额定电流 -
外壳材料 -
针脚数 96pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
长*宽*高 60.96mm(长度)*3.05mm(高度)
安装方式 通孔安装
包装方式 散装

852-10-096-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

852-10-096-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 852-10-096-20-001000 852-10-096-20-001000数据手册

852-10-096-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 16.2461 ¥ 134.8422
库存: 100000
起订量: 1000 增量: 8
交货地:
最小起订量为:1000
合计: ¥ 134842.2
