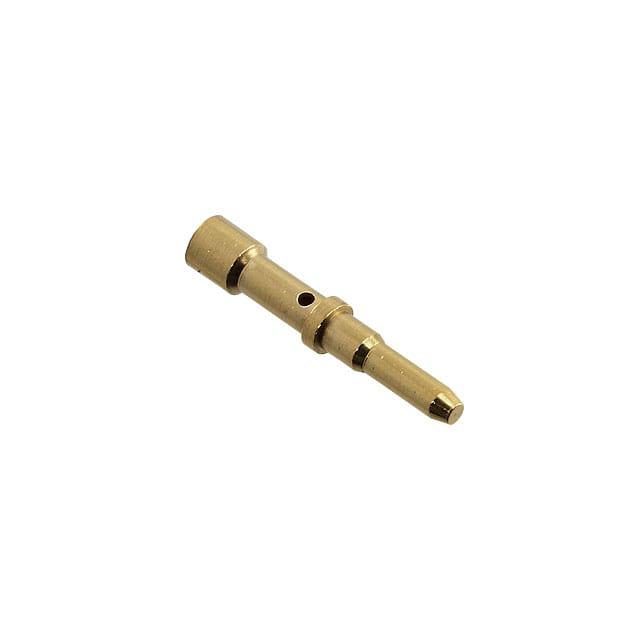

3602-0-07-15-00-00-08-0

厂牌: MILL-MAX
产品描述: Contact SKT Crimp ST Cable Mount Bulk
供应商型号: ED1244-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 3602-0-07-15-00-00-08-0

3602-0-07-15-00-00-08-0概述

    电子元器件产品技术手册:Mill-Max 3602-0-07-15-00-00-08-0

    产品简介


    Mill-Max公司生产的3602-0-07-15-00-00-08-0是一款线束端子,主要用于连接电线与接插件。它具有可靠的设计,适用于多种电气和电子设备中,如汽车电子、家用电器和工业控制等领域。

    技术参数


    - 包装方式: 散装包装
    - 外壳电镀: 10 μ" 金(镀镍)
    - 接触电镀: 10 μ" 金(镀镍)
    - RoHS合规: 符合
    - 壳体材料: 铜锌合金(UNS C36000),符合ASTM B 16标准
    - 化学成分: Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度(机加工后): 80-90 Rockwell B
    - 密度: 0.307 lbs/in³
    - 电导率: 26% IACS
    - 熔点: 900°C/885°C (液相/固相)
    - 生产工艺: Swage Pins经过退火处理

    产品特点和优势


    - 高可靠性: 使用经过严格测试的铜锌合金材料,确保长时间稳定工作。
    - 兼容性强: 适用于各种电气连接需求,包括汽车和家用电器等。
    - 环保设计: RoHS和REACH合规,无铅设计,更加环保。
    - 耐高温: 高熔点和良好的电导率,确保在高温环境下依然稳定运行。

    应用案例和使用建议


    - 应用场景: 汽车电子系统、家用电器内部布线和工业控制系统等。
    - 使用建议: 在使用过程中注意避免过度弯曲和挤压,以延长使用寿命。特别是在恶劣环境中使用时,可以考虑增加保护措施,如防水和防尘罩。

    兼容性和支持


    - 兼容性: 与常见的电线和接插件兼容,方便安装和替换。
    - 厂商支持: Mill-Max提供详细的用户手册和技术支持服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查电线和端子之间的接触是否紧密,必要时重新压接。
    2. 问题: 腐蚀现象
    - 解决方案: 定期检查并清洁接触面,使用防锈剂或防护膜。

    总结和推荐


    Mill-Max 3602-0-07-15-00-00-08-0是一款高性能的电线端子,以其卓越的可靠性和广泛的适用范围成为市场上备受青睐的产品。其独特的铜锌合金材质不仅提升了产品的耐用性,还使其在各类应用中表现出色。强烈推荐在需要高质量电气连接的应用中使用此产品。

3602-0-07-15-00-00-08-0参数

参数
长*宽*高 14.93mm(长度)*2.67mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3602-0-07-15-00-00-08-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

3602-0-07-15-00-00-08-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 3602-0-07-15-00-00-08-0 3602-0-07-15-00-00-08-0数据手册

3602-0-07-15-00-00-08-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
