首页  >  产品百科  >  813-22-030-30-001-101

813-22-030-30-001-101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 贴片安装 38.1mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

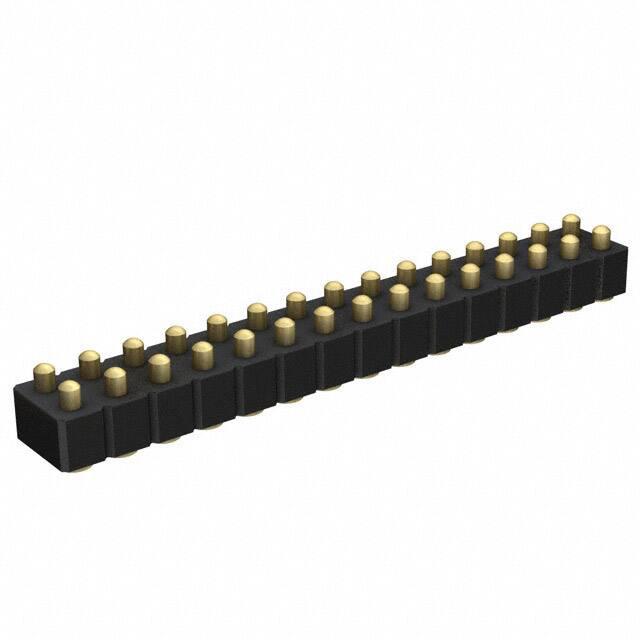

MILL-MAX 矩形连接器 - 外壳 813-22-030-30-001-101

813-22-030-30-001-101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)是 Mill-Max Mfg. Corp. 生产的一种高性能电子连接解决方案。这些连接器以其坚固耐用、高可靠性而闻名,适用于多种工业和消费电子产品。本手册详细介绍了多个系列的弹簧式连接器,包括单行和双行排列的连接器,适用于不同应用场景和需求。

    技术参数


    弹簧式连接器的型号和参数如下表所示:
    | 系列 | 尺寸(格间距) | 材料 | 机械特性 | 电气特性 |

    | 811/813 | .100” | 机加工铜合金,金和镍电镀 | 初始高度弹簧力:25克,中行程弹簧力:60克,耐久性:1,000,000次 | 额定电压:100Vrms/150Vdc,额定电流:连续2A,峰值3A,接触电阻:最大20mΩ |
    | 812/814 | .100” | 机加工铜合金,金和镍电镀 | 初始高度弹簧力:25克,中行程弹簧力:60克,耐久性:1,000,000次 | 额定电压:100Vrms/150Vdc,额定电流:连续2A,峰值3A,接触电阻:最大20mΩ |
    | 819/820 | .100” | 机加工铜合金,金和镍电镀 | 初始高度弹簧力:25克,中行程弹簧力:60克,耐久性:1,000,000次 | 额定电压:100Vrms/150Vdc,额定电流:连续2A,峰值3A,接触电阻:最大20mΩ |
    | 810 | .100” | 机加工铜合金,金和镍电镀 | 初始高度弹簧力:25克,中行程弹簧力:60克,耐久性:1,000,000次 | 额定电压:100Vrms/150Vdc,额定电流:连续2A,峰值3A,接触电阻:最大20mΩ |

    产品特点和优势


    - 精密制造:所有系列的连接器均采用精密机加工制造,保证1,000,000次使用寿命。
    - 高效电流传导:额定电流高达2A(连续),3A(峰值),确保高效电力传输。
    - 环境适应性强:适用于表面贴装工艺,且高温热塑性绝缘体可承受极端温度环境。
    - 多种高度和接触方式选择:根据应用需求提供多种高度和接触方式选择,灵活度高。

    应用案例和使用建议


    - 单行和双行连接器:811/813系列适用于需要紧凑空间的单行或多行布局,而812/814系列则适合需要更强机械支撑的应用。
    - 水平安装连接器:810系列特别适用于水平安装,可用于PCB的级联或垂直组装。
    - 自动化装配:通过带真空拾取夹的载带包装,方便自动装配线使用。

    兼容性和支持


    - RoHS合规:所有产品均为RoHS-2标准,符合环保要求。
    - 技术支持:提供全面的技术支持,包括产品选型、装配指导等服务。
    - 订货信息:具体型号及数量需根据实际需求选择,详询官网或授权分销商获取。

    常见问题与解决方案


    - Q: 连接器接触不良如何处理?
    A: 确保焊接质量,检查接触点是否有污物或氧化层,必要时进行清洁或重新焊接。
    - Q: 如何提高连接器的使用寿命?
    A: 正确操作并保持连接器处于正常工作温度范围内,避免过载。

    总结和推荐


    总体来看,Mill-Max生产的弹簧式连接器具有优异的机械强度、电气性能和环境适应性,能够满足各类应用场景的需求。建议在设计需要高可靠性的电路时选用此系列产品。

813-22-030-30-001-101参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 -
类型 Piston
颜色 -
触头类型 -
长*宽*高 38.1mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-030-30-001-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-030-30-001-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 813-22-030-30-001-101 813-22-030-30-001-101数据手册

813-22-030-30-001-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
