0579-0-15-15-11-27-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 11 Size Press Fit ST Thru-Hole Bulk
供应商型号: 575-0579015
供应商: Mouser
标准整包数: 1

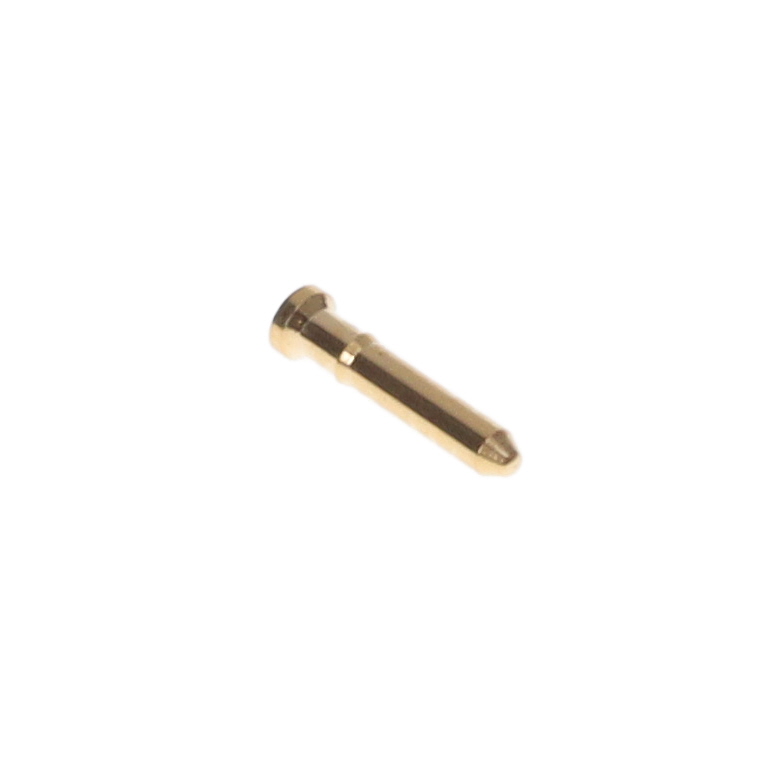

MILL-MAX 端子 - PC 引脚插座/插座连接器 0579-0-15-15-11-27-10-0

0579-0-15-15-11-27-10-0概述


    产品简介


    Mill-Max 接插件 0579-0-15-15-11-27-10-0 是一种无尾式插座,用于接受直径为 0.015 至 0.022 英寸的引线。该产品适用于多种应用领域,尤其是在需要高可靠性和高性能连接器的场合。这种接插件在工业自动化、仪器仪表、医疗设备和消费电子产品等领域都有广泛应用。

    技术参数


    - 壳体材料: 黄铜合金 (UNS C36000),符合 ASTM B16 标准
    - 接触材料: 硅铍铜合金 172 (UNS C17200),符合 ASTM B194 标准
    - 接触直径: 0.015 至 0.022 英寸
    - 额定电流: 3 安培
    - 电镀: 壳体镀层:10 微英寸金覆盖镍;接触镀层:30 微英寸金覆盖镍
    - 工作温度范围: -55°C 至 +125°C
    - 熔点: 980°C/865°C (液态/固态)
    - 电阻: 最大 10 毫欧姆
    - 密度: 0.298 磅/立方英寸
    - 硬度: 经退火处理后,洛氏硬度 C 为 36-43
    - 机械寿命: 最小 100 次循环
    - 应力松弛: 1,000 小时后,在 100°C 下保留 96% 应力,在 200°C 下保留 70% 应力
    - 兼容性: 符合 RoHS 和 REACH 标准
    - 包装: 散装

    产品特点和优势


    - 高可靠性: 高温下仍能保持超过 90% 的初始应力,适合严苛的工作环境。
    - 卓越的机械性能: 经过退火处理,确保结构稳定,机械寿命至少 100 次循环。
    - 优秀的电气性能: 阻值低至 10 毫欧姆,保证高效电力传输。
    - 环境友好: 符合 RoHS 和 REACH 标准,减少对环境的影响。
    - 兼容性强: 适用于广泛的工业应用,包括自动化设备和医疗仪器。

    应用案例和使用建议


    - 自动化设备: 在工业自动化领域,该接插件常用于电机控制板和其他关键连接点,确保高可靠性和长寿命。
    - 医疗设备: 在医疗设备中,例如生命支持系统,高可靠性是至关重要的。该接插件可以在宽广的工作温度范围内保持稳定,适合此类需求。
    - 传感器: 在传感器接口中,稳定的连接和低电阻确保传感器数据传输的准确性和可靠性。
    使用建议:
    - 在高温环境下使用时,建议选择更高温稳定性的材料,如铍镍合金。
    - 定期检查连接点以确保良好接触,避免氧化或其他因素导致的接触不良。

    兼容性和支持


    该产品具有广泛的兼容性,可用于不同类型的电路板和电子设备。Mill-Max 提供技术支持,确保用户在安装和使用过程中遇到任何问题都能得到及时有效的帮助。此外,该产品符合 RoHS 和 REACH 标准,保证了其在环保方面的合规性。

    常见问题与解决方案


    1. 问题: 连接点氧化导致接触不良。
    - 解决方案: 使用无氧焊锡进行重新焊接,并定期清洁连接点。

    2. 问题: 在高温环境下性能下降。
    - 解决方案: 更换为高耐热性的铍镍合金接触器。
    3. 问题: 插拔过程中接触不稳定。
    - 解决方案: 确保正确的插入力,并在必要时更换磨损的接插件。

    总结和推荐


    Mill-Max 接插件 0579-0-15-15-11-27-10-0 是一款设计精良、性能稳定的接插件,特别适用于工业自动化、医疗设备和传感器等领域。其高可靠性、优良的电气性能和环境友好特性使其在市场上具有显著的竞争优势。如果你需要一个长期稳定且耐用的连接解决方案,该产品无疑是一个值得推荐的选择。

0579-0-15-15-11-27-10-0参数

参数
长*宽*高 5.72mm(长度)*1.4mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0579-0-15-15-11-27-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0579-0-15-15-11-27-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0579-0-15-15-11-27-10-0 0579-0-15-15-11-27-10-0数据手册

0579-0-15-15-11-27-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4255 ¥ 3.5955
10+ $ 0.3669 ¥ 3.0999
100+ $ 0.2852 ¥ 2.3052
500+ $ 0.229 ¥ 1.9347
1000+ $ 0.2268 ¥ 1.9165
5000+ $ 0.2192 ¥ 1.8526
10000+ $ 0.1953 ¥ 1.6503
25000+ $ 0.1859 ¥ 1.5704
库存: 2294
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.59
