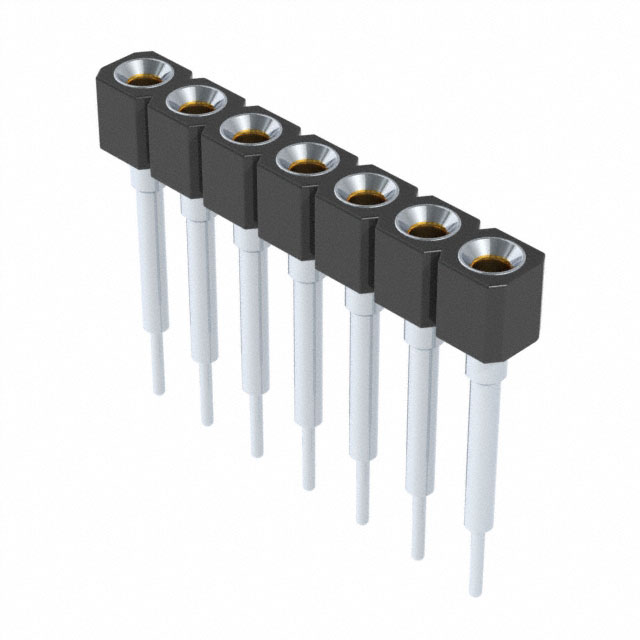

316-93-107-41-007000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 7pin 3A 760nm 金 黑色 通孔安装 17.78mm(长度)*2.54mm(高度)
供应商型号: Q-316-93-107-41-007000
供应商: 期货订购
标准整包数: 29
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-93-107-41-007000

316-93-107-41-007000概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文将详细介绍一款型号为316-93-107-41-007000的电子元器件——Interconnect Socket(连接器插座)。这种连接器主要用于接受直径为0.38mm至0.635mm的导线,并通过通孔式安装方式实现电路的连接。该款连接器专用于单排设计,具有优异的耐久性和可靠性,广泛应用于消费电子、工业控制、医疗设备和通信设备等领域。

    2. 技术参数


    - 外壳电镀代码:93
    - 壳体电镀材料:200μ英寸锡铅合金(93/7)覆盖100μ英寸镍
    - 内接触件电镀材料:30μ英寸金覆盖50μ英寸镍
    - 插针数:7个
    - RoHS合规:是
    - 电流承载能力:3安培
    - 材质:铍铜合金172(UNS C17200),黄铜合金(UNS C36000)
    - 接触电阻:最大10毫欧姆
    - 工作温度范围:-55°C至+125°C
    - 绝缘材料:聚对苯二甲酸酯(PCT),品牌为Thermx CG-933
    - 绝缘材料耐热等级:276°C(529°F)@ 66psi
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小1000 VRMS(700 VRMS最小值适用于系列117收缩DIP)

    3. 产品特点和优势


    这款连接器采用了高性能的铍铜合金材料作为接触部件,具备高硬度、优良的机械寿命和耐高温性。其接触点采用4指标准结构,确保了即使在频繁插拔的情况下也能保持稳定的接触状态。外壳和内接触件均经过精密的电镀处理,提升了抗腐蚀能力和使用寿命。此外,绝缘材料选用了能够承受较高温度的PCT聚对苯二甲酸酯,确保了连接器在各种极端环境下的稳定性能。这些特点使得该产品在市场上具备显著的竞争优势。

    4. 应用案例和使用建议


    这款连接器特别适用于要求高可靠性的应用场合,例如医疗设备和高精度仪器仪表。对于需要耐高温的场合,如汽车发动机舱内部布线,该连接器的最高工作温度可达125°C,符合许多汽车电子的要求。在实际应用过程中,建议用户定期检查连接器的接触点状况,确保其始终保持良好的接触状态。特别是在高频率插拔的应用环境下,建议采用适当的技术手段,比如清洁剂和专用工具,以维持连接器的最佳性能。

    5. 兼容性和支持


    该连接器在不同类型的电路板上表现出了出色的兼容性,尤其是对于需要高可靠性和耐温性的应用环境。制造商提供了详尽的技术文档和支持服务,包括产品手册、常见问题解答以及售后技术支持。此外,针对客户的具体需求,还可以提供定制化的服务和解决方案。

    6. 常见问题与解决方案


    - Q:连接器插针接触不良怎么办?
    A:建议检查插针是否正确安装且无变形,同时检查插针表面是否有氧化或污垢,必要时进行清理或更换。
    - Q:如何确定连接器是否适合高湿度环境?
    A:查看产品说明书中的环境适应性测试结果,如绝缘电阻和介电强度等参数,确保其能在指定湿度范围内正常工作。
    - Q:连接器在高温环境下工作时需要注意什么?
    A:注意不要超过产品说明书中的最大允许工作温度(125°C),避免长时间处于过高的温度下导致性能下降或损坏。

    7. 总结和推荐


    总结来说,型号为316-93-107-41-007000的Interconnect Socket是一款高品质的电子元器件产品,具备出色的性能和广泛应用潜力。其独特的材料选择和设计特点使其成为众多行业中理想的选择。对于那些寻求高可靠性和长寿命连接解决方案的用户,强烈推荐选用这款产品。

316-93-107-41-007000参数

参数
颜色 黑色
间距-配接 2.54mm
防护等级 -
额定电流 3A
针脚数 7pin
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
类型 Elevated Socket,Push-Pull
排数 1
长*宽*高 17.78mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-93-107-41-007000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-93-107-41-007000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-93-107-41-007000 316-93-107-41-007000数据手册

316-93-107-41-007000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.951 ¥ 16.1937
库存: 2900
起订量: 1015 增量: 29
交货地:
最小起订量为:1000
合计: ¥ 16193.7
