813-22-022-30-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 22 铜合金 510nm 金 贴片安装 27.94mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

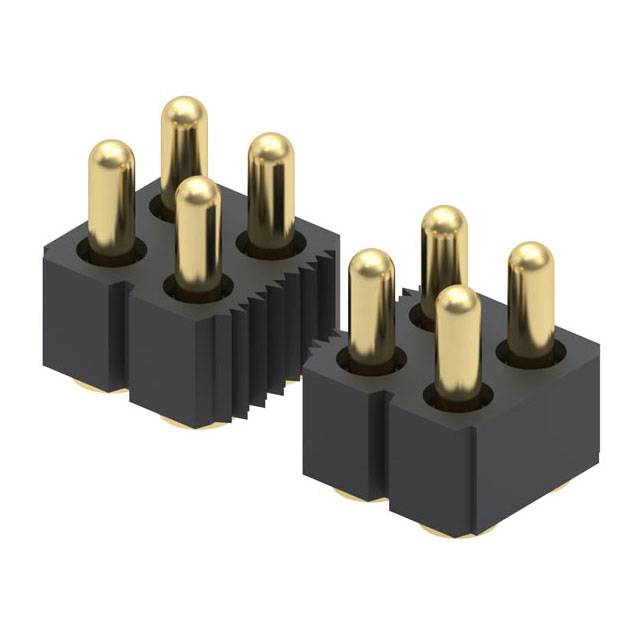

MILL-MAX 矩形连接器 - 弹簧式 813-22-022-30-004-101

813-22-022-30-004-101概述

    Spring-Loaded Connectors

    产品简介


    Mill-Max Manufacturing Corp. 提供了一系列弹簧加载连接器,其中包括Series 811, 812, 813, 814 和819, 820 等。这些连接器适用于各种表面安装,提供单行和双行布局。它们具有良好的机械和电气特性,能够在不同环境下稳定工作,广泛应用于电子产品、通信设备及工业控制等领域。

    技术参数


    以下为Series 811, 812, 813, 814, 819 和 820 连接器的主要技术参数:
    | 参数 | 描述 |

    | 材料 | 接触器活塞与基座:机加工铜合金镀20μ"金和100μ"镍;弹簧:铍铜镀10μ"金;绝缘体:高温热塑塑料,UL94 V-0级 |
    | 机械 | 初始高度弹簧力:25克;行程中点弹簧力:60克;耐用性:1,000,000次 |
    | 共面性 | 单行最多10个针脚;双行最多20个针脚;较高针脚数量请咨询技术支持 |
    | 电气 | 电压等级:100Vrms/150Vdc;电流等级:连续2A,峰值3A;接触电阻:最大20mΩ;绝缘电阻:最小10,000MΩ;介电强度:最小700Vrms;电容:最大1pF |

    产品特点和优势


    1. 高可靠性:这些连接器经过精密机加工,使用寿命长达1,000,000次。
    2. 卓越性能:每个接触点均镀金处理,确保低电阻、高电流能力。
    3. 环境适应性强:绝缘体采用高温热塑材料,适合表面安装工艺。
    4. 多样化设计:多种高度选择和不同配置以满足不同应用需求。
    5. 自动化装配支持:部分型号可与自动拾放设备兼容,便于大规模生产。

    应用案例和使用建议


    这些连接器广泛用于PCB板之间的互连,特别是在需要高效且可靠传输信号的应用中,例如电信设备、工业自动化系统和消费电子设备。
    - 建议:在使用过程中,请确保针脚数量不超过规定的共面性限制,以免影响接触质量。对于高密度针脚板,请先咨询技术支持。

    兼容性和支持


    这些连接器可与标准SMT(表面贴装技术)工艺兼容,并通过真空吸盘夹具适配自动拾放设备,提供标准化的Tape and Reel包装,符合EIA-481标准。

    常见问题与解决方案


    - Q: 如何确定最佳针脚高度?
    - A: 参考产品技术规格表中的初始高度和最大行程数据进行选择。
    - Q: 在哪种情况下需要特殊咨询技术支持?
    - A: 当需要超过指定共面性的针脚数时,或者不确定应用是否适用时,请联系技术支持。
    - Q: 如何判断连接器是否已损坏?
    - A: 观察外观是否有明显破损,同时测试其电气性能是否达到技术规范要求。

    总结和推荐


    综上所述,Mill-Max的Spring-Loaded Connectors提供了卓越的机械和电气特性,能够在各种复杂环境中稳定工作。特别是其多样化的高度选择、可靠的性能和易于自动化装配的特点,使其成为许多应用的理想选择。因此,我强烈推荐使用这些连接器来实现高性能的电气连接。

813-22-022-30-004-101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 22
触头镀层厚度 510nm
长*宽*高 27.94mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-022-30-004-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-022-30-004-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-022-30-004-101 813-22-022-30-004-101数据手册

813-22-022-30-004-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
