821-22-049-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 49 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-049-10-004101
供应商: 期货订购
标准整包数: 1

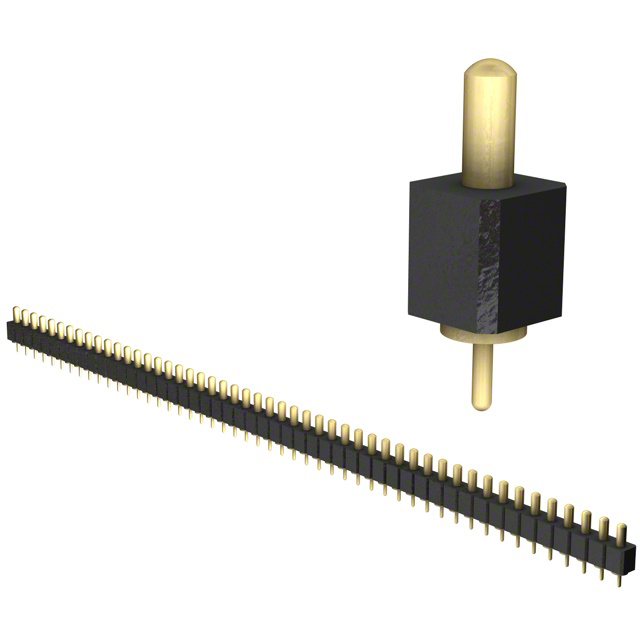

MILL-MAX 矩形连接器 - 弹簧式 821-22-049-10-004101

821-22-049-10-004101概述

    Spring-Loaded Connectors 技术手册

    1. 产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一系列精密连接器。这些连接器主要用于提供可靠的电气接触,在多种电子设备中应用广泛,如通信设备、工业控制系统、消费电子产品和医疗设备等。

    2. 技术参数


    - 材料:
    - 接触针与基座:黄铜合金,表面镀20微米金,底层100微米镍
    - 弹簧:铍铜,表面镀10微米金
    - 绝缘体:高温热塑塑料,UL94 V-0等级
    - 机械参数:
    - 初始高度(A)处弹簧力:25克
    - 中行程(B/2)处弹簧力:60克
    - 耐用性:可达1,000,000次循环
    - 电气参数:
    - 电压额定值:100VRMS/150VDC
    - 电流额定值:每个接点连续电流2安培,峰值电流3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 介电强度:最小700VRMS
    - 电容:最大1皮法拉

    3. 产品特点和优势


    - 高耐用性:可承受高达1,000,000次插拔循环,确保长期稳定运行。
    - 低接触电阻:设计为低电阻,确保高效的电力传输。
    - 长行程设计:允许较短的组装高度,同时保持较长的行程长度。
    - 精密制造:采用高品质材料和精密加工工艺,确保高精度和可靠性。

    4. 应用案例和使用建议


    - 应用案例:在高速信号传输、高电流负载设备、便携式电子产品等领域广泛应用。例如,在智能手机和平板电脑的接口部分,这些连接器能够提供可靠且稳定的连接。
    - 使用建议:为了确保最佳性能和延长使用寿命,建议按照制造商的安装指南进行正确安装,并避免过度弯曲或拉伸连接器引脚。在高温环境下使用时,应选择适合的绝缘材料以防止损坏。

    5. 兼容性和支持


    - 兼容性:该系列连接器设计用于通过.100英寸网格的穿孔安装,适用于单行和双行排列。建议与直径为.022±.003英寸的穿孔配合使用。
    - 支持:Mill-Max 提供详细的技术支持和售后服务,包括在线资源和客户支持团队,帮助解决任何潜在问题。

    6. 常见问题与解决方案


    - 问题1:连接器在多次插拔后接触不良。
    - 解决方案:检查是否遵循正确的安装步骤,并确保所有组件清洁无损。
    - 问题2:电路板上安装的连接器发生位移。
    - 解决方案:确认电路板设计符合标准,并且连接器安装正确。可以使用额外的固定措施来增加稳定性。
    - 问题3:连接器在使用过程中出现过热现象。
    - 解决方案:检查电源电压和电流是否在额定范围内。必要时调整负载或使用更高效的散热解决方案。

    7. 总结和推荐


    综上所述,Mill-Max 的 Spring-Loaded Connectors 在机械和电气性能方面表现出色,具备卓越的耐用性和稳定性。无论是用于高端通信设备还是日常消费品,这些连接器都是理想的选择。因此,强烈推荐在需要高性能和高可靠性的应用中使用。
    如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

821-22-049-10-004101参数

参数
触头数量 49
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-049-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-049-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-049-10-004101 821-22-049-10-004101数据手册

821-22-049-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
