首页  >  产品百科  >  316-43-105-41-003000

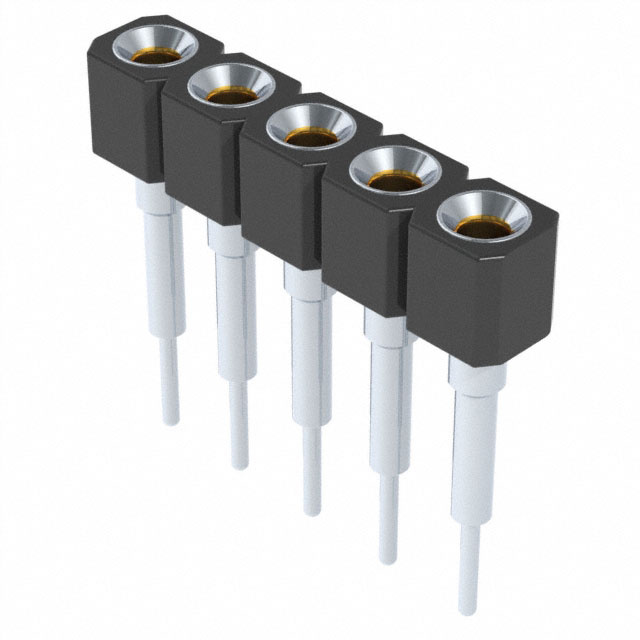

316-43-105-41-003000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 5pin 3A 760nm 金 黑色 通孔安装 12.7mm(长度)*2.54mm(高度)
供应商型号: Q-316-43-105-41-003000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-43-105-41-003000

316-43-105-41-003000概述


    产品简介


    产品名称: 互连插座
    产品型号: 316-43-105-41-003000
    类型: 互连插座
    主要功能: 提供稳定可靠的电气连接点,适用于各种电子设备中。该插座采用直插式设计,支持单排引脚,适用于直径为0.015英寸至0.025英寸的引线。
    应用领域: 广泛应用于消费电子、通信设备、工业控制、航空航天等多个领域。

    技术参数


    - 网格间距: 0.100英寸
    - 插针数量: 5个
    - 插针材料: 黄铜合金(UNS C36000)
    - 外壳镀层: 200微英寸锡(哑光)+100微英寸镍
    - 内接触镀层: 30微英寸金 + 50微英寸镍
    - 额定电流: 3安培
    - 引线接受范围: 0.015英寸至0.025英寸
    - 接触弹簧材料: 铍铜合金172(UNS C17200)
    - 绝缘材料: 聚酯(Thermx CG933,黑色)
    - 耐压等级: 100 VRMS/150 VDC
    - 绝缘电阻: 10,000兆欧
    - 热变形温度: 529°F(276°C)@ 66 psi
    - 介电强度: 1000 VRMS(系列117缩紧DIP为700 VRMS)

    产品特点和优势


    - 高可靠性: 镀金内接触和高强度铍铜弹簧设计保证了长期的电气稳定性。
    - 宽温度适应性: 操作温度范围从-55°C到+125°C,可应对极端环境。
    - 高导电性: 接触电阻低,确保了高效电流传输。
    - 抗疲劳性: 强大的机械寿命和应力松弛性能使其在恶劣条件下依然保持性能稳定。
    - RoHS合规性: 符合欧盟限制有害物质指令要求,确保环保和安全。

    应用案例和使用建议


    - 应用案例: 在汽车电子控制系统中,互连插座用于连接传感器和执行器,以确保信号的稳定传输。
    - 使用建议: 由于插针材料为黄铜合金,可能需要进行额外的防腐蚀处理。在高温环境下,考虑使用更高温评级的接触材料如铍镍合金。

    兼容性和支持


    - 兼容性: 该互连插座广泛兼容各种电路板和连接线,可与其他标准电子元器件无缝对接。
    - 支持服务: 厂商提供详尽的技术文档和专业技术支持,确保客户能够快速上手并解决问题。

    常见问题与解决方案


    - 问题: 插座温度过高导致损坏。
    解决方案: 确保插座安装在良好散热的位置,避免长时间大电流负载。
    - 问题: 插针插入力过大。
    解决方案: 检查插座是否正确安装,确保没有扭曲或损伤的插针。
    - 问题: 接触不良。
    解决方案: 清洁接触面,确保良好的金属接触。

    总结和推荐


    总体而言,该互连插座是一款高性能、高可靠性的电子元器件,适用于多种复杂环境下的电气连接需求。其出色的电气性能、优良的环境适应性和全面的支持保障使其在市场上具有很强的竞争力。我们强烈推荐此产品给所有需要高质量互连解决方案的应用场合。

316-43-105-41-003000参数

参数
防护等级 -
排数 1
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
触头镀层 - 配接
额定电流 3A
针脚数 5pin
颜色 黑色
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-43-105-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-43-105-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-43-105-41-003000 316-43-105-41-003000数据手册

316-43-105-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.5784 ¥ 13.1011
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 13101.1
