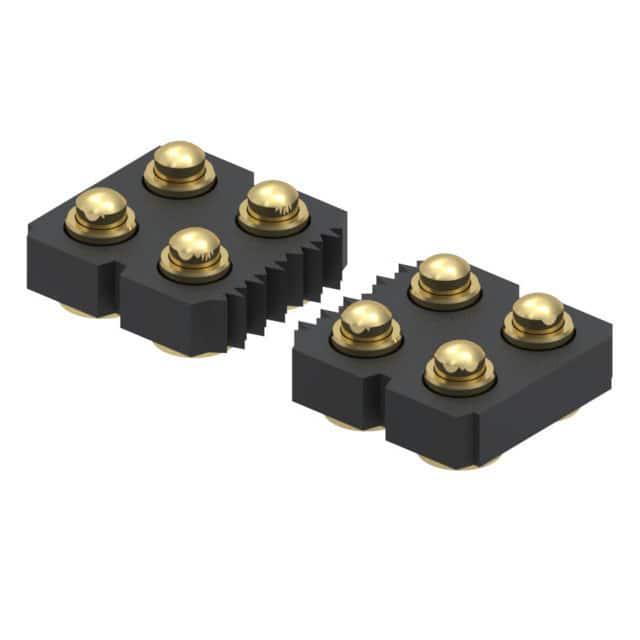

817-22-058-30-001101

产品分类: 矩形连接器 - 外壳
厂牌: MILL-MAX
产品描述: Piston 2 贴片安装 73.66mm(长度)*5.08mm(高度)
供应商型号: Q-817-22-058-30-001101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 外壳 817-22-058-30-001101

817-22-058-30-001101概述

    Spring-Loaded Connectors 技术手册

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是由Mill-Max制造的一种高可靠性电子连接器件。它们主要用于电路板之间或电路板与外部设备之间的信号传输。这些连接器具有2.54毫米的网格间距,采用表面贴装技术(SMT),适用于多种应用场合,如通信设备、工业控制、医疗设备等领域。

    技术参数


    - 材料:
    - 接触针及基座:铜合金精密机加工并镀金(0.51μm金,2.54μm镍)
    - 弹簧:铍铜并镀金(0.25μm金)
    - 绝缘体:高温热塑性塑料,符合UL94 V-0标准
    - 机械性能:
    - 初始高度下的弹簧力:25克
    - 中行程时的弹簧力:60克(0.3毫米中行程)
    - 寿命:高达100万次循环
    - 共面度:单排最多10个引脚,双排最多20个引脚;对于更多引脚,联系技术支持
    - 电气性能:
    - 电压等级:100VRMS/150VDC
    - 电流等级:每个接触点连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700VRMS
    - 容量:最大1皮法拉

    产品特点和优势


    弹簧加载连接器具有以下几个显著的特点和优势:
    - 高寿命:经久耐用,可承受高达100万次的插拔循环,确保长期可靠性能。
    - 高电流容量:支持高达3A的峰值电流,适用于大功率应用。
    - 低电阻和高稳定性:接触电阻极低,能够提供稳定的信号传输。
    - 兼容多种安装方式:既可以手动放置,也可以通过回流焊接工艺进行表面贴装。
    - 高机械强度:独特的设计保证连接器在恶劣环境中也能稳定工作。

    应用案例和使用建议


    弹簧加载连接器广泛应用于各种工业自动化设备、通信设备、医疗器械等领域。例如,在通信基站中,弹簧加载连接器可以用于实现高频信号的可靠传输。在医疗设备中,它们可以确保信号的准确传输,提高设备的整体可靠性。
    使用建议:
    - 确保连接器的安装精度,避免因安装不当导致的接触不良问题。
    - 在高温环境下使用时,注意检查绝缘体是否符合相应标准。
    - 对于较高引脚数的连接器,建议使用专业的插拔工具以减少人为损伤。

    兼容性和支持


    这些连接器与市场上大多数表面贴装设备兼容,可以在常见的SMT生产线上使用。Mill-Max公司提供全面的技术支持和售后服务,确保用户在安装和使用过程中获得及时的帮助。

    常见问题与解决方案


    - 问题:连接器在频繁插拔后出现接触不良。
    - 解决方案:检查连接器的安装精度,确保所有引脚正确对齐。如果问题依然存在,联系Mill-Max技术支持寻求帮助。
    - 问题:连接器无法正常插入。
    - 解决方案:确认连接器与插座的引脚数量匹配,且无任何异物阻塞。使用适当的工具辅助插入,避免过度用力。

    总结和推荐


    总体来看,Mill-Max生产的弹簧加载连接器是一款高性能、高可靠性的电子元器件。其出色的电气性能和机械特性使其成为众多应用的理想选择。无论是工业自动化、通信设备还是医疗器械,这类连接器都能发挥重要作用。强烈推荐使用这类连接器以提升系统的整体性能和可靠性。

817-22-058-30-001101参数

参数
触头端接 -
针脚数 -
类型 Piston
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 73.66mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

817-22-058-30-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

817-22-058-30-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 外壳 MILL-MAX 817-22-058-30-001101 817-22-058-30-001101数据手册

817-22-058-30-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
