824-22-060-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 60 铍 510nm 金 焊接安装,通孔安装 152.4mm(长度)*2.54mm(高度)
供应商型号: Q-824-22-060-00-001000
供应商: 期货订购
标准整包数: 1

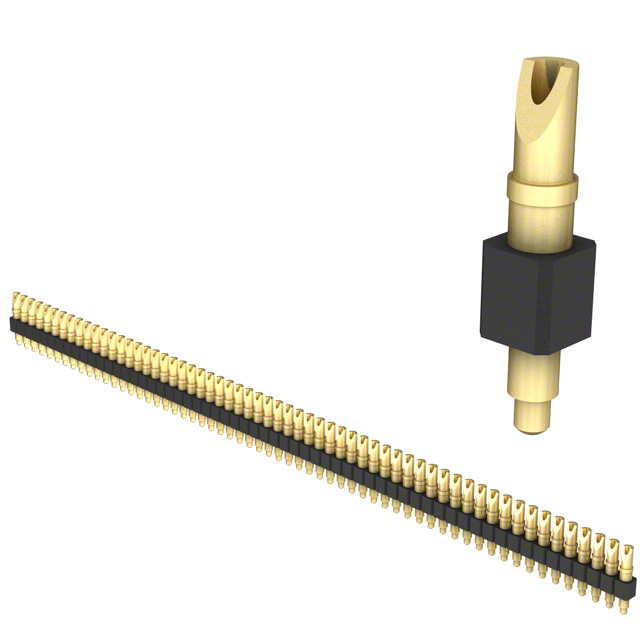

MILL-MAX 矩形连接器 - 弹簧式 824-22-060-00-001000

824-22-060-00-001000概述

    # Mill-Max Spring-Loaded Connectors 技术手册

    产品简介


    Mill-Max公司的Series 824和Series 826单排和双排弹簧式连接器是高可靠性的互连解决方案,适用于广泛的电子应用。它们基于2.54毫米网格设计,采用高性能材料制造,确保了长期稳定的电连接和机械耐用性。这些连接器广泛应用于汽车、工业自动化、消费电子以及通讯设备等领域。

    技术参数


    材料
    - 接触弹片及基座: 机加工铜合金,镀金(0.51μm)和镍(2.54μm)
    - 弹簧: 铍铜,镀金(0.25μm)
    - 绝缘体: 高温热塑性塑料,UL94 V-0等级
    机械性能
    - 初始高度时的弹簧力: 25克
    - 行程中点时的弹簧力: 60克
    - 耐用性: 最多可达1,000,000次插拔循环
    电气性能
    - 电压等级: 交流100Vrms/直流150V
    - 电流等级: 每个触点连续2安培,峰值3安培
    - 接触电阻: 最大20毫欧姆
    - 绝缘电阻: 最小10,000兆欧姆
    - 耐压强度: 最小700伏特交流
    - 电容: 最大1皮法拉

    产品特点和优势


    Series 824和Series 826系列弹簧式连接器的主要特点包括:
    - 精密加工: 精密加工的接触弹片和基座保证了长寿命和可靠性。
    - 高电流承载能力: 每个触点可承载高达3安培的峰值电流。
    - 快速插拔: 设计用于方便快速的连接和断开操作。
    - 高可靠性: 通过严格的测试确保了良好的电气和机械性能。
    这些特点使得它们成为需要频繁插拔和高可靠性要求的应用的理想选择,具有较高的市场竞争力。

    应用案例和使用建议


    这些弹簧式连接器可以应用于多种电子设备中,例如汽车传感器、工业控制面板、通信模块等。在使用时,建议遵循制造商的安装指南以确保最佳性能。具体使用时应注意以下几点:
    - 确保正确对齐: 插入时要确保接头完全对准,避免歪斜导致接触不良。
    - 保持清洁: 定期清洁接触区域,防止灰尘和污垢积累。
    - 适当紧固: 使用适当的工具紧固焊杯,确保电线牢固连接。

    兼容性和支持


    - RoHS合规: 符合RoHS指令,适用于环保需求严格的应用。
    - 兼容性: 与标准2.54毫米网格的其他组件兼容。
    - 支持和维护: Mill-Max公司提供详尽的技术文档和支持服务,确保客户能够顺利使用和维护这些连接器。

    常见问题与解决方案


    以下是一些可能遇到的常见问题及其解决方案:
    - 问题: 连接不稳定。
    - 解决方案: 确保插针正确插入,并且焊接牢固。
    - 问题: 电流传输不足。
    - 解决方案: 检查接触面是否清洁,并确认使用符合要求的电线规格。
    - 问题: 接触电阻过高。
    - 解决方案: 定期检查并清洁接触区域。

    总结和推荐


    Mill-Max的Spring-Loaded Connectors凭借其卓越的机械和电气性能,适用于各种严苛的工业和商业应用。考虑到其高耐用性、低接触电阻和易于安装的特点,我们强烈推荐在需要高可靠性连接的项目中使用。如果您正在寻找一种可靠的、可重复使用的连接解决方案,那么Mill-Max的Series 824和Series 826将是您的理想选择。

824-22-060-00-001000参数

参数
间距 2.54mm
材料
排数 1
触头镀层
触头数量 60
触头镀层厚度 510nm
类型 Piston
长*宽*高 152.4mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

824-22-060-00-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

824-22-060-00-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 824-22-060-00-001000 824-22-060-00-001000数据手册
