311-99-107-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 7pin 3A 2.54μm 锡铅 黑色 通孔安装
供应商型号: Q-311-99-107-41-001000
供应商: 期货订购
标准整包数: 1

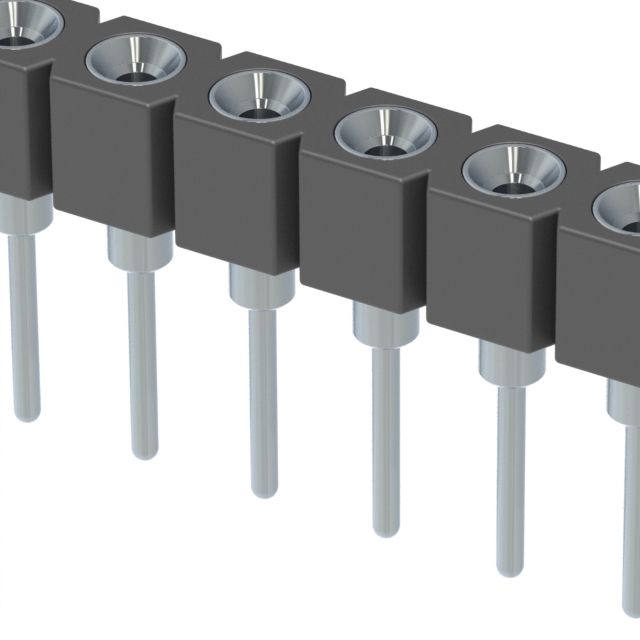

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-99-107-41-001000

311-99-107-41-001000概述

    Mill-Max系列310、311、315单排插座技术手册

    产品简介


    Mill-Max公司生产的系列310、311、315单排插座是一款适用于各种电子设备的高性能互连组件。这些插座主要用于接受直径为0.015至0.025英寸的引脚和标准IC引线。系列310、311、315插座分别具有标准尾端、长尾端和超低轮廓设计,可广泛应用于多层电路板和其他复杂系统中。

    技术参数


    - 适用范围:适用于直径0.015至0.025英寸的引脚和标准IC引线。
    - 连接方式:通过焊锡尾端进行焊接连接。
    - 接触材料:高可靠性的铍铜(BeCu)材质,额定电流为3安培。
    - 绝缘材料:高温热塑性材料,适合所有类型的焊接操作。
    - 安装选项:提供标准长度、长尾端、非常低轮廓及超低轮廓等多种尾端设计。
    - 尺寸:具体尺寸参见下图,单位均为英寸。
    | 尺寸 | 图号 |

    | .110/.165/.146 | 图1 |
    | .095 | 图2 |
    | .020 直径 | 图3 |
    | .125 | 图4 |

    产品特点和优势


    - 高可靠性:采用高可靠性接触材料和设计,确保长时间稳定运行。
    - 多样化的尾端设计:提供多种长度的尾端设计,以适应不同厚度的电路板。
    - 广泛的兼容性:适用于直径0.015至0.025英寸的引脚和标准IC引线,满足不同应用场景需求。
    - 超低轮廓设计:对于空间有限的应用场景,超低轮廓设计可以有效节省空间,提高整体系统的紧凑性。

    应用案例和使用建议


    系列310、311、315单排插座适用于多层电路板、便携式电子设备和其他需要高可靠性和紧凑设计的应用场景。为了确保最佳性能,在使用过程中应注意以下几点:
    - 精确匹配引脚:确保所用引脚直径符合0.015至0.025英寸的标准范围。
    - 合理选择尾端设计:根据电路板厚度和设计要求,选择合适的尾端设计。
    - 正确安装:确保插座与引脚之间的焊接质量,避免虚焊或短路现象的发生。

    兼容性和支持


    Mill-Max公司为该系列产品提供了详细的安装指南和技术支持。用户可以通过联系Mill-Max公司获取更多的技术支持和咨询服务。此外,该产品符合RoHS 2指令的要求,适用于各种环保型电子产品。

    常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:检查焊接温度和时间设置是否正确;确保引脚和插座表面干净无氧化层。
    - 问题2:插座无法稳固固定在电路板上。
    - 解决方案:检查插座的安装孔位是否正确;确认焊接过程中的质量控制。

    总结和推荐


    综上所述,Mill-Max系列310、311、315单排插座凭借其高可靠性、多样化的尾端设计和广泛的兼容性,成为市场上一款优秀的互连组件。其在各种应用场景中的表现卓越,特别适用于需要紧凑设计和高可靠性要求的场合。因此,强烈推荐这一产品给需要高性能互连解决方案的设计工程师和制造商。

311-99-107-41-001000参数

参数
针脚数 7pin
间距-配接 2.54mm
触头镀层厚度 - 配接 2.54μm
额定电流 3A
颜色 黑色
防护等级 -
排数 1
触头镀层 - 配接 锡铅
类型 Push-Pull,Receptacle
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-99-107-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-99-107-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-99-107-41-001000 311-99-107-41-001000数据手册
