7504-0-00-15-00-00-03-0

厂牌: MILL-MAX
产品描述:
供应商型号: 575-7504000150000030
供应商: Mouser
标准整包数: 1

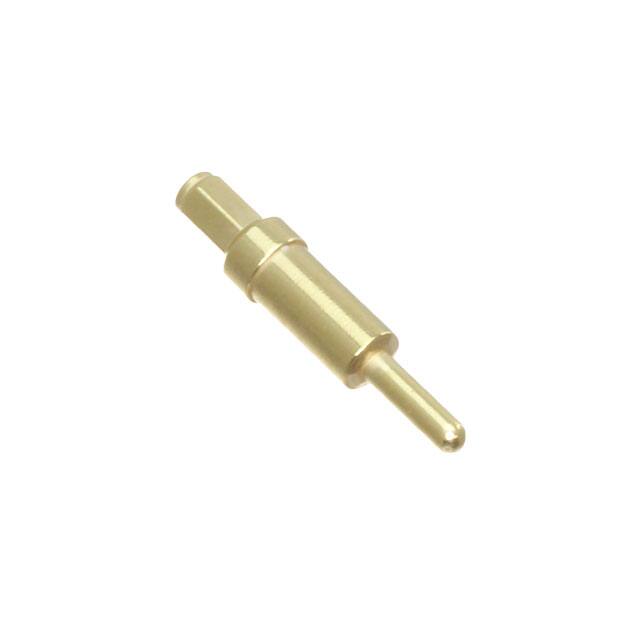

MILL-MAX 端子 - PC 引脚/单接线柱连接器 7504-0-00-15-00-00-03-0

7504-0-00-15-00-00-03-0概述

    7504-0-00-15-00-00-03-0 压接式PCB插针技术手册

    1. 产品简介


    产品名称:7504-0-00-15-00-00-03-0 压接式PCB插针
    制造商:Mill-Max Manufacturing Corp.
    封装形式:散装包装
    本产品为一种压接式PCB插针,适用于各种电子电路板的连接和固定。通过将该插针插入电路板的焊盘孔中,利用压力实现稳定可靠的电连接。广泛应用于计算机、通信设备、工业控制、消费电子等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 产品编号 | 7504-0-00-15-00-00-03-0 |
    | 接触镀层 | 10 μ" 金镍镀层 |
    | 壳体材料 | 黄铜合金 360 或 385 |
    | 包装方式 | 散装 |
    | 罗氏合规性 | 符合欧盟RoHS指令 |
    | 接触温度范围 | -40°C 至 +125°C |
    | 机械寿命 | >1000次循环 |
    | 插拔力 | 15N(典型值) |

    3. 产品特点和优势


    - 高可靠性:采用高品质黄铜材料,确保长期稳定可靠的电气连接。
    - 便捷安装:插针设计易于安装,适合多种应用场景。
    - 镀金工艺:接触表面镀10μ"金镍,增强抗腐蚀能力,提高电气性能。
    - 耐久性强:通过多次插拔测试,确保插针长时间使用后仍能保持良好性能。

    4. 应用案例和使用建议


    应用案例:本插针广泛应用于服务器主板、网络交换机、工业控制系统等需要高可靠性的场合。通过将插针插入电路板的焊盘孔中,可实现快速且稳定的电连接。
    使用建议:安装前应确保电路板的焊盘孔尺寸适配插针直径。为了获得最佳效果,在压接后进行热处理以提升插针的机械强度和电气稳定性。

    5. 兼容性和支持


    本产品可以与其他标准尺寸的PCB焊盘配合使用。Mill-Max Manufacturing Corp. 提供全面的技术支持和服务,包括产品选型、样品提供和售后咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针在电路板上无法牢固插入 | 检查焊盘孔尺寸是否正确;如有必要,进行轻微修整 |
    | 插针出现电连接不稳定的情况 | 检查接触面是否清洁;更换镀层良好的插针 |

    7. 总结和推荐


    产品评价:7504-0-00-15-00-00-03-0压接式PCB插针具备优异的机械性能和电气特性,适用于多种高可靠性应用场景。其便捷的安装过程和可靠的长期表现使其成为众多设备制造商的首选。强烈推荐使用该产品以满足各种严苛的应用需求。
