首页  >  产品百科  >  0300-2-15-01-47-01-10-0

0300-2-15-01-47-01-10-0

厂牌: MILL-MAX
产品描述: Contact SKT 47 Size Solder ST Thru-Hole Bulk
供应商型号: 575-0300215014701
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚插座/插座连接器 0300-2-15-01-47-01-10-0

0300-2-15-01-47-01-10-0概述


    产品简介

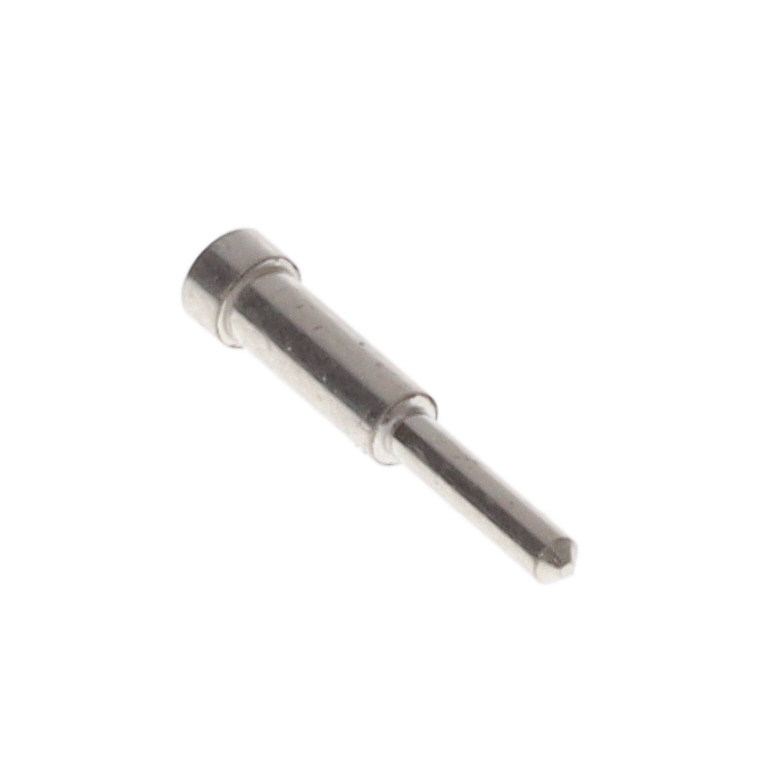

    本产品为0300型插头座,具有标准尾部设计,适用于直径为0.025至0.037英寸(0.025平方英寸)的引脚导线。该产品包装形式为散装包装,由Mill-Max制造,广泛应用于各种电子设备中。

    技术参数


    - 接触材料: 使用标准6指式接触件,型号#47
    - 电流承载能力: 4.5安培
    - 合金材料: 172铍铜合金(UNS C17200)
    - 化学成分: 铜 98.1%,铍 1.9%
    - 硬度: 经过热处理后(TH01),硬度为36-43 Rockwell C
    - 机械寿命: 最小100个周期
    - 密度: 0.298 磅/立方英寸
    - 电导率: 22% IACS
    - 电阻: 最大10毫欧姆
    - 工作温度范围: -55°C 至 +125°C
    - 熔点: 980°C/865°C(液态/固态)
    - 应力松弛: 在100°C下保持96%的应力,在200°C下保持70%的应力
    - 材料特性: BRASS ALLOY(UNS C36000),铜 61.5%,锌 35.4%,铅 3.1%

    产品特点和优势


    - 高电流承载能力: 4.5安培的设计使其适用于高电流应用场合。
    - 优异的机械寿命: 最小100个周期的机械寿命保证了产品的可靠性和耐用性。
    - 良好的抗应力松弛性能: 保持长时间的应力稳定性,确保长期稳定运行。
    - 低电阻和良好电导率: 适合高精度和高频应用。
    - 广泛的温度适应性: 可在-55°C到+125°C的极端环境下正常工作。
    - 环保材料: 符合RoHS、REACH和冲突矿物要求,确保无毒安全。

    应用案例和使用建议


    该产品广泛应用于通信、汽车、工业控制和消费电子等领域。例如,在通信基站中,0300型插头座可用于电源连接和信号传输;在汽车电子系统中,可以用于车载传感器和控制器之间的连接。对于使用此产品的应用,建议注意以下几点:
    - 适当的安装方式: 插头座需要正确安装以确保最佳的电接触和机械稳定性。
    - 温度管理: 尽量避免长期暴露于高温环境中,以减少应力松弛的影响。
    - 定期检查: 定期检查插头座的状态,确保其始终处于良好的工作状态。

    兼容性和支持


    该产品已通过多项质量认证,如RoHS、REACH等,确保与大多数主流电气设备兼容。Mill-Max提供全方位的技术支持和售后服务,帮助客户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题: 插头座接触不良。
    - 解决方法: 检查是否有灰尘或其他污染物,清洁接触表面。
    - 问题: 连接不稳定。
    - 解决方法: 确保正确的安装和固定,检查是否有松动。
    - 问题: 温度过高导致性能下降。
    - 解决方法: 避免长期暴露于高温环境中,可考虑使用更高温度等级的产品。

    总结和推荐


    总体而言,0300型插头座在设计、材料选择和性能方面表现出色。其高电流承载能力、良好的机械寿命和稳定的温度性能使其成为多种应用的理想选择。考虑到其出色的性能和广泛应用领域,强烈推荐在相关项目中使用该产品。

0300-2-15-01-47-01-10-0参数

参数
长*宽*高 10.08mm(长度)*1.93mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

0300-2-15-01-47-01-10-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

0300-2-15-01-47-01-10-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚插座/插座连接器 MILL-MAX 0300-2-15-01-47-01-10-0 0300-2-15-01-47-01-10-0数据手册

0300-2-15-01-47-01-10-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4835 ¥ 12.5356
10+ $ 1.2535 ¥ 10.5921
100+ $ 1.0627 ¥ 8.98
500+ $ 0.8694 ¥ 7.3464
1000+ $ 0.797 ¥ 6.735
2000+ $ 0.7329 ¥ 6.193
10000+ $ 0.6741 ¥ 5.6961
库存: 1165
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.53
