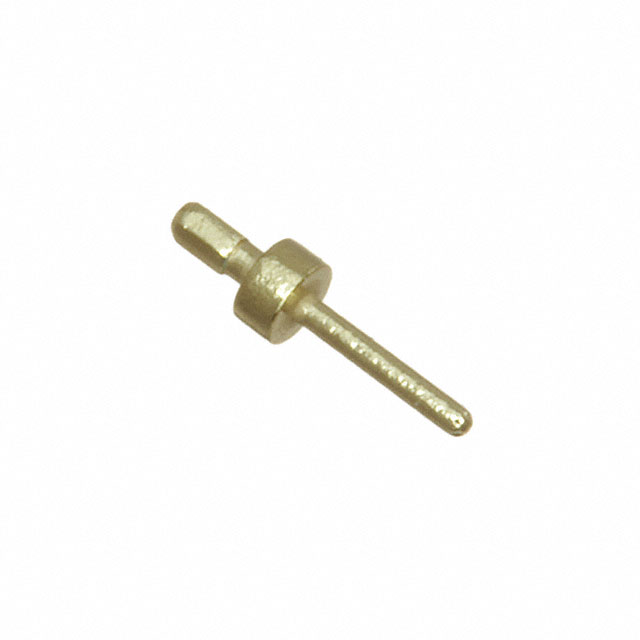

9000-0-00-34-00-00-03-0

厂牌: MILL-MAX
产品描述: Contact PIN Press Fit ST Thru-Hole Bulk
供应商型号: 575-9000000340000
供应商: Mouser
标准整包数: 1
MILL-MAX 端子 - PC 引脚/单接线柱连接器 9000-0-00-34-00-00-03-0

9000-0-00-34-00-00-03-0概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册详细介绍了9000系列无焊锡压合PCB插针(Solderless Pressfit PCB Pin)。这类产品主要应用于电路板的连接与固定,无需焊接即可实现高效、可靠的电气连接。它们广泛适用于消费电子产品、通信设备、工业自动化控制设备等领域,为工程师提供了一种高效且便捷的解决方案。

    2. 技术参数


    | 参数 | 描述 |

    | 产品编号 | 9000-0-00-34-00-00-03-0 |
    | 外壳电镀 | 50 μ"金过镍 |
    | 接触电镀 | 00 |
    | 壳体材料 | 黄铜合金(UNS C36000),符合ASTM B 16标准 |
    | 材料化学成分 | Cu 61.5%, Zn 35.4%, Pb 3.1% |
    | 机械硬度(B) | 80-90 Rockwell B |
    | 密度 | 0.307 磅/立方英寸 |
    | 电导率 | 铜国际退火标准的26% |
    | 熔点 | 液态900°C,固态885°C |
    | 包装形式 | 整袋包装 |

    3. 产品特点和优势


    9000系列无焊锡压合PCB插针采用高品质黄铜材料制成,具备出色的机械强度和良好的导电性能。此外,该产品经过严格的质量控制和检测流程,确保所有部件均符合相关行业标准。这些特点使其在电路板连接领域拥有卓越的可靠性和稳定性。相比传统焊接方式,它简化了安装过程,提高了生产效率并降低了成本。

    4. 应用案例和使用建议


    9000系列无焊锡压合PCB插针被广泛应用于各种场合,如消费电子、通信设备、工业控制系统等。例如,在手机主板中,这些插针可替代传统的焊接方式,实现高效稳定的连接。使用时,建议严格按照制造商提供的安装指南进行操作,以确保最佳效果。此外,为避免因环境因素导致的腐蚀或磨损,建议在适当的湿度和温度条件下使用。

    5. 兼容性和支持


    9000系列无焊锡压合PCB插针与其他主流电子元器件及设备具有良好的兼容性。Mill-Max公司提供全方位的技术支持和售后服务,包括安装指导、故障排查和维修服务。用户可以通过官方渠道获得及时的帮助和解答。

    6. 常见问题与解决方案


    - 问题:产品插入困难
    - 解决办法: 确保正确选择匹配的PCB孔径,按照正确顺序插入,必要时可轻微旋转辅助插入。

    - 问题:接触不良
    - 解决办法: 清洁插针表面,确保没有灰尘或杂质影响连接质量。

    7. 总结和推荐


    总体来看,9000系列无焊锡压合PCB插针是一款高性能的电子连接元件。它的设计旨在提高组装效率并保证长期稳定运行。鉴于其优异的品质、广泛的适用性和完善的售后服务,强烈推荐在各类电子设备中使用这一产品。

9000-0-00-34-00-00-03-0参数

参数
长*宽*高 5.46mm(长度)*1.42mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9000-0-00-34-00-00-03-0厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

9000-0-00-34-00-00-03-0数据手册

厂牌 PDF简要描述 下载
MILL-MAX 端子 - PC 引脚/单接线柱连接器 MILL-MAX 9000-0-00-34-00-00-03-0 9000-0-00-34-00-00-03-0数据手册

9000-0-00-34-00-00-03-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
