855-22-010-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 2 10 黄铜 510nm 金 通孔安装
供应商型号: ET-2909001
供应商: 海外现货
标准整包数: 1

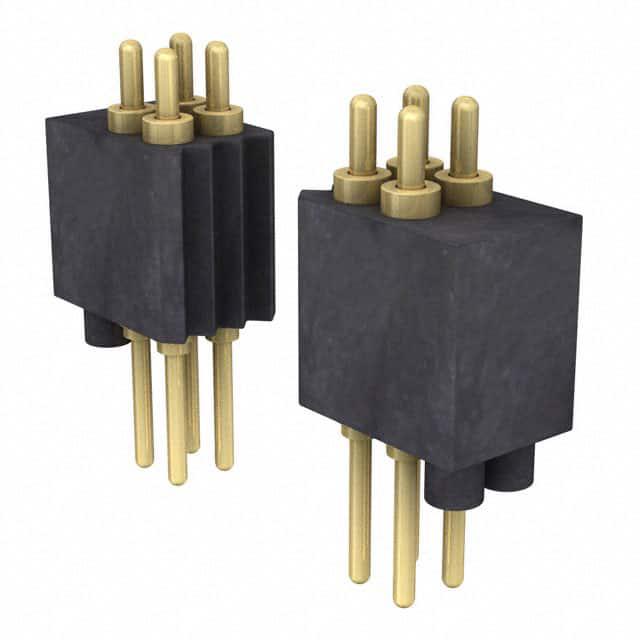

MILL-MAX 矩形连接器 - 弹簧式 855-22-010-10-001101

855-22-010-10-001101概述

    弹簧式连接器技术手册

    产品简介


    弹簧式连接器是一种用于电路板之间的高性能连接解决方案。Mill-Max Mfg. Corp.生产的Series 854和Series 855系列产品以单行和双行条带形式提供,适用于0.050英寸网格通过孔安装。这些连接器设计用于多种应用领域,如通信设备、工业自动化系统和医疗设备。

    技术参数


    - 材料:
    - 接触针和基座:镀金20μ英寸,底镍100μ英寸铜合金
    - 弹簧:镀金10μ英寸铍铜
    - 绝缘体:高温热塑性塑料,UL94 V-0级
    - 机械性能:
    - 初始高度时弹簧力:25克
    - 中点行程(0.0275英寸)时弹簧力:60克
    - 寿命:可达100,000次循环
    - 电气性能:
    - 电压额定值:交流100Vrms/直流150V
    - 电流额定值:每个接触点连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    - 耐用性高:采用精密机加工的针和基座以及镀金组件,保证长达100,000次循环寿命。
    - 低电阻、高电流:每个接触点连续电流可达2A,峰值可达3A。
    - 耐高温:适合波峰焊和回流焊接工艺,符合RoHS标准。

    应用案例和使用建议


    - 应用案例:Series 854和855系列广泛应用于通信设备、工业自动化系统和医疗设备中。例如,在工业自动化系统中,这些连接器可以用于传感器与控制器之间的信号传输。
    - 使用建议:确保安装时选择合适的孔径(直径0.023英寸±0.003英寸),并根据应用需求选择合适数量的接触点。建议在高温环境下使用时,先进行预热处理,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性:Series 854和855系列设计用于通过孔安装,与标准0.050英寸网格相兼容。可用于多种电路板焊接工艺。
    - 支持:Mill-Max Mfg. Corp. 提供技术支持和售后服务,确保用户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    - 问题1:如何确保良好的焊接效果?
    - 解决方案:在焊接前进行适当的预热处理,并使用正确的焊料温度和时间,避免过热损坏连接器。
    - 问题2:如何提高连接器的使用寿命?
    - 解决方案:定期检查和清洁连接器,确保没有灰尘和杂物进入,同时避免过载使用。

    总结和推荐


    Mill-Max Mfg. Corp. 的Spring-Loaded Connectors(Series 854和855)凭借其高耐用性、低电阻和高电流承载能力,成为多种应用场景的理想选择。无论是通信设备还是工业自动化系统,这些连接器都能表现出色。因此,强烈推荐这些产品在各种高要求的应用环境中使用。

855-22-010-10-001101参数

参数
类型 Piston
间距 1.27mm
材料 黄铜
排数 2
触头镀层
触头数量 10
触头镀层厚度 510nm
安装方式 通孔安装
零件状态 在售
包装方式 管装

855-22-010-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

855-22-010-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 855-22-010-10-001101 855-22-010-10-001101数据手册

855-22-010-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.9738 ¥ 92.729
10+ $ 8.3483 ¥ 70.5432
25+ $ 7.5604 ¥ 63.8853
56+ $ 7.0372 ¥ 59.4642
112+ $ 6.498 ¥ 54.9081
280+ $ 5.9912 ¥ 50.6259
504+ $ 5.9151 ¥ 49.9824
库存: 51
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.72
