802-10-040-20-001000

产品分类: 圆形连接器
厂牌: MILL-MAX
产品描述: 接头 40pin 金 黑色 通孔安装 50.8mm(长度)*11.98mm(高度)
供应商型号: ED1311-40-ND
供应商: Digi-Key
标准整包数: 1
MILL-MAX 圆形连接器 802-10-040-20-001000

802-10-040-20-001000概述

    # Interconnect Header 802-10-040-20-001000 技术手册解析

    产品简介

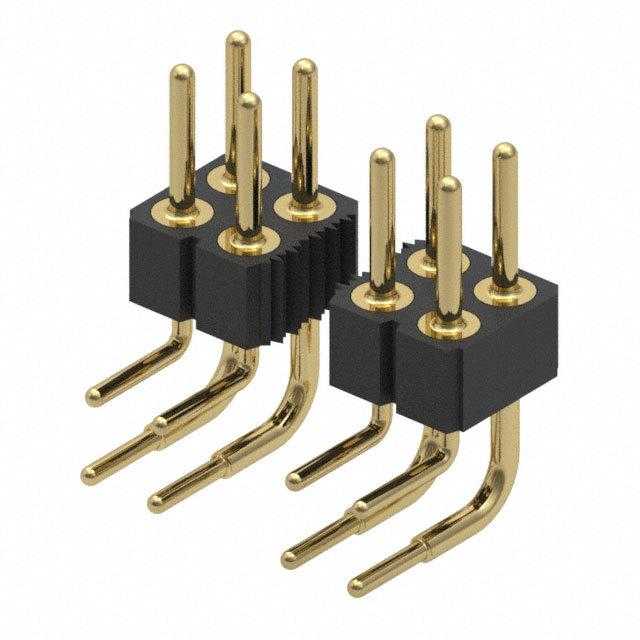

    Interconnect Header 802-10-040-20-001000 是一种互连接头,属于直角插针接头,具备镀金过镍层的壳体。此产品主要功能是用于电子设备间的连接,通过双排通孔式设计,提供稳定的电气和机械连接。它广泛应用于各种需要高可靠性的连接场合,如计算机、通信设备、工业控制和消费电子产品等。

    技术参数


    | 参数 | 规格 |

    | 插针直径 | 0.76mm (0.030") |
    | 镀层代码 | 10 |
    | 壳体电镀 | 10微英寸金,覆盖100微英寸镍 |
    | 插针数量 | 40个 |
    | 罗氏合规 | 符合 |
    | 插针材质 | 黄铜合金(C36000) |
    | 绝缘材料 | PCT 聚酯(Thermx CG933) |
    | 额定电压 | 100 VRMS / 150 VDC |
    | 绝缘电阻 | ≥10,000兆欧姆 |
    | 工作温度范围 | -40°C 至 105°C |

    产品特点和优势


    1. 高可靠性:采用镀金过镍的壳体,确保长期使用中的电气连接稳定性。
    2. 高熔点材料:插针采用黄铜合金(C36000),具有较高的硬度和良好的导电性,适用于高温环境。
    3. 高绝缘性能:使用PCT聚酯作为绝缘材料,能够在较高温度下保持良好的绝缘效果。
    4. 兼容性强:符合RoHS和REACH标准,确保环保合规性,可在多种环境中广泛应用。

    应用案例和使用建议


    应用案例
    - 计算机系统:用于主板和其他板卡之间的连接,确保信号传输稳定。
    - 通信设备:适用于网络设备中各类电路板之间的连接,保证高速信号传输的稳定性。
    使用建议
    - 在进行焊接操作时,建议使用超过230°C的预热板,以适应材料的熔点要求。
    - 在环境温度达到500°F (260°C)以上时,选择适合的焊料类型,以避免过度焊接损坏接头。

    兼容性和支持


    - 该产品与其他常见的黄铜基插针接头具有良好的兼容性,可方便地替换现有应用中的类似产品。
    - 厂商提供详细的技术支持和售后服务,确保客户在使用过程中能够得到及时的帮助。

    常见问题与解决方案


    1. 插针接触不良
    - 解决方案:检查并确保所有插针完全插入,并且插座无异物。

    2. 绝缘材料老化
    - 解决方案:定期更换老化的接头,或者在高温环境下考虑使用更耐高温的绝缘材料。

    总结和推荐


    Interconnect Header 802-10-040-20-001000 是一款高性能的互连接头产品,具备优异的电气性能和良好的环境适应能力。其在高可靠性要求的应用场景中表现出色,推荐在各类电子设备连接需求中优先选用。

802-10-040-20-001000参数

参数
额定电流 -
外壳材料 -
针脚数 40pin
触头镀层 - 配接
类型 接头
颜色 黑色
端接 -
长*宽*高 50.8mm(长度)*11.98mm(高度)
安装方式 通孔安装
零件状态 在售

802-10-040-20-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

802-10-040-20-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 圆形连接器 MILL-MAX 802-10-040-20-001000 802-10-040-20-001000数据手册

802-10-040-20-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
